为了表示区块的外廓线或Index number，可以在下列菜单进行视图(View)设定。
在没有扩展的状态下，在Tool菜单选择Block子菜单后选择“Extend”时，将出现下
列提示框。
单击<Yes>键时区块扩展，单击 <No>键时取消。
此时，一切区块的阵列也会一起扩展。
在扩展状态下，在Tool菜单选择Block子菜单后选择“Unextend”时，将出现下列提
示框。
单击<Yes>键时区块解除扩展，单击 <No>键时取消。
此时，一切区块的阵列也会一起解除扩展，各阵列的信息将被第一个阵列信息替
代。
9.6.3. Array
设定PCB的阵列。包括 Array Setup及Extend子菜单。
9-69
EasyOLP
9.6.3.1. Array Setup
设定活摘取阵列信息时使用。
等同于在List View状态下单击Array PCB区的 <Set...>键。

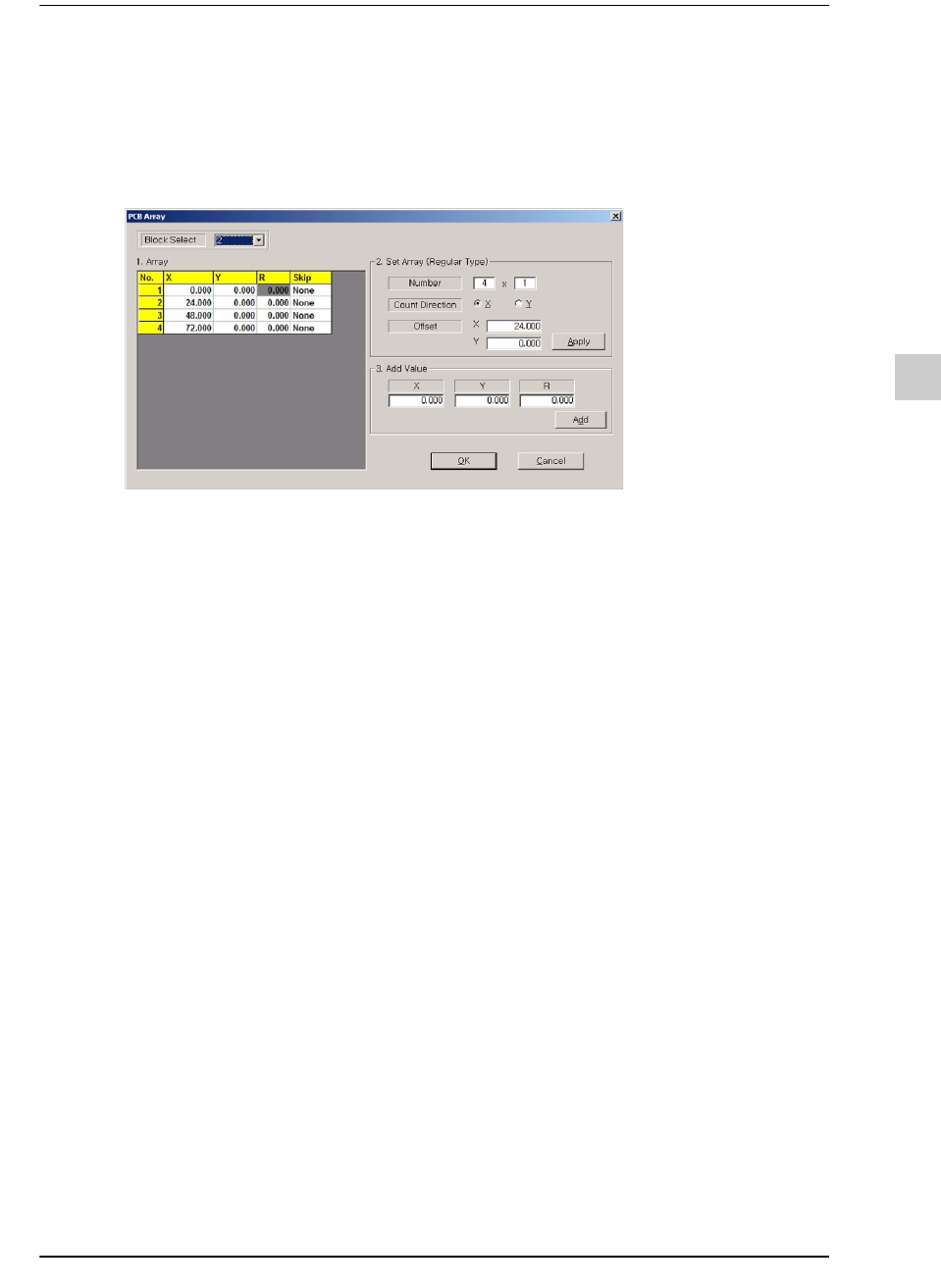

选择Tool > Array > Array Setup菜单时，将弹出阵列设定对话框。
各选项的说明如下。
9.6.3.1.1. <Teach>键的应用：阵列示教
有时候，读入某些贴装点文件后检查时会发现，其外形虽然是阵列PCB，但 Easy-
OLP将其视为单一PCB处理。
此时，需要通过<Teach>键进行教育而使单一PCB具备阵列信息，从而使EasyOLP
把它识别为阵列PCB。该作业过程称为“阵列示教”。
Block Select 所设定阵列的所属区块的编号。
Array
阵列的偏移(Offset)值。第一个阵列是基准阵列，不能擅自设定，可以设
定第一个阵列以外的其余阵列的偏移(Offset)值。
Number
阵列形态(横向数量 X 纵向数量)
Count
Direction
阵列编号的递增基准。设定为 X时，阵列编号沿着X轴方向增加；设定
为Y时，阵列编号沿着Y轴方向增加。
<Teach> 键 在下一节“<Teach>键的应用：阵列示教”进行说明。
Offset
阵列电路板之间的距离。X值是X轴方向的阵列电路板间隔距离，Y值Y
轴方向的阵列电路板间隔距离。
Add Value
以批次方式更改左侧屏幕的Array区设定值时使用。选择了Array区中
需要更改的区后，在 X、Y及R选项输入数值后单击 <Add>键，选定区
的值将按照所输入的数值一起增加。
Skip 需要跳过该阵列的一切装贴点时使用。
