Form Data可以设定基准标志的外形信息，选项的说明如下。
Light是视觉摄像机识别基准标志时的照明值，分别设定Inner照明与Outer照明。
Shape
基准标志形状。EasyOLP使用的基准标志如下。
Size X
基准标志的横向尺寸
Size Y
基准标志的纵向尺寸
Circle,
Square 复选
框
基准标志选择Circle、RECT时出现。圈选该选项时，Size Y的设定处于
非激活状态，并且自动设定成和 Size X值相同的值。
Arm
基准标志选择CROSS、SHARP时出现。可以设定横条与纵条交叉部位
的厚度。
Gap
基准标志选择D-RECT、BUTTERFLY、DOUBLECIRCLE时出现。以基
准标志中心点为基准把基准标志分成两个图形时，是两个图形的中心之
间的距离。
Polarity
基准标志颜色对于PCB颜色的相对亮度。通过识别摄像机进行识别时，
如果基准标志比背景亮则设定为白色(White)，如果比背景暗则设定为
呈现黑色(Black)。
Thickness
基准标志外廓线的厚度
Rotation
基准标志的旋转角度
Search Area
Margin
基准标志的识别区域，设定横向值与纵向值。
Score
设备的视觉系统比较基准标志的摄影结果与Form Data设定值，然后以
点数计算出两者之间的一致程度，只有在该点数超过 “基准点数”才能
识别为基准标志。Score在该过程中表示“基准点数”。Score的最佳设
定值如下。
Common
CP40、CP45、SM32x系列、SM4xx系列设备设定为
600。
CP60/63,
SM310
CP60、SM310系列设备设定为 90。
Inner
Out
e
r 照明的照明值
Outer
Inner 照明的照明值
9-77
EasyOLP
9.6.5. Model-Block Switch
可以设置并更改PCB的电路板类型。可轻易地把区块PCB转换成号PCB、把型号
PCB转换成区块PCB。
可以从区块转换到型号、从型号转换到区块的区块数量为2个。
1) Block to Model switching
2) Model to Block switching
9.6.5.0.1. Block to Model Switching
PCB里设定的区块为2个以上时才能从区块类型转换到型号类型。
第一个区块的装贴点可以转换到混流的第一个型号的装贴点，第二个区块的装贴点
可以转换到混流生产的第二个型号的装贴点。
第三个区块以上的装贴点由于没有可以指配的型号信息，因此予以删除。
Side Side照明的照明值。
9-78
lvswG}]
lvswG}]

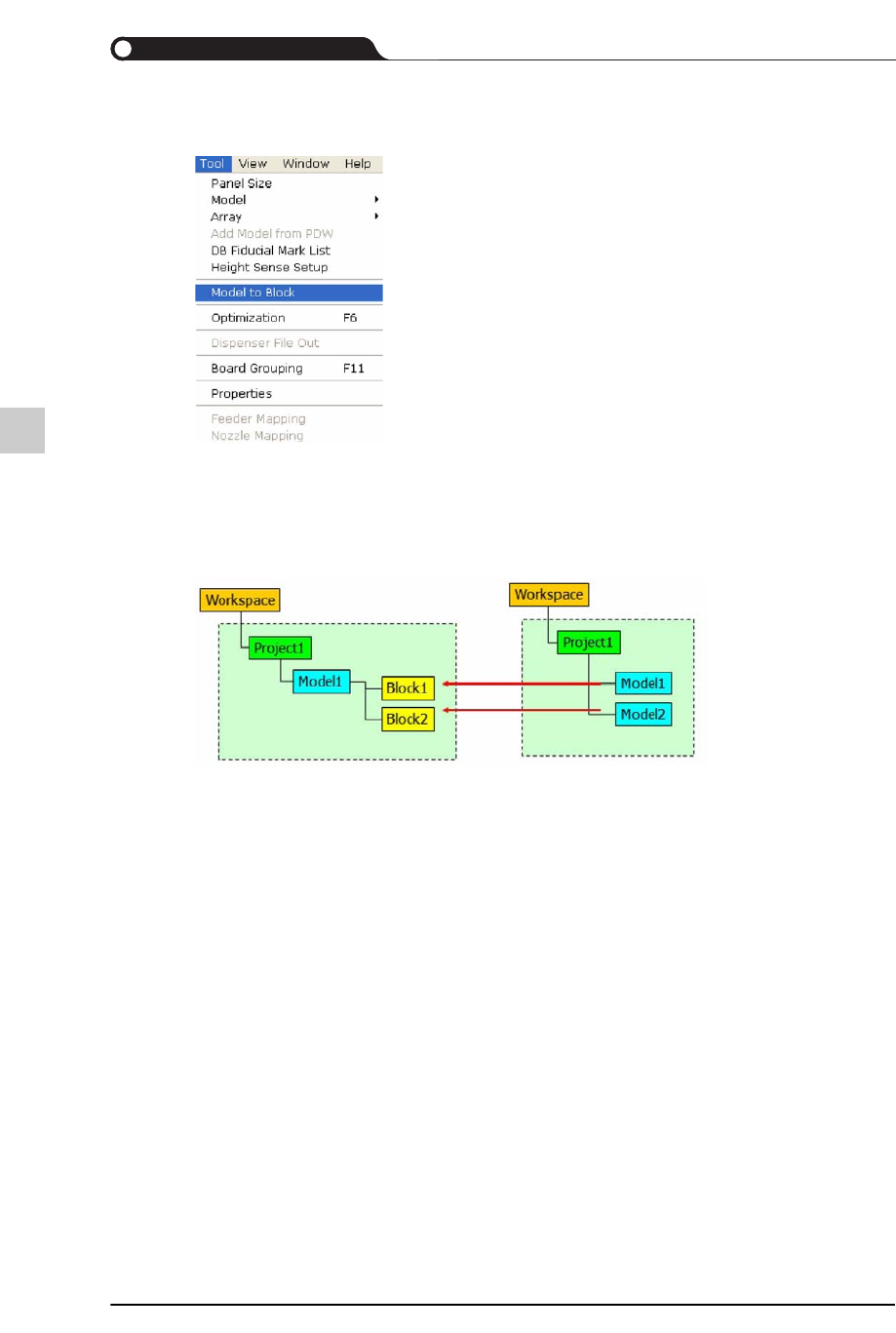

9.6.5.0.2. Model to Block switching
设定在PCB里的型号为2个以上时，可以使用从ABC型号式转换到区块式的转换功
能。执行 Model to Block功能时，PCB的类型会转换到ABCD区块式。
第一个型号的装贴点转换到第一个区块的装贴点，第二个型号的装贴点转换到第二
个区块的装贴点。
9.6.6. Optimization
进行Line Balancing与 Optimization。菜单将在创建了工作台后激活。
执行菜单时虽然出现Optimization对话框，如果元件库里存在着没有登记的元件(未
登记元件)，则不进行Optimization作业而弹出要求登记元件的“Unregistered part
list”对话框。
