9-86
lvswG}]
lvswG}]

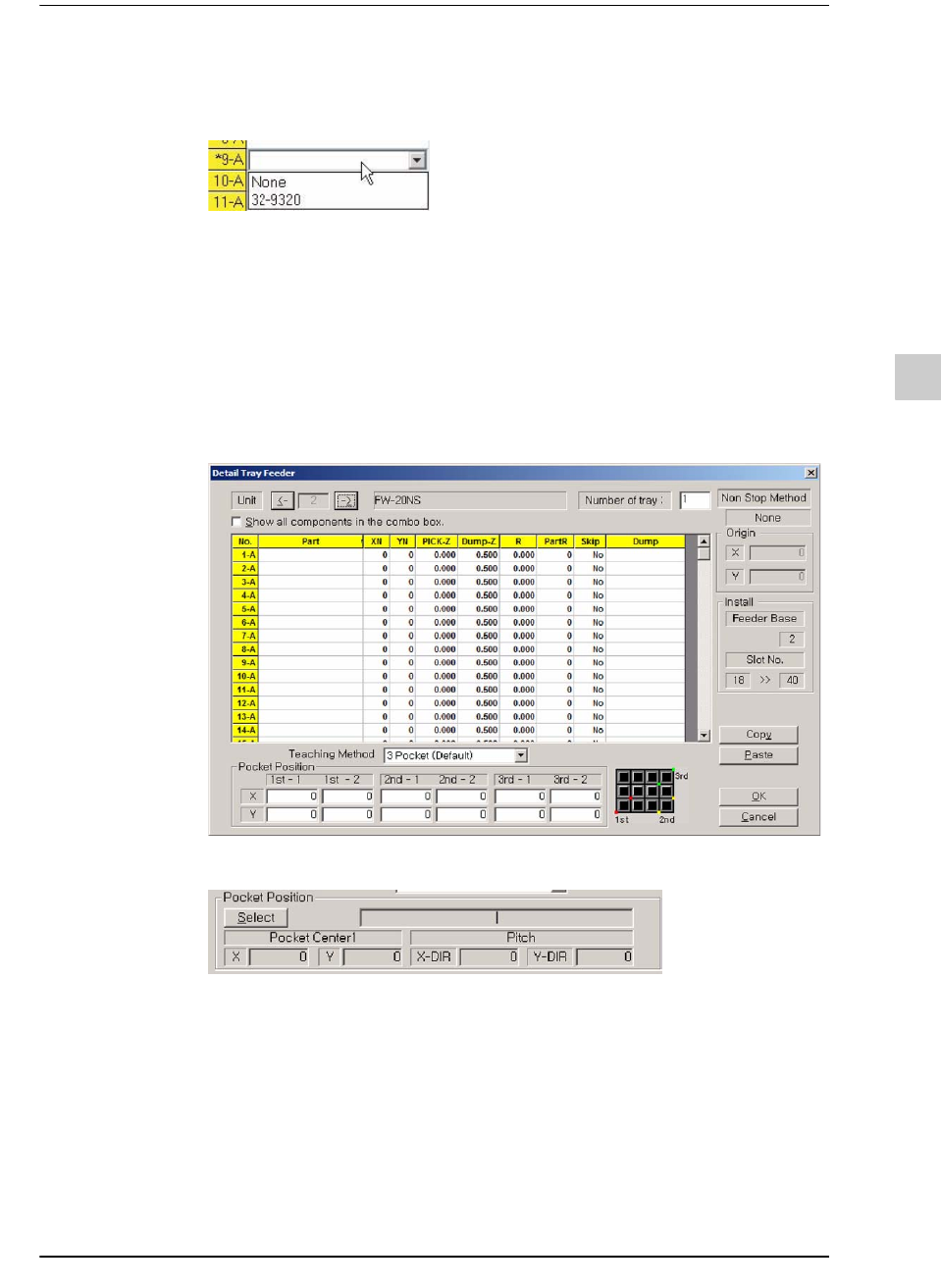

9.6.6.1.5. Feeder Base菜单(Tray > Detail…)
显示Tray Feeder的详细信息。可以设定或清除使用Tray Feeder的元件。
各选项的说明如下。
Unit
Tray Feeder序号及安装的 Tray Feeder名。显示出在Tray Feeder安装
对话框里设定的UnitID、Tray Name值。
Number
of tray
Tray Feeder数量。Tray Feeder数量设定为2一下的值。
超过2个时，将弹出下列警示内容。
Show all
Components
in the combo
box
显示元件清单。可以使组合框显示出全部元件名。
Part 区 指定给托盘式喂料器的元件信息。显示出指定给托盘式喂料器的元件的
信息(阶数、指定的元件名、XN、YN、角度及Skip与否 )。
Teaching
Method
设定托盘式喂料器的示教方法。Pocket Position区的内容会随着选定值
而不同。
3 Pocket (Default)：3 Pocket示教方法。主要由一般托盘式喂料器
使用。
Use JEDEC DB：从 JECEC DB读取托盘数据。适用于JECEC
Tray，主要由CP45设备使用。
9-87
EasyOLP
元件的指定方法如下。
STEP1. 利用鼠标选择Part栏目，将出现使用托盘式喂料器的元件清单。
STEP2. 选择需要指定的元件。需要清除已指定的元件时，则利用鼠标单击元件被
指定的位置后选择None。
STEP3. 设定Pocket Position(基准位置是Tray Origin)。
STEP4. 单击<OK>键。
JEDEC Tray的示教 (Teaching)方法如下。
STEP1. 在Teaching Method选项中圈选Use JEDEC DB。
STEP2. 在Pocket Position区单击<Select JEDEC Tray>键。
9-88
lvswG}]
lvswG}]

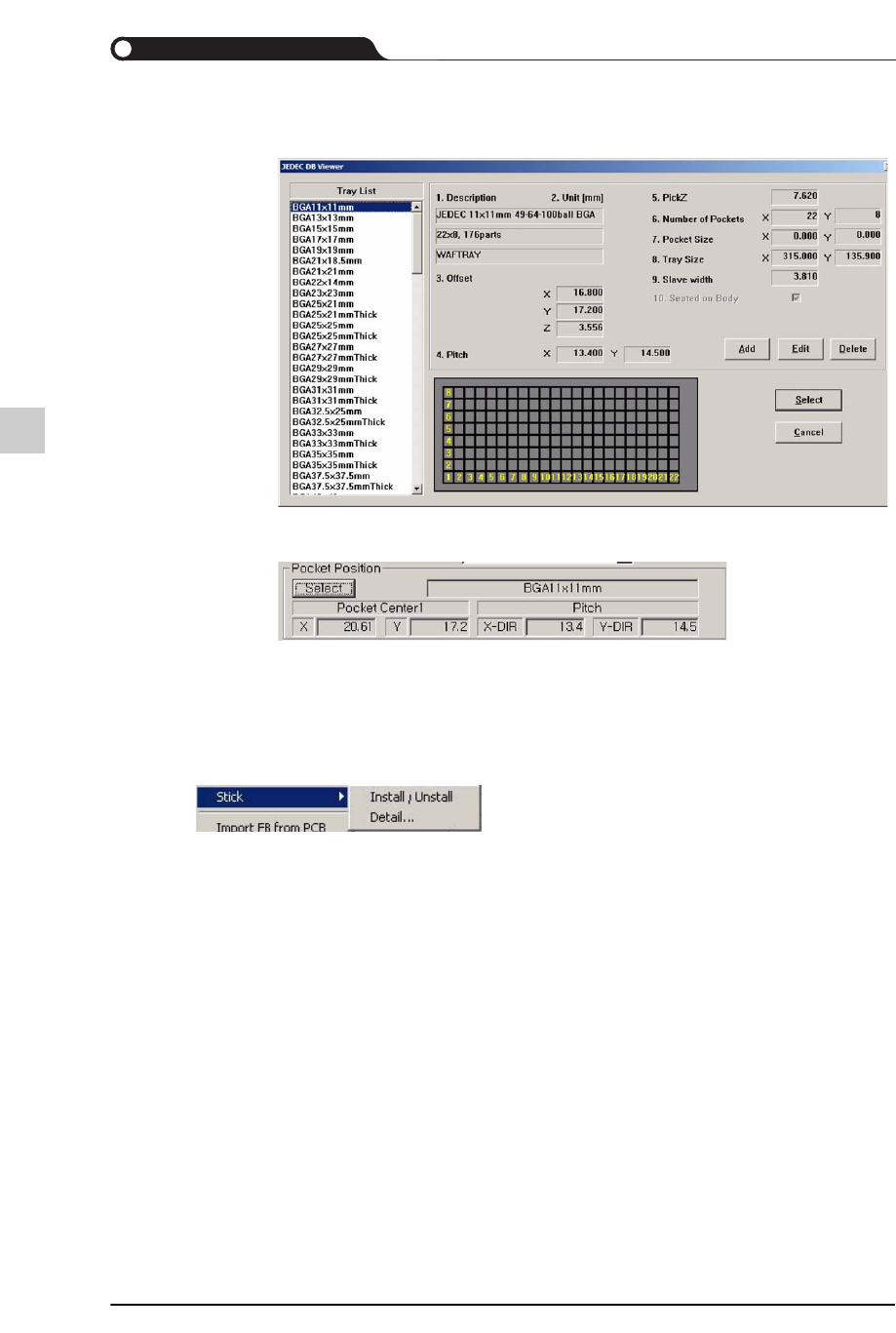

STEP3. 在JEDEC DB Viewer对话框的Tray List区选择该选项后，单击<Select>键。
STEP4. Pocket Position区的数据自动更新(Tray Name，Pocket Center，Pitch等)。
9.6.6.1.6. FeederBase 菜单 (Stick)
FeederBase菜单的Stick菜单和 Tray菜单相似。
各菜单的说明请参阅Tray菜单。
