9-91
EasyOLP

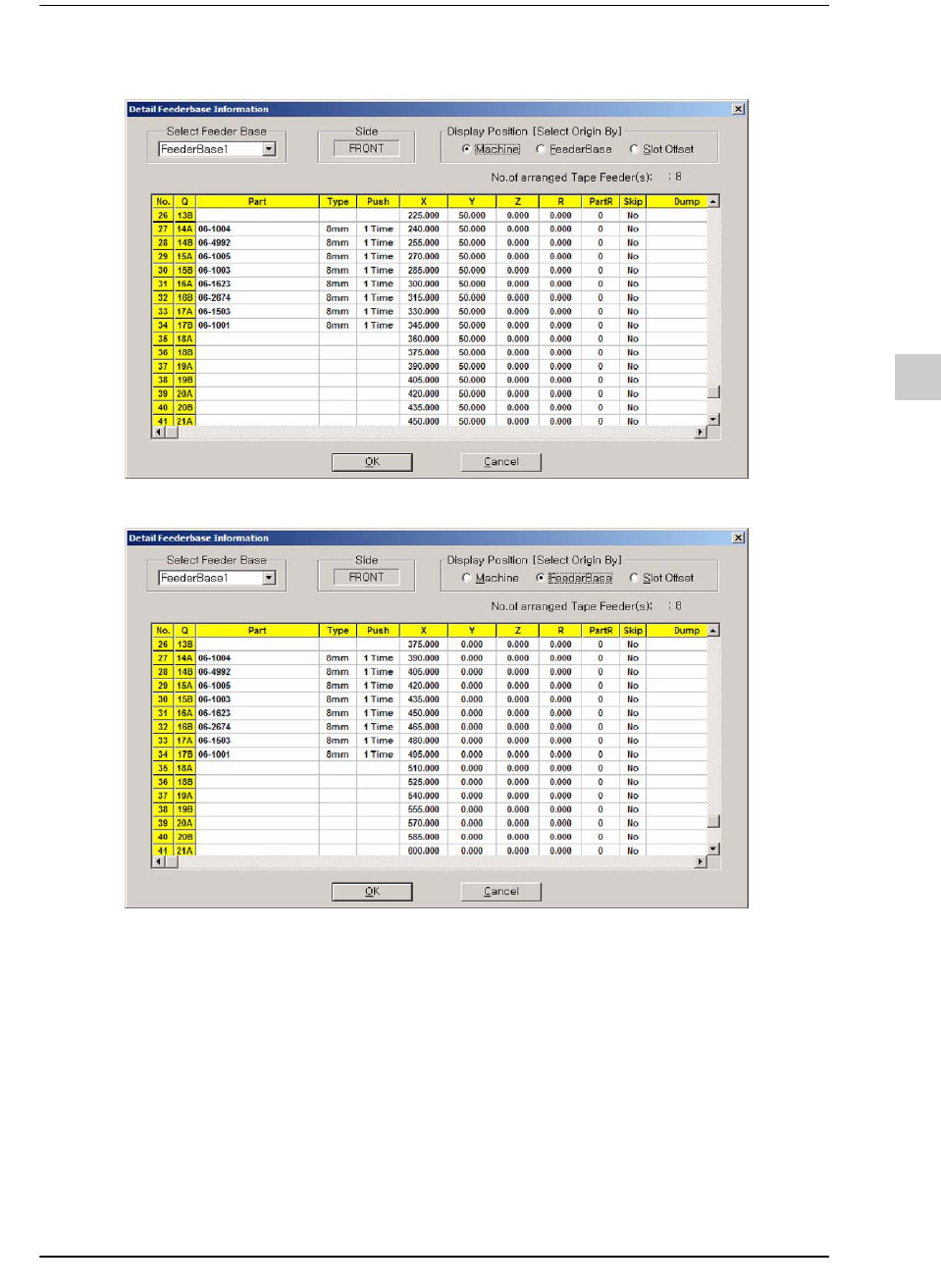

Figure9.7 Display Option
为
Machine
时
Figure9.8 Display Option
为
FeederBase
时
9-92
lvswG}]
lvswG}]

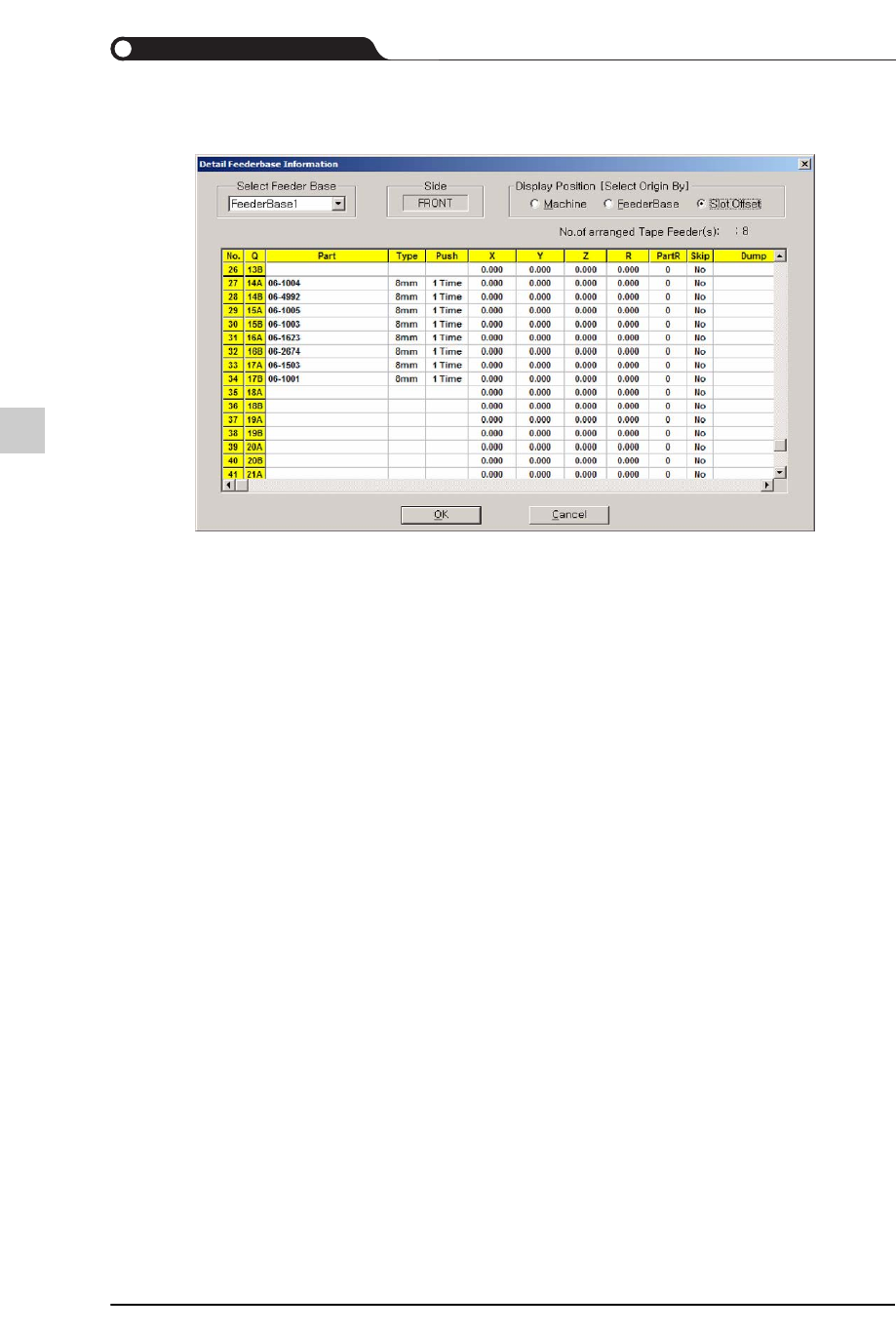

Figure9.9 Display Option
为
Slot
时
各栏目说明如下。
9.6.6.1.12.Reconfigure
优化结果异常时，需要重新调整各设备的喂料器指定情况。
Part 元件名
Feeder Type
显示喂料器类型。如果是托盘式元件或管式元件，相应 Cell将显示为灰
色。
Push Count
供应Push次数的设定
X, Y, Z
设置X、Y、Z的偏置。
R
设置元件吸附角度。
Part R
设置了元件供应角度。
Skip
可以设置跳过与否。
Dump
关闭Replace Part Name对话窗口。
9-93
EasyOLP
9.6.7. Feeder Limit Tab
指定各设备在进行作业时所使用的喂料器数量。
在各列的Header中单击Part、Type、Count、Height、ARG或LIM，就能升序/降序排
序。
各设备的指定区说明如下。
复选框的说明如下：
不指定。
可以指定，但其它地方正在使用。
