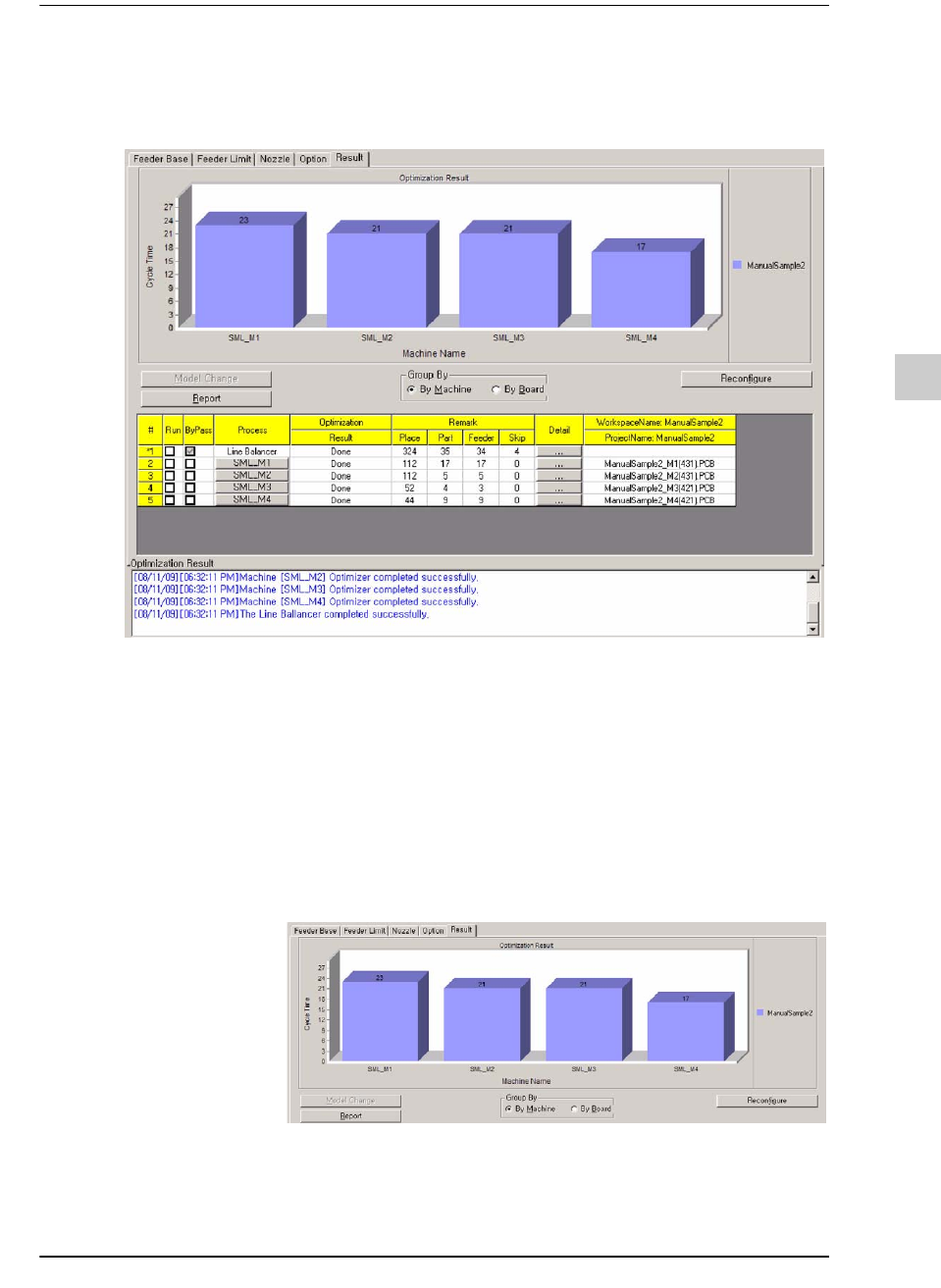

9.6.11. Result Tab
显示Line Balacning与Optimizer的执行结果。
Optimization
Result
输出Optimization结果。X轴表示设备(或项目 )，Y轴表示预估的贴装
时间(1Cycle)。贴装时间(Y轴 )是Oprimizer根据使用者所设定的值而
预测出来的值，可能与实际贴装时间存在一定的差异。其值越接近，
越表示其结果良好。
Group By
设定图形显示方法。
<Model
Change>
该功能可以在没有完成(Finish)作业的状态下打开其它工作区文件并
事先进行新作业。该功能也称为作业转换(PMC)功能。
<Report> 把优化结果储存为报告文件。
By Machine
按照各设备显示图形。
9-108
lvswG}]
lvswG}]

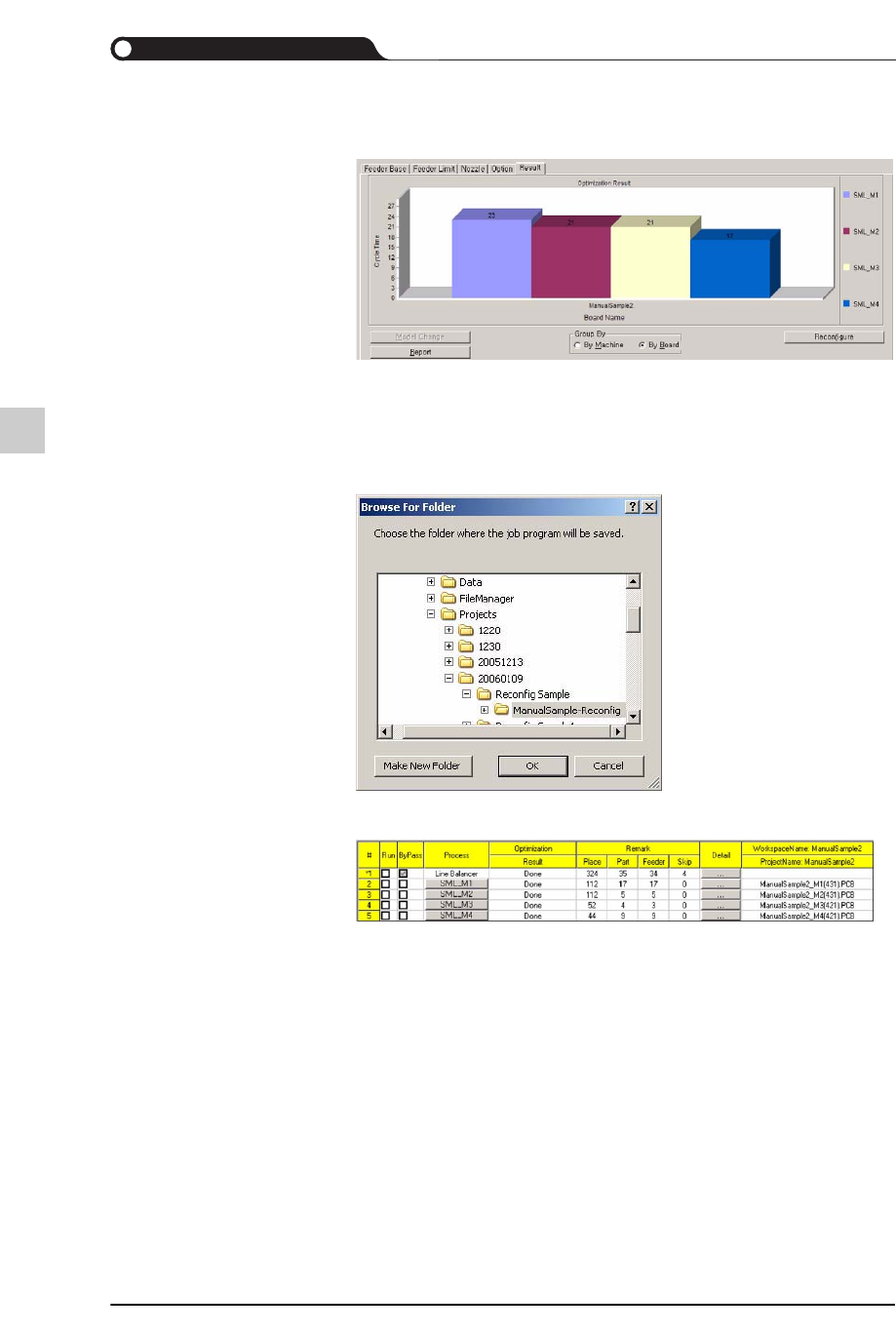

By Board
按照各电路板显示图形。
<Reconfigure>
如果Optimization的结果值不理想，需要重新调整其结果。请参阅
[19.7. 重新指定喂料器后重新进行优化,第 19-14页]
<Browse Job
Files'
Location...>
设定Optimization完毕后储存 PCB文件的位置。
PCB文件可以根据各设备而设定位置。
结果表 显示优化(Optimization)执行结果。
Run
设定是否进行优化。圈选了 Line Balancer选项时，所
有的设备都进行Optimization。Reconfigure后，不需
重新进行Line Balancer，应该选择相应设备后只针
对该设备重新进行优化。
Bypass 可以设定该设备的旁通(By pass)与否。设定旁通时，
可以在程序文件下载到设备及进行监控作业时处于
旁通设定状态。
Process
第一列表示作业线均衡化，其余表示设备优化。
Optimization
Result
显示出作业进行状态。所显示的状态如下。
9-109
EasyOLP
Require L/B or Not Optimized
还没有进行作业线均衡化或优化。
Running
正在进行作业线均衡化或优化。
Done
作业线均衡化或优化正常结束。
Remark
Place
显示贴装点数量。
Remark Part
显示元件种类数量。
Remark Fdr
显示被指定的Tape Feeder数量。
Detail
显示优化结果。可以根据其结果增减各设备的喂料器
数量或吸嘴数量。

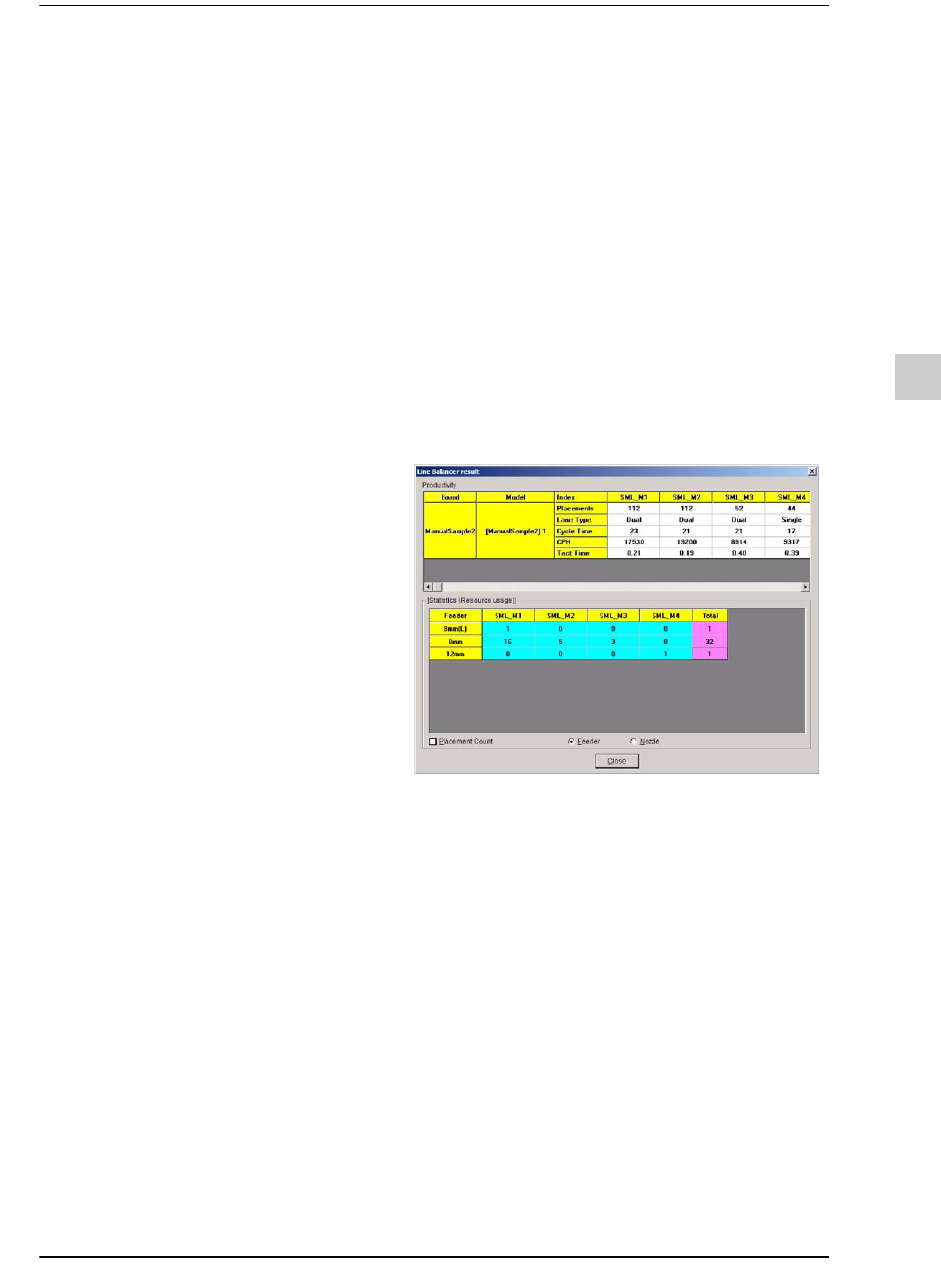

Line
Balancer
以摘要方式显示作业线均衡化执行结果。
