通过File Manager下载PCB文件后在MMI开始生产时，不能以单击该键的方式重新
配置。
需要重新配置时，应该单击File Manager的“Rebalance”键而转换到允许重新配置的
状态后，才能重新配置。
各选项的说明如下。

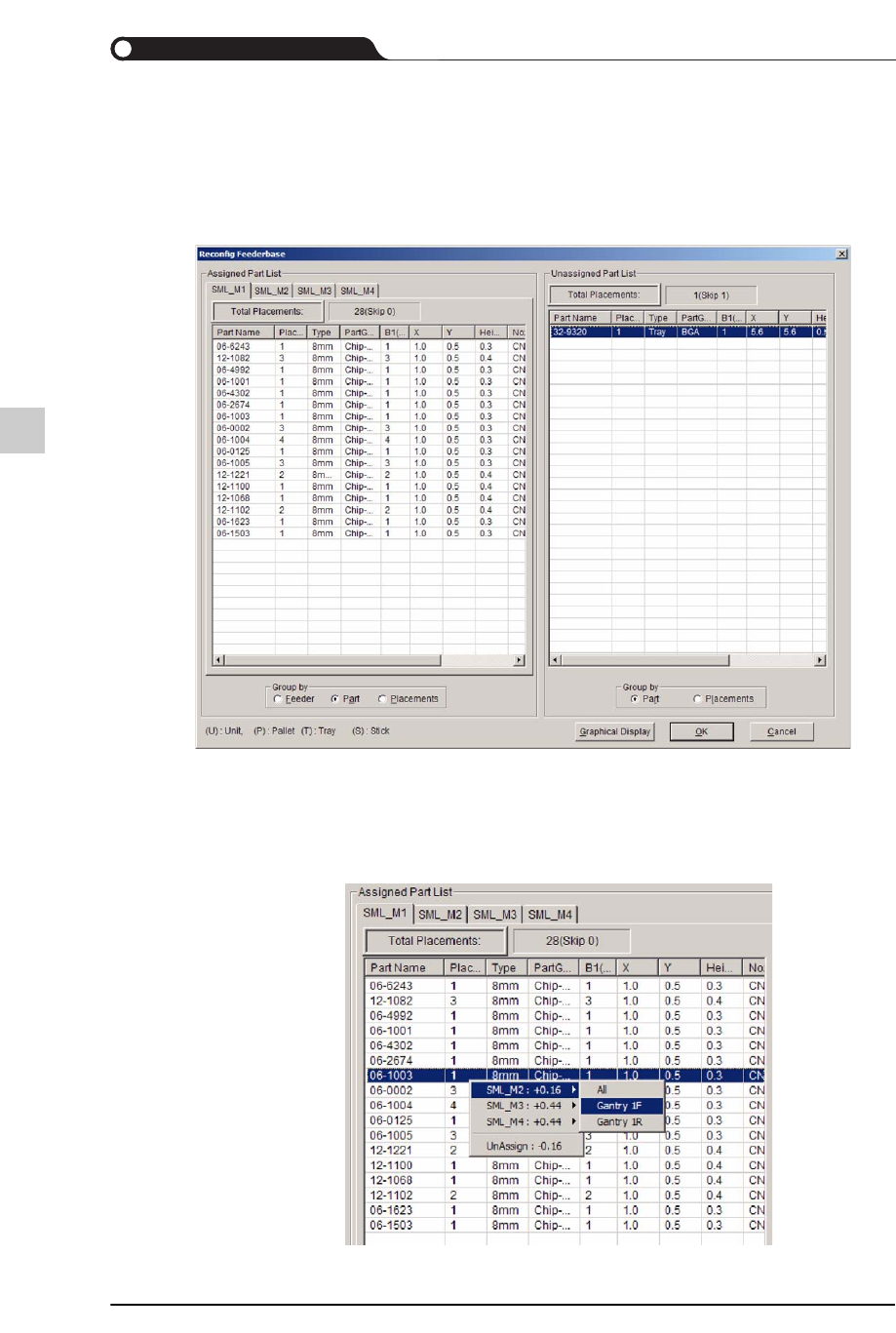

Assigned
Part List
指定的元件信息。元件清单仅在执行了作业线均衡化时才出现。选择喂
料器后单击鼠标右键选择设备，即可把选定喂料器移到其它设备。
设备名旁边的数字表示预估的增减时间。
9-121
EasyOLP
M1 - M4 选项
卡
项目所用作业线的构筑设备
Number of
placements
指定给设备的贴装点数量
Part Name
指定给设备的元件名
Placements
该元件的贴装点数量
Type
元件所使用的Tape Feeder种类
Bn(n= 整数 ) 电路板n的贴装点数量。n是多项目中当前项目的
Index。
Height / X / Y
元件的高度/横向长度/纵向长度
Nozle1/
Nozle2
元件的吸嘴信息
FixCam
CP45系列或 SM32x系列设备中被FixCamera识别
的情形
Group By
元件清单的分组方法(喂料器单位、元件单位、贴装
点单位)
Unassigned
Part List
未被指定的元件信息。
Graphical
Display
利用图形画面显示喂料器配置状态。该功能只能支持 EasyOLP 4.1以
上的版本，可以在画面上利用鼠标把喂料器移到其它设备。
9-122
lvswG}]
lvswG}]
单击<Graphical Display>键，将弹出Feeder allocation对话框。
选项的说明如下。
Show
设备清单。选择设备后，将在下列图形区显示相应设备的喂料器配置画
面。
# of
Placement
指定给设备的贴装点数量
# of Tapes
设备的带式喂料器数量
图形区 设备的喂料器配置画面。鼠标指针移到喂料器上时，将显示喂料器信
息。在屏幕左侧选择配置了拟移动喂料器的设备，在屏幕右侧选择移动
对象设备，然后在屏幕左侧利用鼠标左键单击喂料器后，拖放到屏幕右
侧的相应插槽，即可移动喂料器。
