9-130 lvswG}] lvswG}] 9.6.16. 报 告生成 ( Report Gene ration) 创建 Rebalance 报告时， 用户需要圈选 <Generate Rebalance Report> 复选框。 圈选 了 <Generate Rebalance Report> 复选框后单击 <OK> 键时， Rebalance 作业时将在 工作区文件夹生成该报告。 …
9-129
EasyOLP
Show More
Details in List
View
可以设定是否在List View详细地显示出元件的贴装信息。
其功能等同于List View中Placement List上端的Show More Details...
复选框。
Default
Project
Location

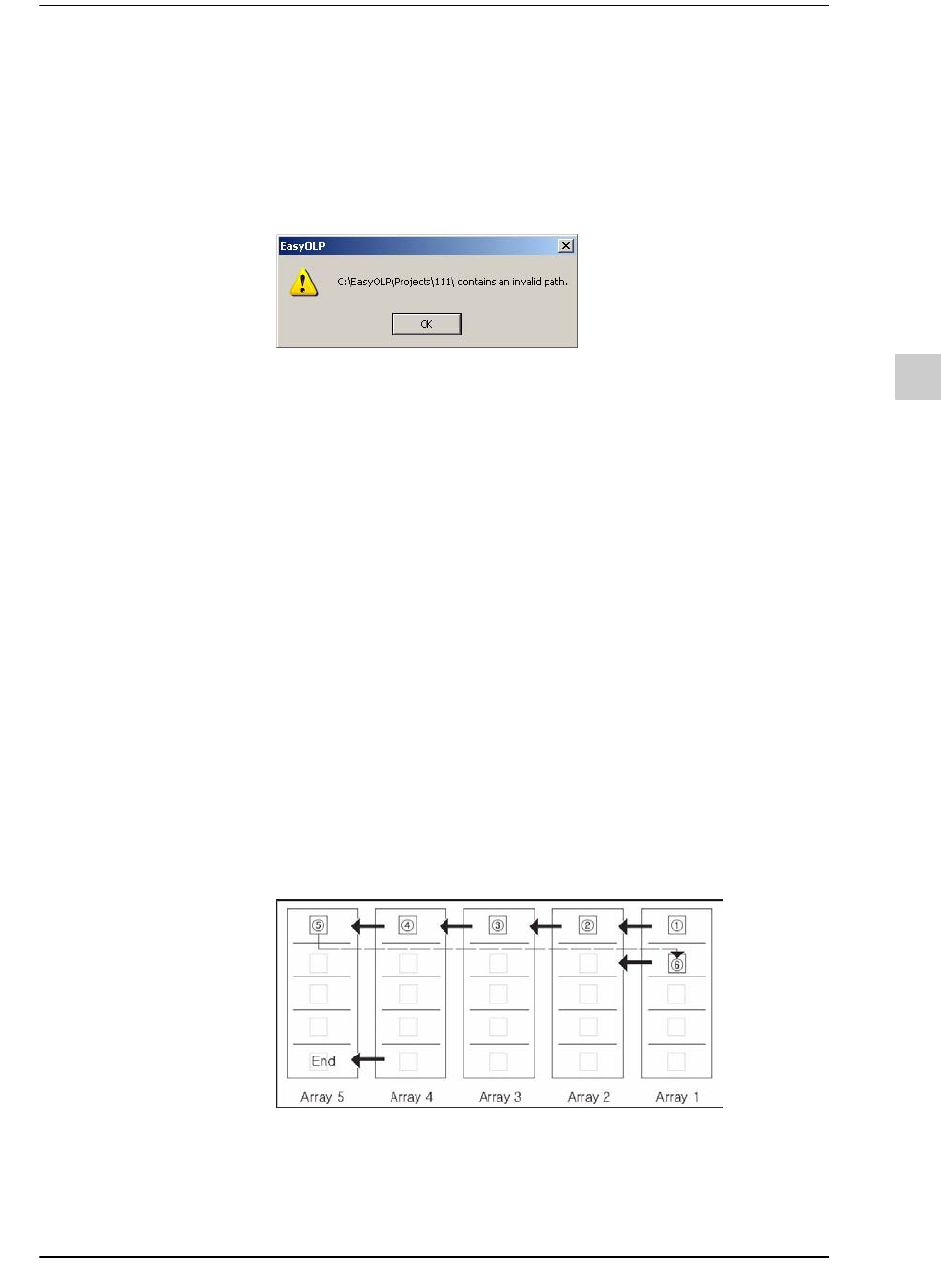

可以设定创建项目时所生成的项目文件的储存文件夹。单击 <...> 键后
设定文件夹，也可以直接输入其路径。路径输入错误时，将出现警示内
容。
Temporary
File Location
设定Temporary文件的储存位置。单击<...> 键后设定文件夹，也可以直
接输入其路径。路径输入错误时，将出现警示内容。
Default Local
DB Location
设定元件DB所属的文件夹。单击<...>键后设定文件夹，也可以直接输
入其路径。路径输入错误时，将出现警示内容。
Comm Server
Port
为了和设备进行通信，需要设定成和设备所使用的 NetworkPort一样的
Port。一般来说，所有的设备都会使用相同的Network Port，可以在设
备MMI的 Machine Property对话框查看设备的Network Port。只有在
EasyOLP与设备的MMI都不是Active状态时才能更改 Network Port。
在Active状态下更改Port时，将出现警示内容。
Port更换完毕后，结束EasyOLP与 Line中一切设备的 JobManager后
重新开始。
Remove
prearranged
feeders.(Unfr
ozen Only)
可以设定是否在进行优化时把先前配置的喂料器中没有Frozen的喂料
器清除(推荐圈选)
创建新项目时成为初始值。
每个项目都可以在Optimization对话框的 Option选项卡加以更改。
Array Place
Sequence
设定 阵列PCB的作业方法。通常使用 “By
PCB”方式进行作业，吸嘴更
换较频繁时则使用“By Point”方式。
By PCB
按PCB进行作业。
By Point
按阶段进行作业，吸嘴更换较频繁时使用。
Gernerate
MES report
为MES系统而进行PCB Download作业时，在下列路径自动创建喂料
器配置图文件。
9-130
lvswG}]
lvswG}]
9.6.16. 报告生成 ( Report Generation)
创建Rebalance报告时，用户需要圈选<Generate Rebalance Report>复选框。圈选
了<Generate Rebalance Report>复选框后单击<OK>键时，Rebalance作业时将在
工作区文件夹生成该报告。
Rebalance报告的样式如下。
Gernerate
Rebalance
report
重新优化时，为了向使用者指示喂料器配置变更信息而在下列路径自动
创建后显示在画面上。
9-131
EasyOLP
Figure9.11 Rebalance
报告的样式
MES报告的功能
创建 MES report 时，用户需要圈选 <Generate MES Report> 复选框。圈选了
<Generate Rebalance Report> 复选框后单击 <OK> 键时，以后在进行优化作业 /
创建 PCB 时将在指定路径创建 MES 报告。
MES报告可以根据用户的指定内容而设定储存位置。
Figure9.12 Folder Browsing
