9-134
lvswG}]
lvswG}]
Rotate
每单击一次，就能使 PCB沿着逆时针方向 (CCW)旋转90度后显示在屏
幕上。等同于选择 CAD > Rotate > CCW 90。单 击 Rotate旁边的小▼
时，也可以使 PCB沿着顺时针方向旋转或者旋转 180度后显示。
Mirror
使PCB左右反转后显示在屏幕上。等同于选择CAD > Mirror。
Origin
设定PCB的坐标原点与坐标系。单击Origin旁边的小▼时，将出现子菜
单。等同于选择 CAD > Origin。
B.S
设定板子定位挡片。单击 B.S旁边的小▼时，将出现子菜单。等同于选
择CAD > Board Stop。
Fid
设定基准标志。单击 Fid旁边的小▼时，将出现子菜单。等同于选择
CAD > Fiducial Mark。
Unit
设定坐标单位。单击 Unit旁边的小▼时，将出现子菜单。等同于选择
CAD > Unit。
In
在Board View放大显示PCB。等同于选择CAD > Zoom > Zoom In。
Out
在Board View缩小显示PCB。等同于选择CAD > Zoom > Zoom Out。
Fit
在Board View尽量放大显示PCB。等同于选择CAD > Zoom > Zoom
Fit。
View
选择需要显示在Board View区的选项。单击View旁边的小▼时，将出
现子菜单。等同于选择 CAD > View。
Fin
d
检索PC
B的元件。等同于选择 CAD > Find Part。
Replace
利用其它元件替换PCB的元件。等同于选择CAD > Replace。
Assign
在Board View把元件指定给设备。等同于选择CAD > Assign
Machine。
Change
在Board View与List View之间切换。
9-135
EasyOLP

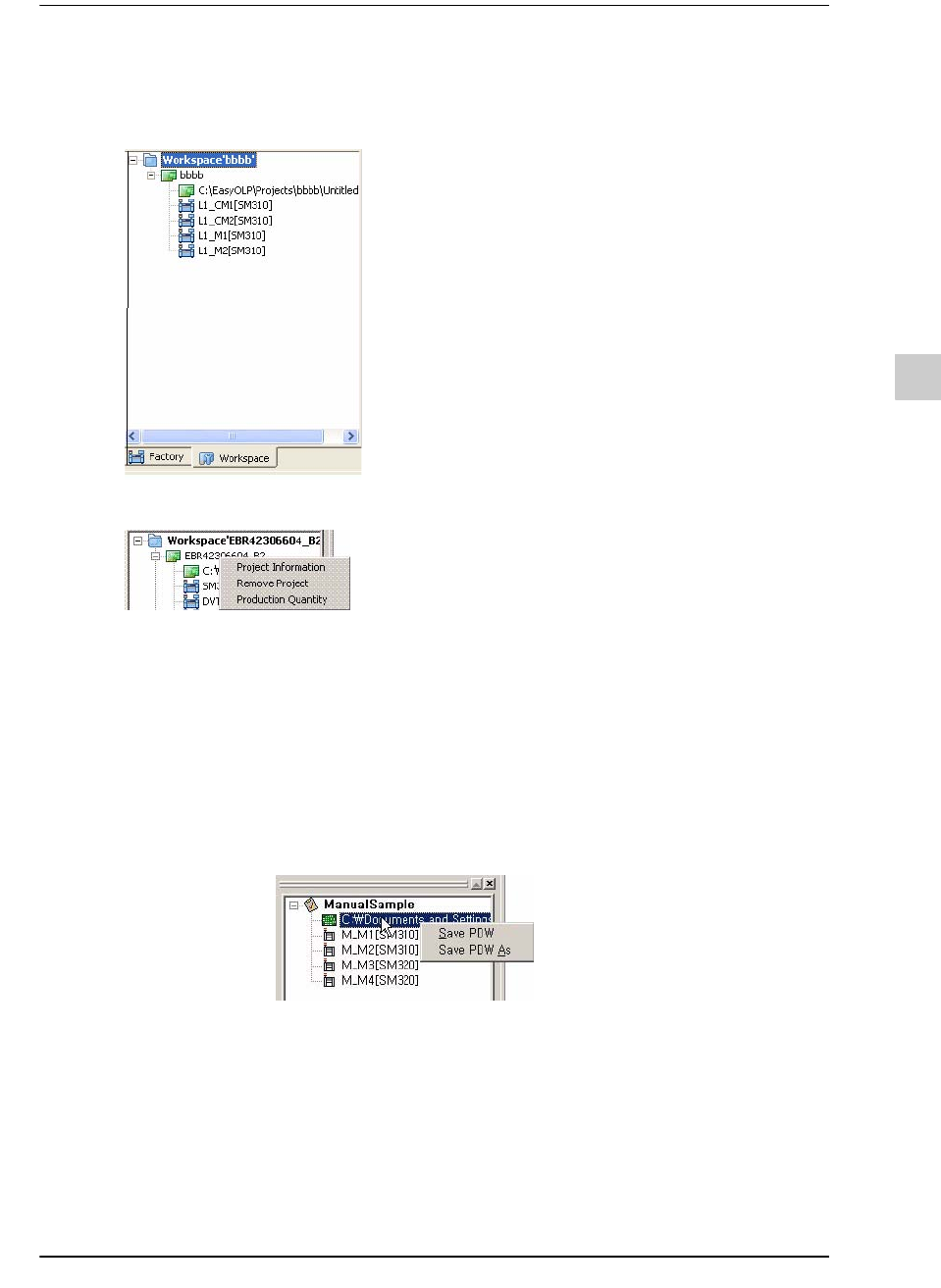

9.7.4. WorkSpace View
显示或隐藏屏幕左边的Factory View与Workspace View区。
在Workspace View区利用鼠标右键单击项目时，将下列弹出式菜单。
各菜单的说明如下。
单击pdw文件名，将下列弹出式菜单。

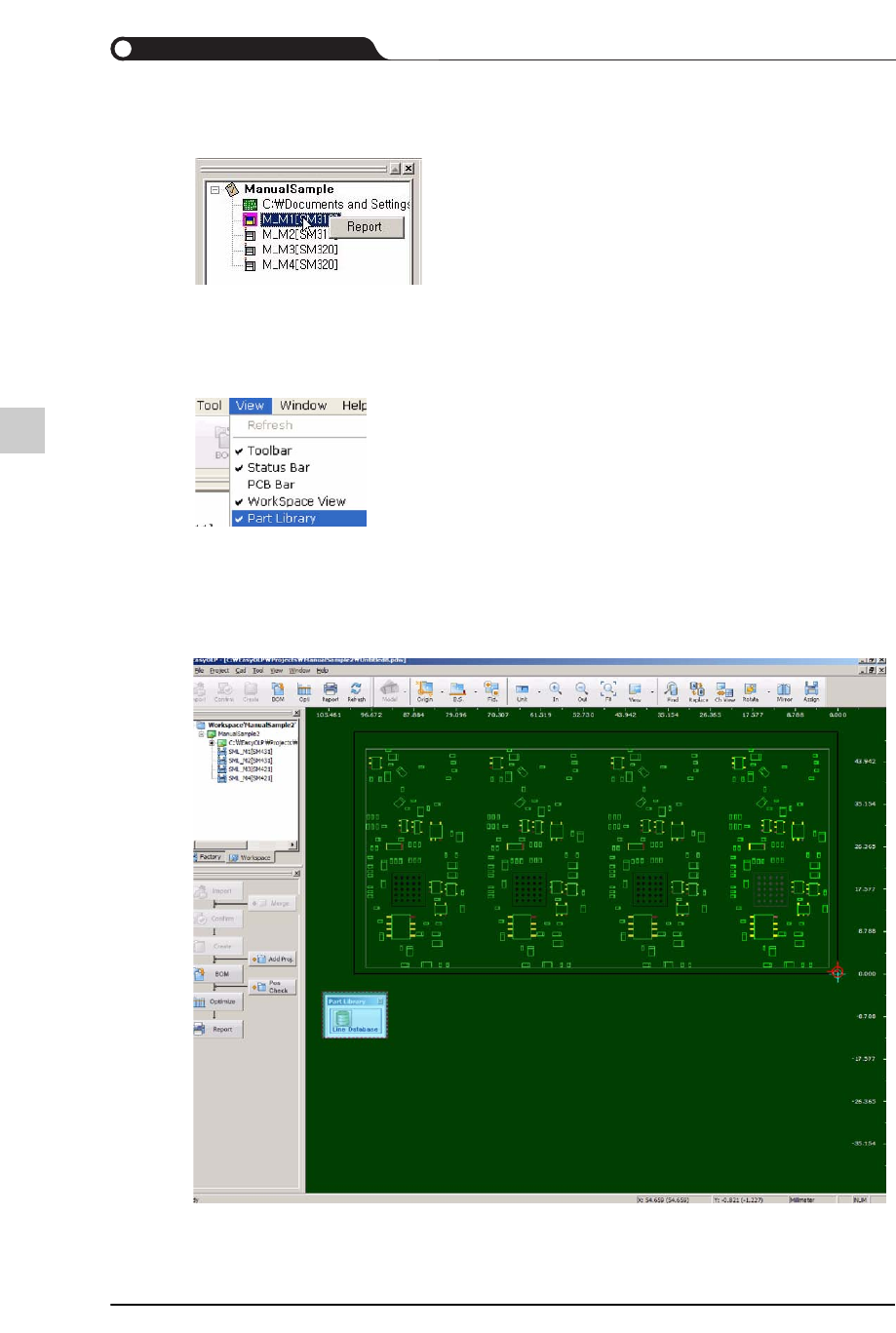

利用鼠标左键单击各设备时，将在Board View区里突现出指定给相应设备的元件。
Optimization
进行优化。等同于选择 Tool > Optimization。
Project
Information
显示当前项目信息。等同于选择 Project > Project Information。
Remove
Project
删除当前项目。等同于选择 Project > Remove Project。只有一个项目
时，本菜单将处于非激活状态。
Production
Quantity
设定各项目的生产量。
等同于选择Project > Production Quantity。
Save PDW
储存当前的pdw文件。等同于选择 File > Save PDW。
Save PDW As
把当前pdw文件储存为其它文件名。
