EasyOLP
9.8. Window
在Board View(或 List View)区里空置已经打开的窗口。
Window菜单包括下列子菜单。
Cascade
Tile Vertical
Tile Horizontal
Arrange Icons
9.8.1. Cascade
按照阶梯方式排列已经打开的窗口。

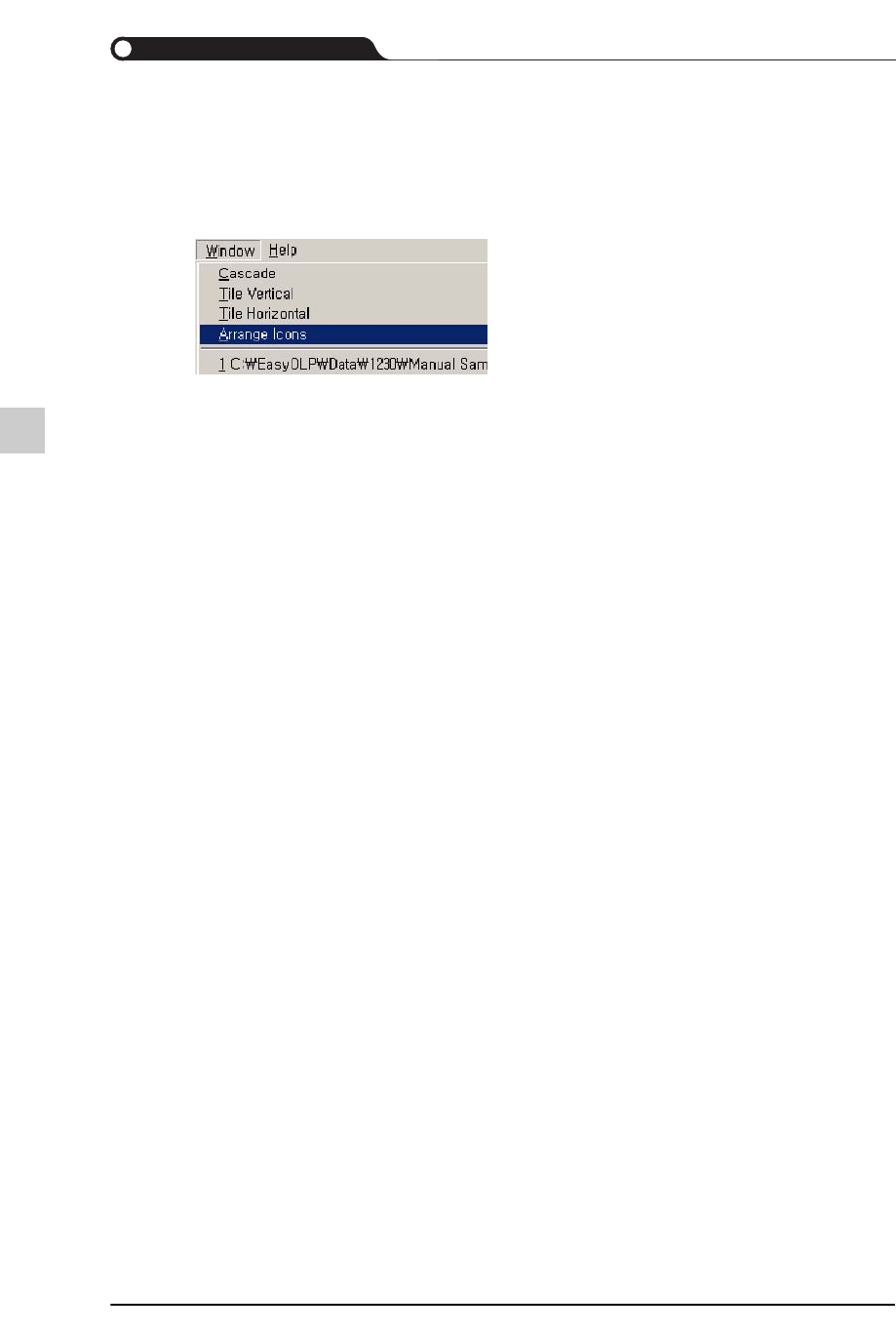

选择Window > Cascade菜单。
9.8.2. Tile Vertical
沿着垂直方向排列已经打开的窗口。
选择Window > Tile Vertical菜单。
9.8.3. Tile Horizontal
沿着水平方向排列已经打开的窗口。
选择Window > Tile Horizontal菜单。
9-138
lvswG}]
lvswG}]
9.8.4. Arrange Icons
以Board View区的左下角为基准对齐隐藏窗口。
选择Window > Arrange Icons菜单。
9.9. Help
Quick Start Guide，可以查看EasyOLP相关信息及内容。
使用者可以通过Quick Start Guide查看EasyOLP应用程序的使用方法及相关信息。
单击About EasyOLP时，还可以查看EasyOLP的版本以外的其它信息。
为了使用该功能，需要安装Arobat Reader 6.0版本。
目前还不能支援该本版以后的版本。但，复制到 EasyOLP安装文件夹的PDF文件可
以在Arcrobat 6.0以上的版本读入。
9-139
EasyOLP
9.10. Gerber Graphics Ovelay
该功能在创建了贴片机作业文件后可以通过离线方式查看其装贴情形，有效地缩短
作业开始时间。
实际上，初始制作的PCB需要通过作业位置与装贴角度的调整作业后才能成为正常
完好的PCB，因此使用者通常会通过试生产方式验证贴片机作业文件的正确与否。
但上述过程需要通过贴片机实际生产 PCB，而且没有通过验证的PCB无法进行批量
生产，需要在上述过程耗费很多时间。
因此，需要开发出一种可以在Off Line上验证其装贴状态并且允许事先进行调整的
功能。
该功能的基本概念如下。
针对为了制作PCB而创建的Gerber文件、为了贴片机生产作业而创建的作业程序、
以及为了贴片机识别而登记的元件数据库信息进行比较，然后显示出模拟的装贴情
形并进行验证。
也就是说，在Gerber文件上把元件图像加以图式化，让使用者轻易地判断出相应元
件的登记是否正确、相应贴装点的位置是否正确、或者装贴角度是否正确。
下图是上述概念的示意图。

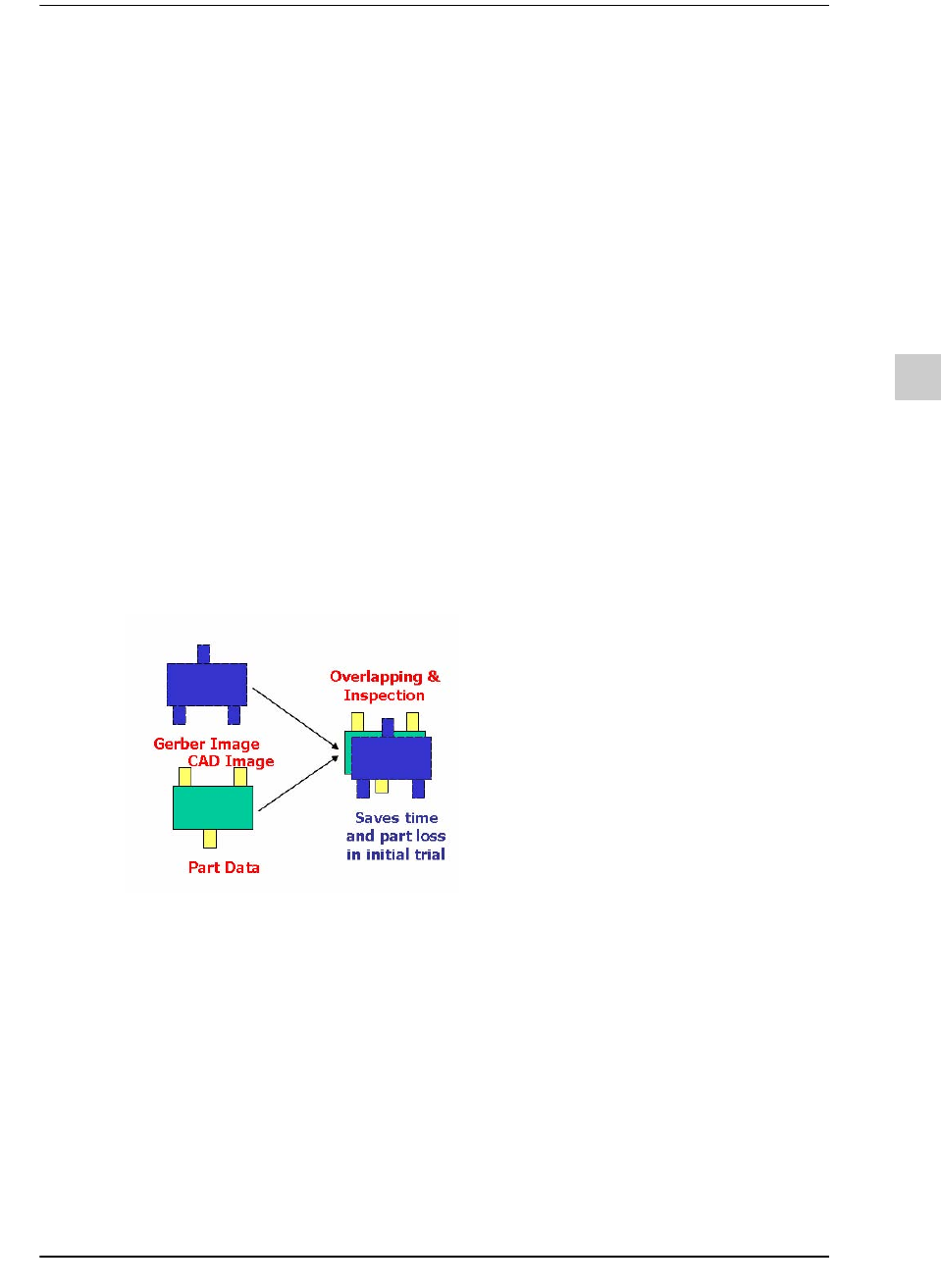

Figure9.14 Gerber Overlay
为了有效地实现该功能而添加了下列功能。
1) 可以确认贴装点的导件
2) EasyOLP的Gerber文件接口
3) Gerber层与现有CAD View的结合
4) 板子定位挡片及装贴原点的整合
5) Gerber Layer与CAD View的补正
6) 各贴装点的确认及补正
