9-142 lvswG}] lvswG}] 使用者选择了 RS-2 74D 选项时， 需要同时选择 Aperture 文件 。 选择 “ 打开 ” 选项时 ， 将弹出 “ 打开文件 ” 对话框。 使用者只要选择 *.mnt 文件即可读 入 Gerber 文件。 Figure9.18 “ 打开 Gerber 文件 ” 窗口
9-141
EasyOLP
Figure9.16 Gerber Guidance View
在开始阶段，Gerber层只显示All Layer与 PCB Layer。EasyOLP读入 Gerber File后，
将另外显示Gerber Layer。
可以读入的Gerber文件是 RS-274X或者 RS-274D格式的 Gerber文件，或者是本公司
Gerber 接口程序(Gerber贴片机 )的输出物*.mnt文件。
Figure9.17 Gerber File Open
对话框
在作业步骤视图选择Gerber键时，将如上图弹出“打开文件”窗口，选择“新文件”
时读入 Gerber文件，选择“打开”选项时可以读入作为Gerber贴片机输出物的*.mnt
文件。
选择“新文件”选项时，将弹出下图。在Comp栏目选择PAD 的相关层，在Silk栏目
选择??相关层后，适当地选择选项再单击“确定 ”键，既可打开Gerber文件。
9-142
lvswG}]
lvswG}]
使用者选择了RS-274D 选项时，需要同时选择Aperture文件。
选择“打开”选项时，将弹出 “打开文件”对话框。使用者只要选择*.mnt文件即可读
入Gerber文件。
Figure9.18 “
打开
Gerber
文件
”
窗口
9-143
EasyOLP

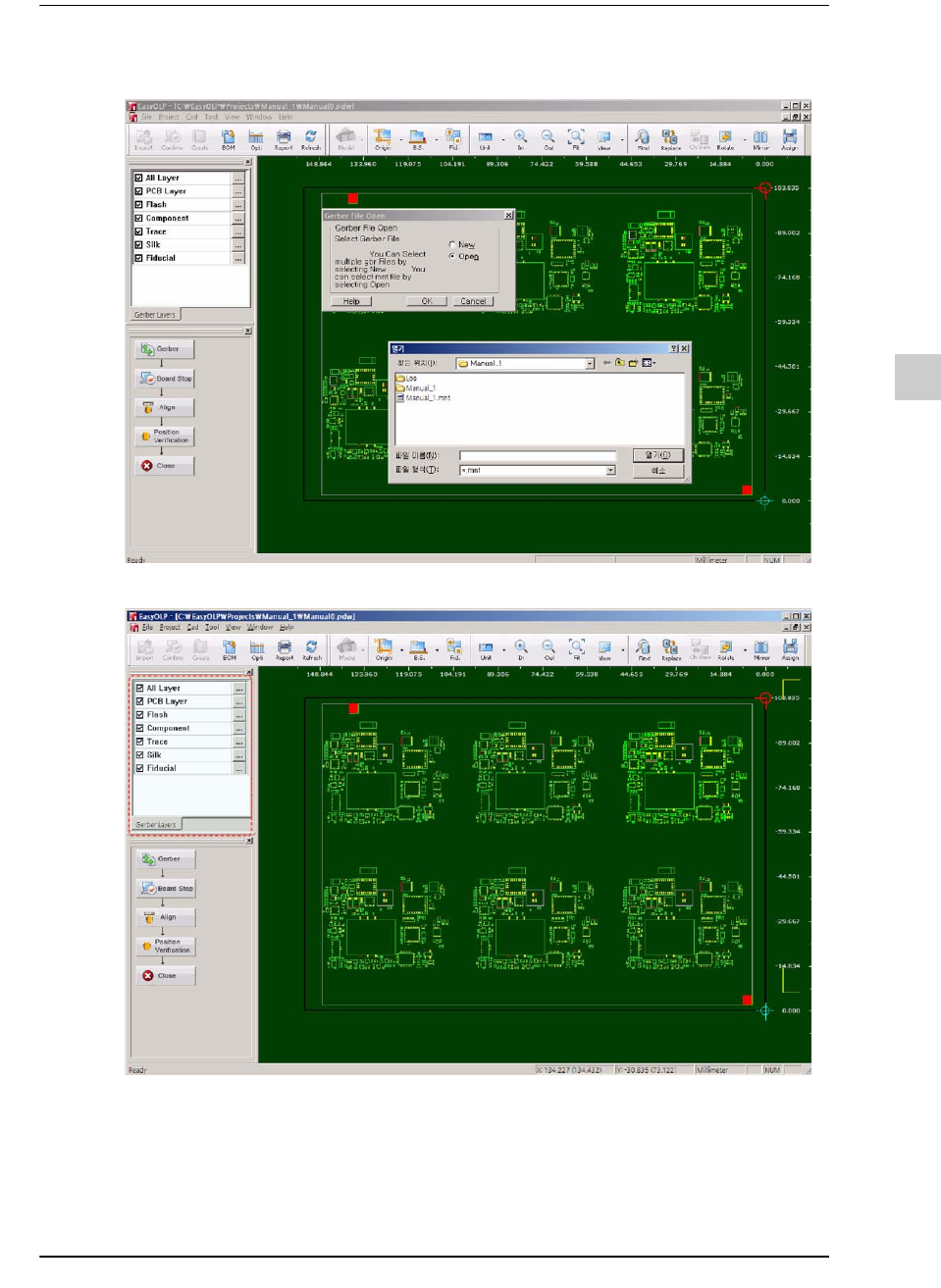

Figure9.19
选择
Gerber.mnt file
Figure9.20 Gerber
图
