9-144
lvswG}]
lvswG}]

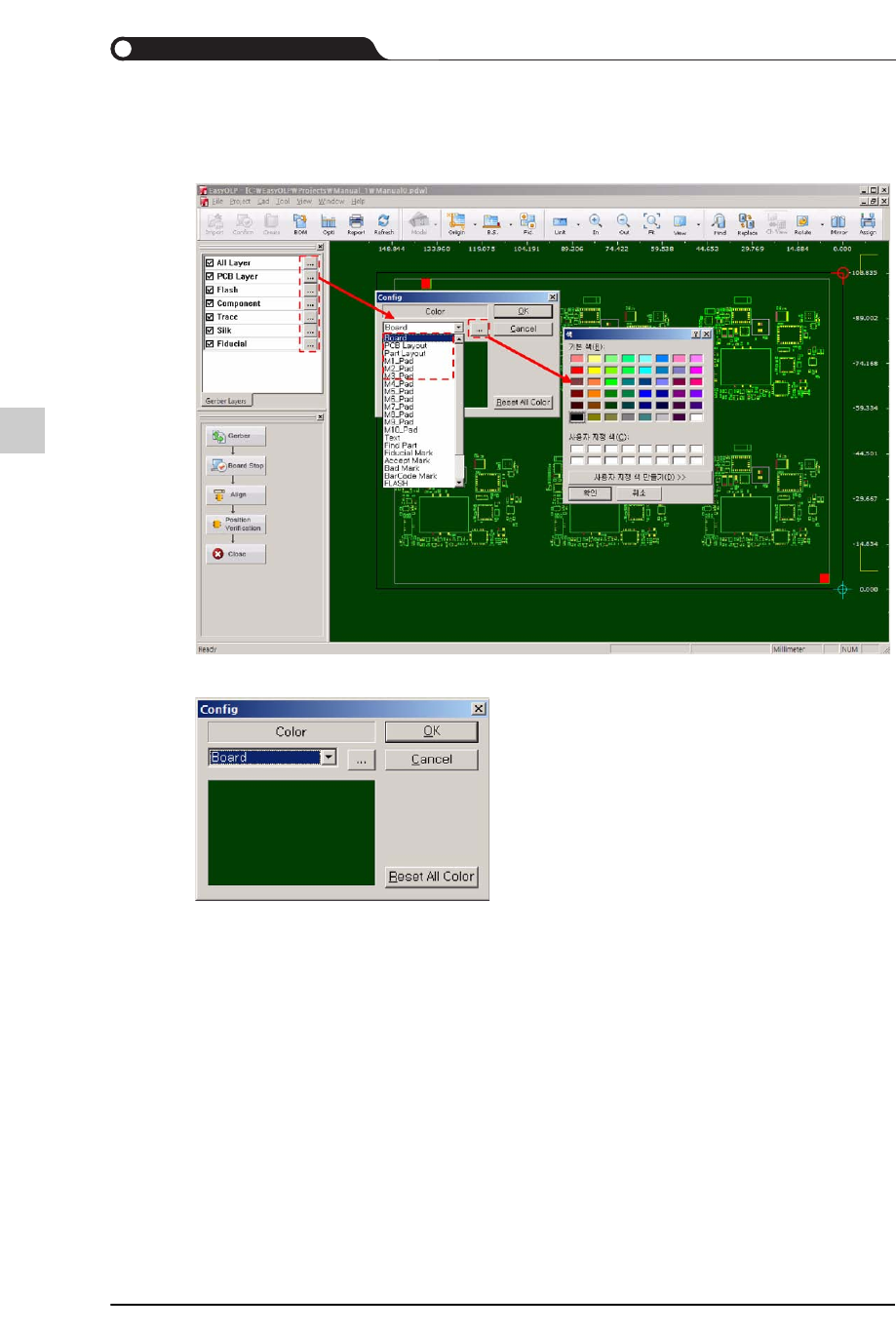

圈选或解除各层旁边的复选框就能显示或隐藏该层，单击<…>键就能设置该层的
颜色。
Figure9.21
可以修改层颜色的配置对话框
9-145
EasyOLP
9.10.2. Board Stop

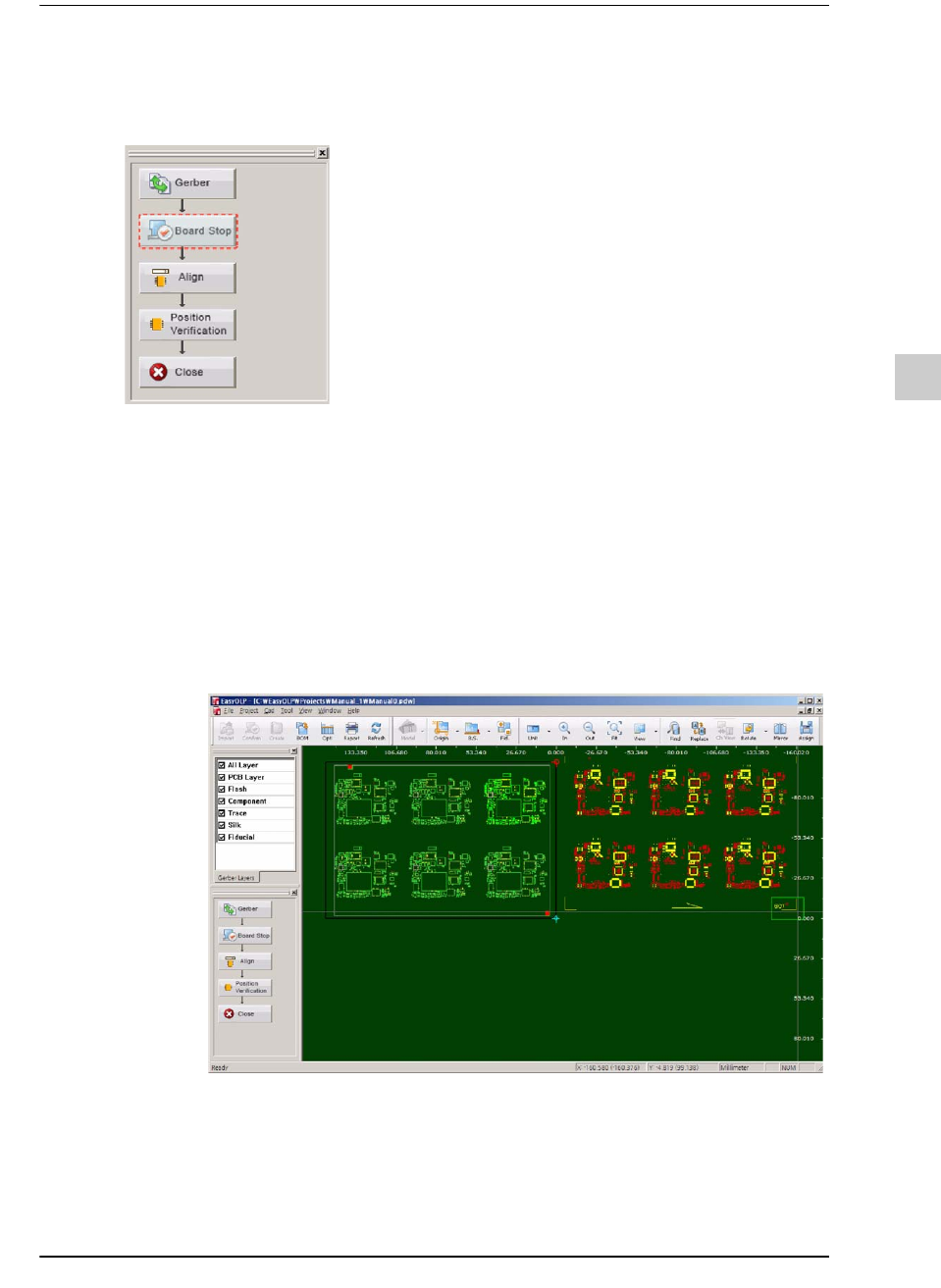

Figure9.22 Board Stop
该作业可以大略地使Gerber Layer与 PCB Layer维持一致。单击Board Stop键时会出
现Gerber Layer，并且转换成允许修改Board Stop位置的模式。
使用者在Gerber Layer找到Board Stop的位置后单击。
设定了Board Stop的位置后，PCB Layer也会把Board Stop的位置改成相应位置。
总而言之，该作业有助于精密测定PCB Layer的Placement Origin Offset值。
作业顺序如下。
STEP1. 显示出Gerber Layer与PCB Layer时，板子定位挡片及装贴点等将如下图所
示无法准确地一致。
STEP2. 单击Gerber导引视图(Gide view)的<Board Stop>键后，找出并单击Gerber
Layer的Board Stop位置。
9-146
lvswG}]
lvswG}]

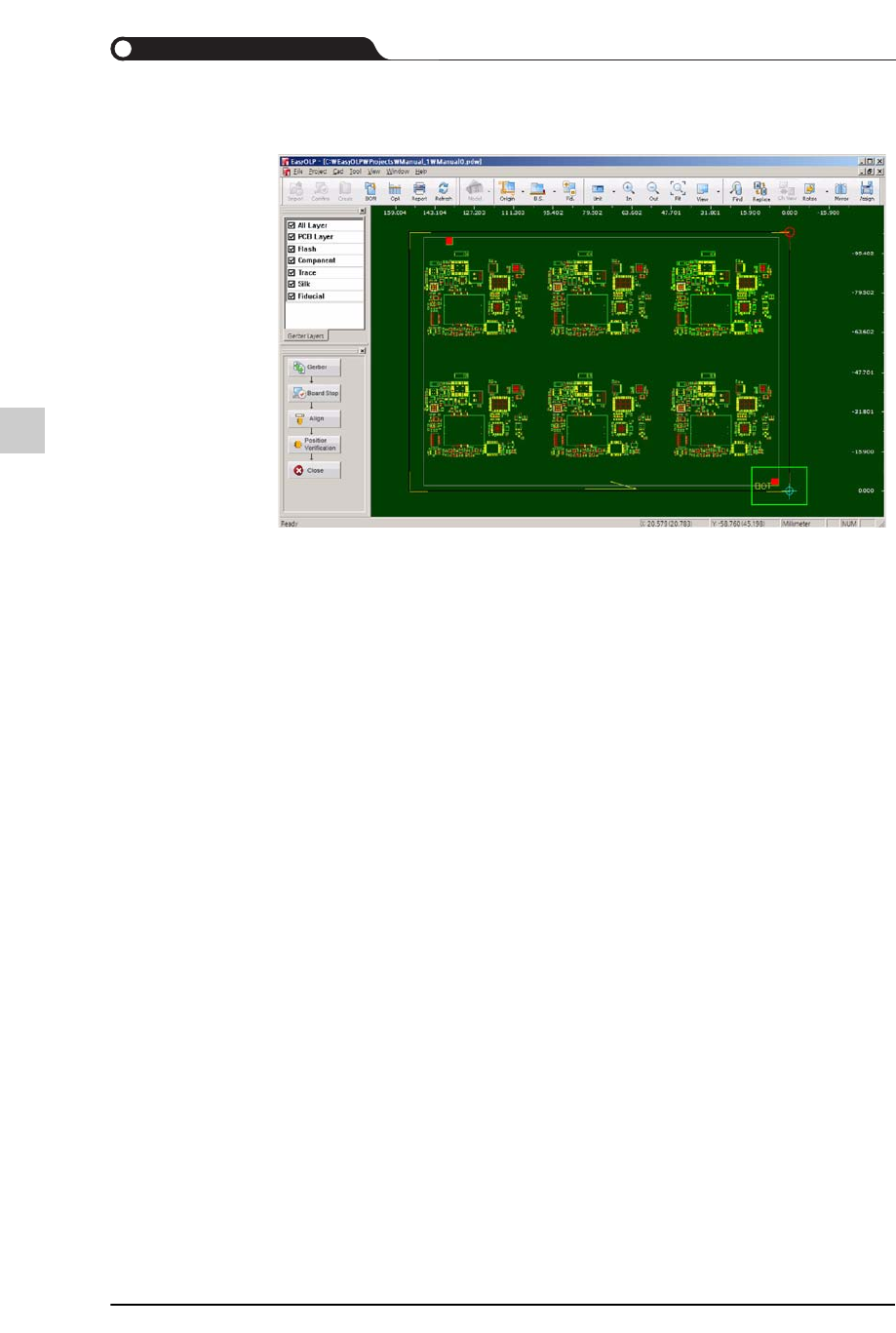

Figure9.23 Board Stop in Gerber
以单一Board Stop位置为基准显示Gerber Layer与 PCB Layer。
