9-147 EasyOLP 9.10.3. Align Figure9.24 Align in Gerber 该作业可以准确地使 Gerber Layer 与 PCB Layer 维持一致。 为了验证装贴点而需要使 位置一致。 作业顺序如下。 STEP1. Gerber Layer 与 PCB Layer 的装贴点图形不一致时， 将如下显示。 Zoom In 时， 可以更详细地查看两个层 (Layer) 之间的差异。
9-146
lvswG}]
lvswG}]
Figure9.23 Board Stop in Gerber
以单一Board Stop位置为基准显示Gerber Layer与 PCB Layer。
9-147
EasyOLP

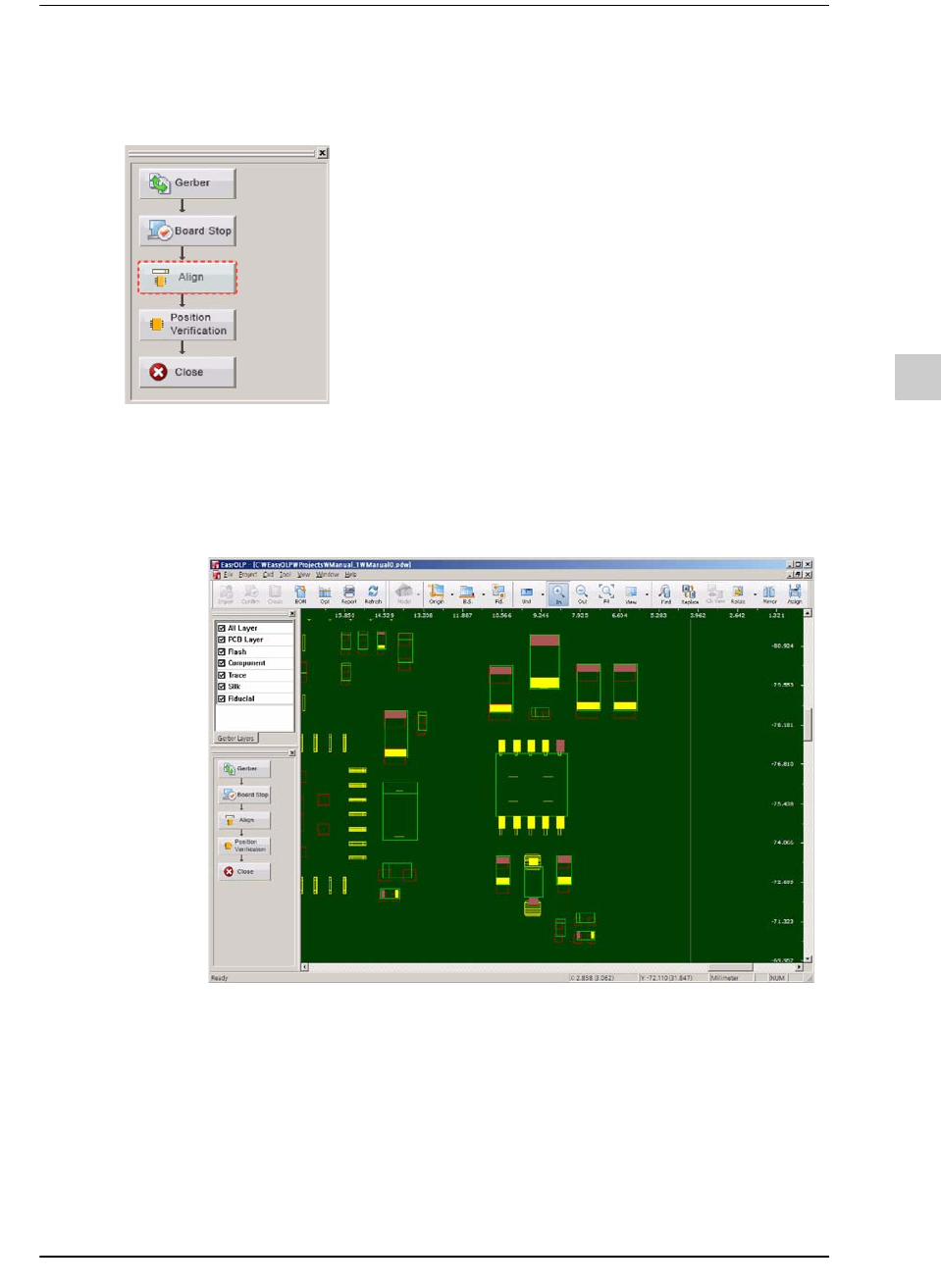

9.10.3. Align
Figure9.24 Align in Gerber
该作业可以准确地使Gerber Layer与 PCB Layer维持一致。为了验证装贴点而需要使
位置一致。
作业顺序如下。
STEP1. Gerber Layer与PCB Layer的装贴点图形不一致时，将如下显示。
Zoom In时，可以更详细地查看两个层(Layer)之间的差异。
9-148
lvswG}]
lvswG}]

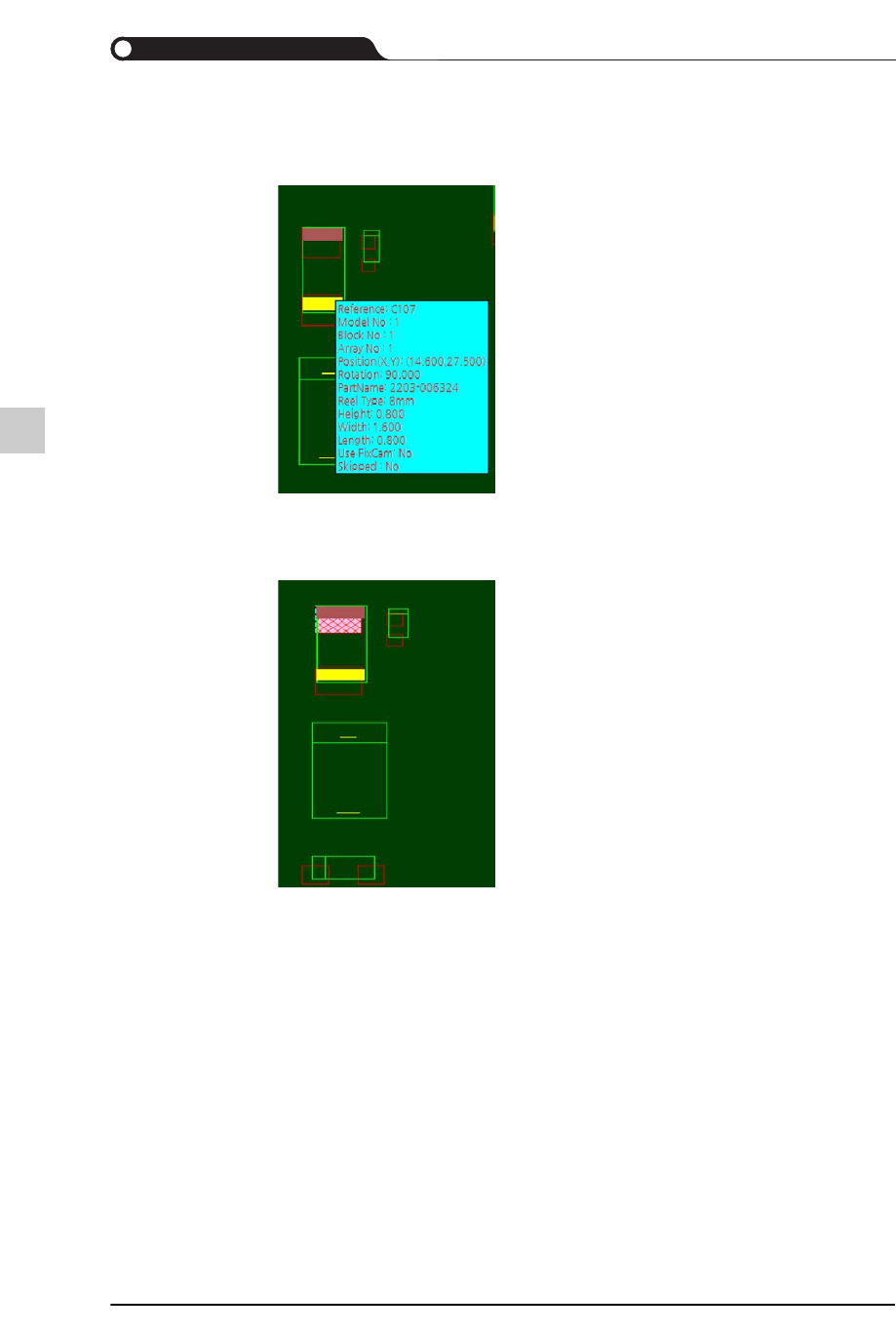

STEP2. 选择了需要映射的元件后，再确认该元件的参考标记。只要把鼠标移动到
该元件就能通过工具提示(tooltip)确认参考标记。
STEP3. 单击<Align>键后选择需要映射(match)的元件的Pad图案。
例如，如果元件具有2个引线，单击第一个引线后如下所示选择Pad。
双击第二个引线(lead)时，将出现下列Part List。
