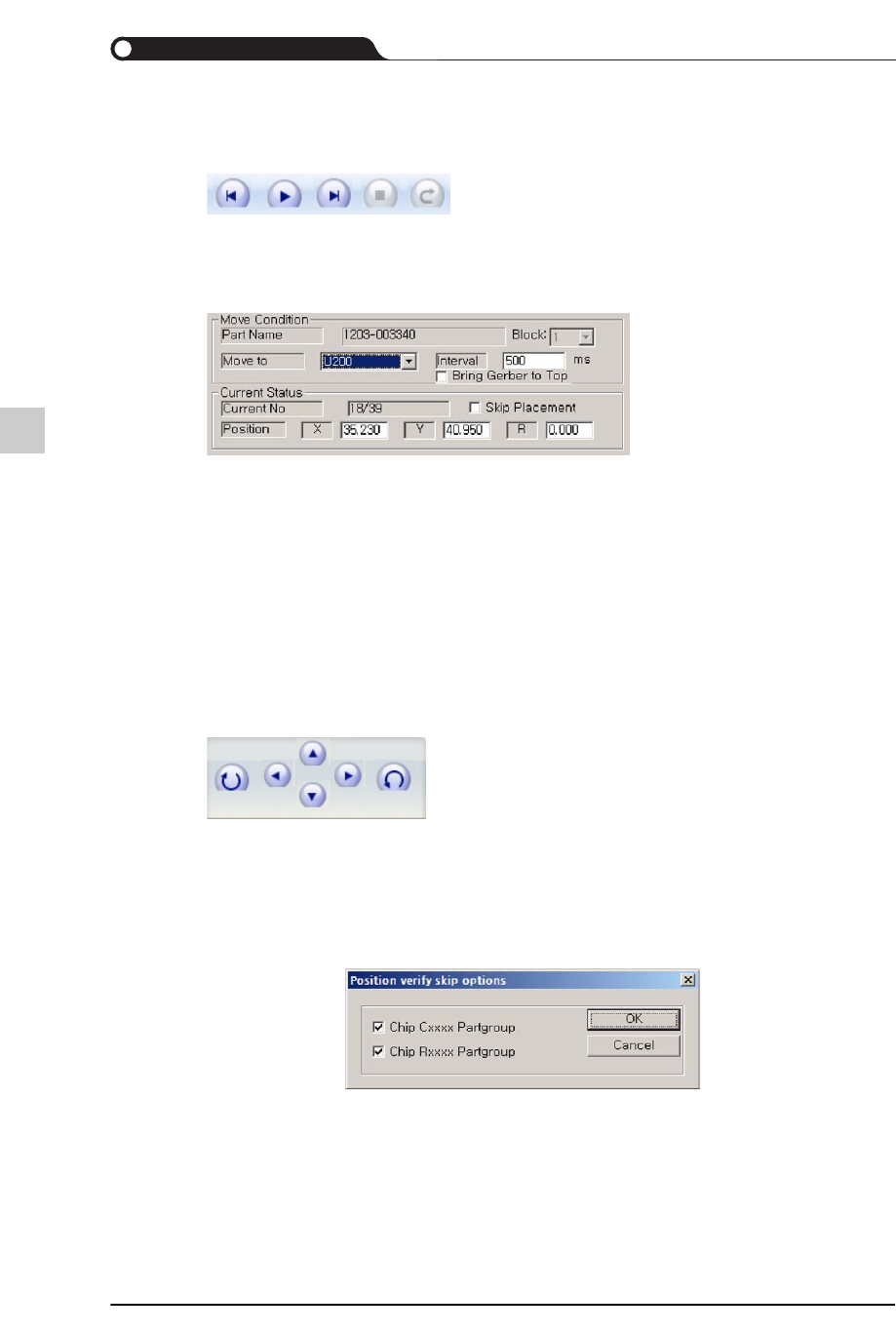

9.10.4.1. Position Verification画面的说明
上述各键均为贴装点验证作业的相关按键。
从左到右依次为“上一个参考标记”、“开始验证装贴点”、“查看下一个参考标记”、“装贴点
停止移动”、“重新开始”键。
显示装贴点移动选项的设定及当前装贴点的基本信息。
Part Name
元件名
Move to
选定参考点名。可以在这里直接移动到特定参考点。
Interval Time
单位是ms，在这里进行贴装点验证play时，将在超过了设定值时自动
移动到下一个贴装点。
Current No
表示当前贴装点/整体贴装点。
Position X/Y/
R
显示相应参考点的位置与角度。使用者可以在这里直接输入数值。
上述各键可以修改贴装点。各方向键可以使贴装点移动，左右两侧的按键可以调整装贴角
度。
从左到右依次为“Rotate +90degress”、“Move 0.025 mm left”、“Move 0.025 mm up(朝上
)”、“Move 0.025 mm down(朝下 )”、“Move 0.025 mm right”、“Rotate -90degress”键。
Skip
可以选择需要跳过贴装点验证作业的元件Group。
Apply
把修改后的装贴信息(装贴点位置、元件供应角度、1号 Pin编号)反映
到CAD。
9-153
EasyOLP
<<

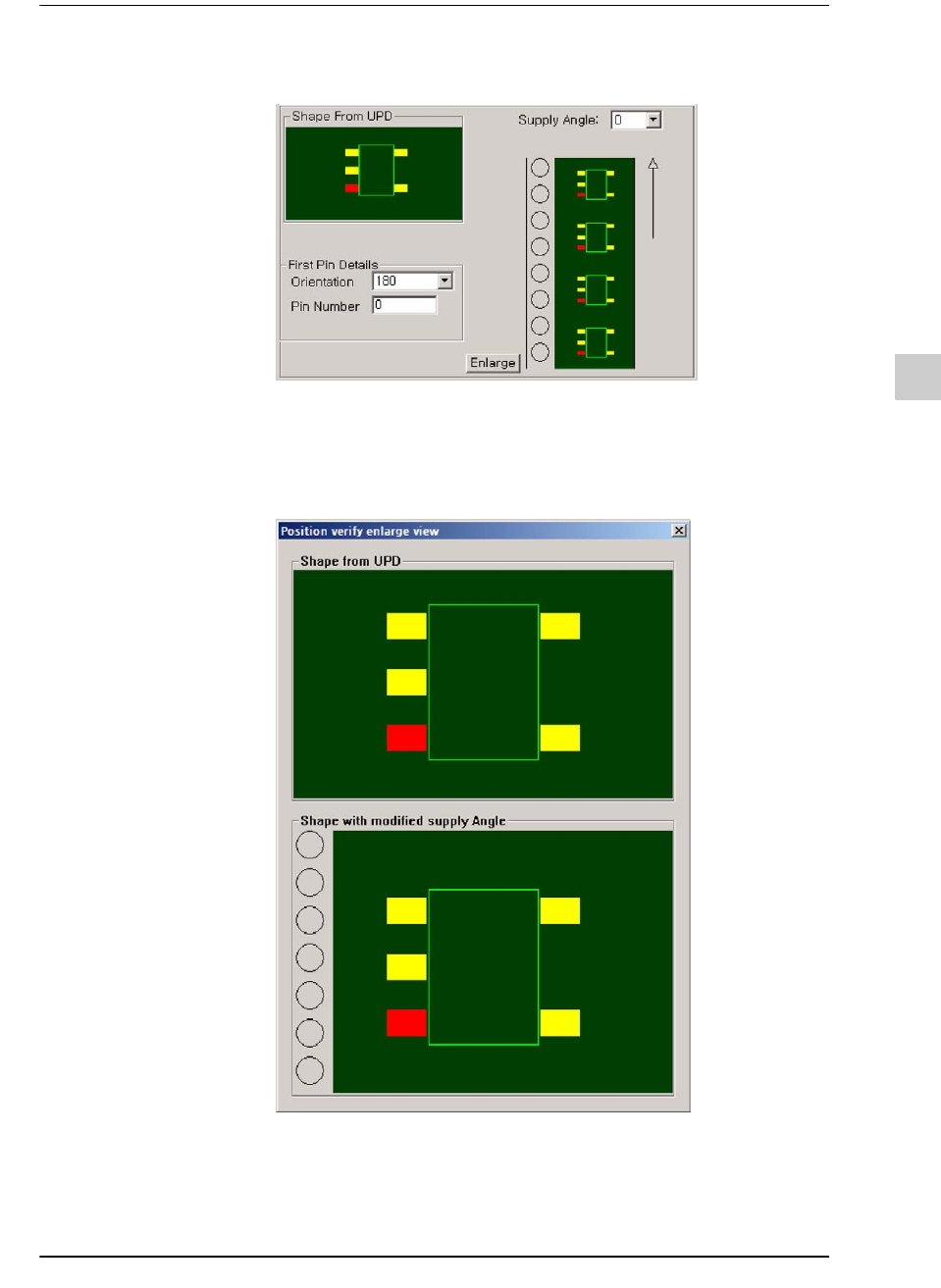

可以调出调整供应角度的窗口。
Fisrt Pin
Detail
调整第一个Pin编号信息。 参阅Part Brower。
Supply Angle
调整元件供应角度。 参阅Part Brower。
Enlarg 通过大画面显示元件的登记角度与供应角度。
9-154
lvswG}]
lvswG}]

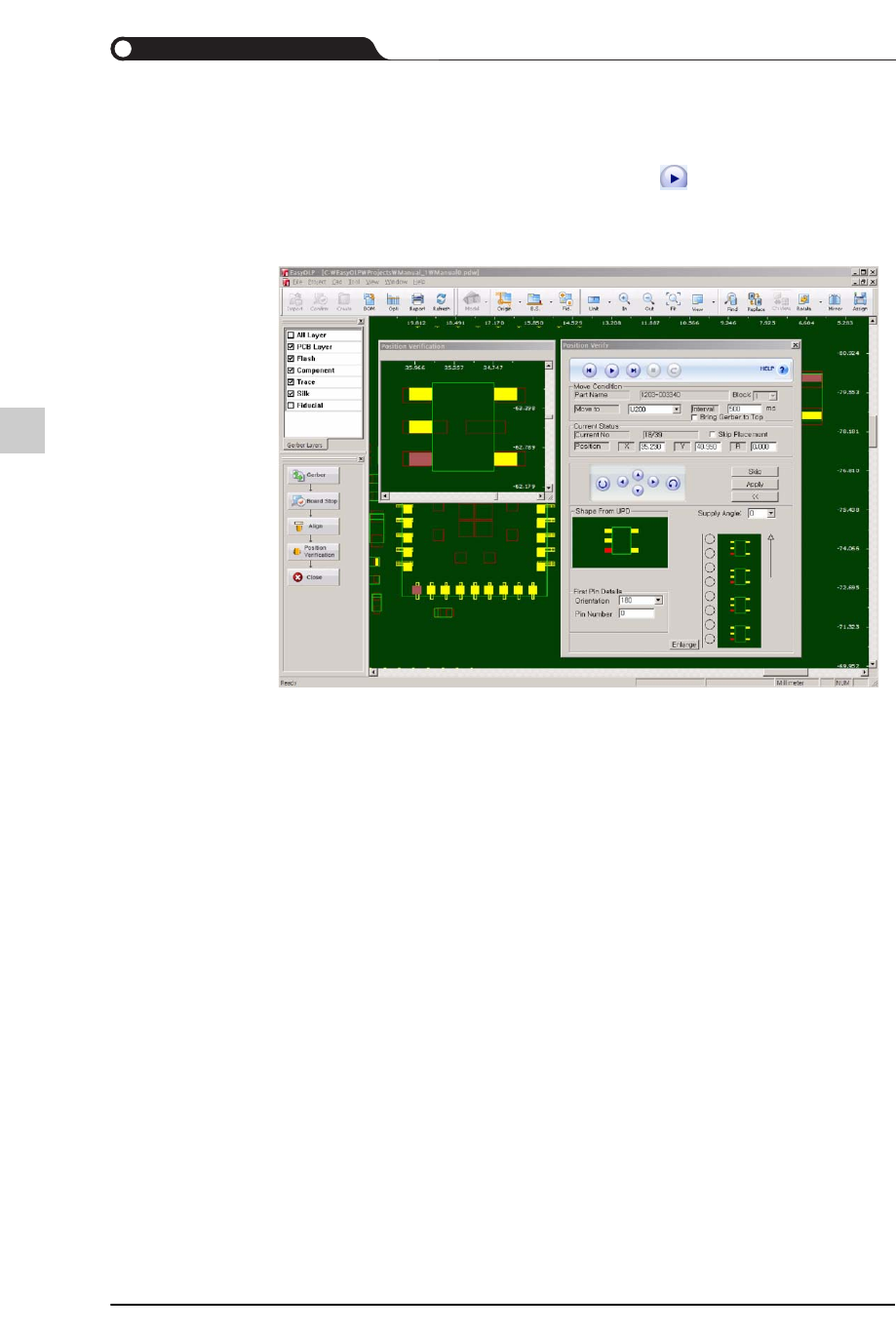

9.10.4.2. 装贴点的验证
STEP1. “Move To”下拉组合框选择了某一零件后单击 键时，可以执行Position
Verification
Figure9.28 ‘Position Verify’ Dialog
