9-157
EasyOLP

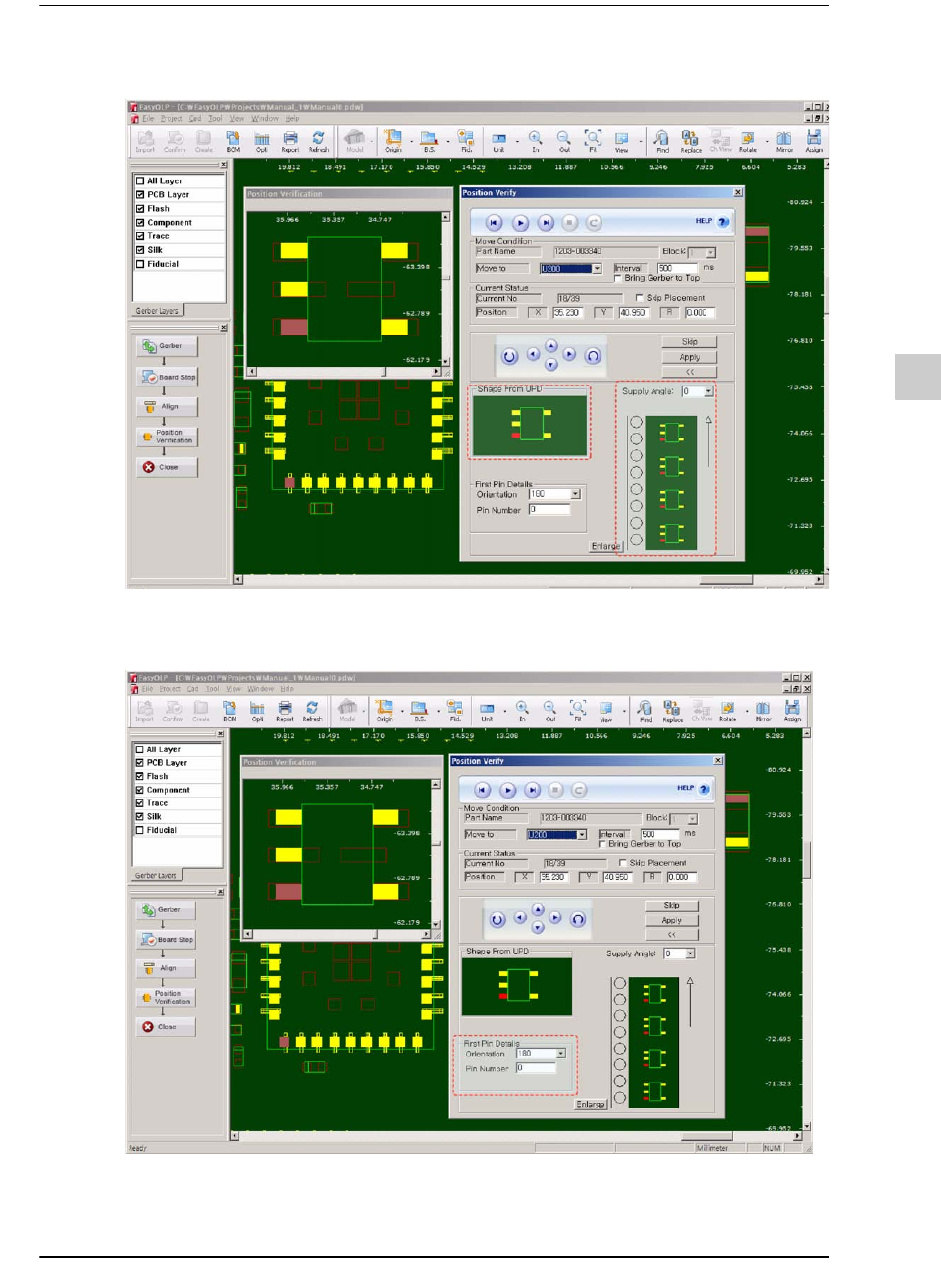

Figure9.31 ‘Supply Angle’in Position Verification
也可以如下图所示在扩展的对话窗口上选择“Orientation Angle”。
Figure9.32 ‘Orientation’ in Position Verification
使用者需要判断应该调整装贴角度，还是应该调整供应角度或者1号Pin位置。
9-158
lvswG}]
lvswG}]
如果确定元件按照扩展窗口下侧显示的方式供应则需要修改装贴角度；即使装贴
角度正确，如果供应角度错误，还是需要修改其供应角度与装贴角度。
也就是说，只有在元件供应角度的输入正确的情形下才能有效地使用该功能。
注意 如果是非对称元件，供应角度输入错误时，将因为视觉识别失败
而无法在没有修改供应角度的情形下开始生产PCB。但 ，如 果 是
对称元件，即使供应角度错了180度，也会因为识别成功而使贴
片机直接装贴。
如果是单一装贴角度的错误，可以视为该装贴角度的错误；如果
是供应角度的错误，则需要重新检查使用该元件的一切贴装点的
角度。
9.10.5. Close (装贴点验证完毕)

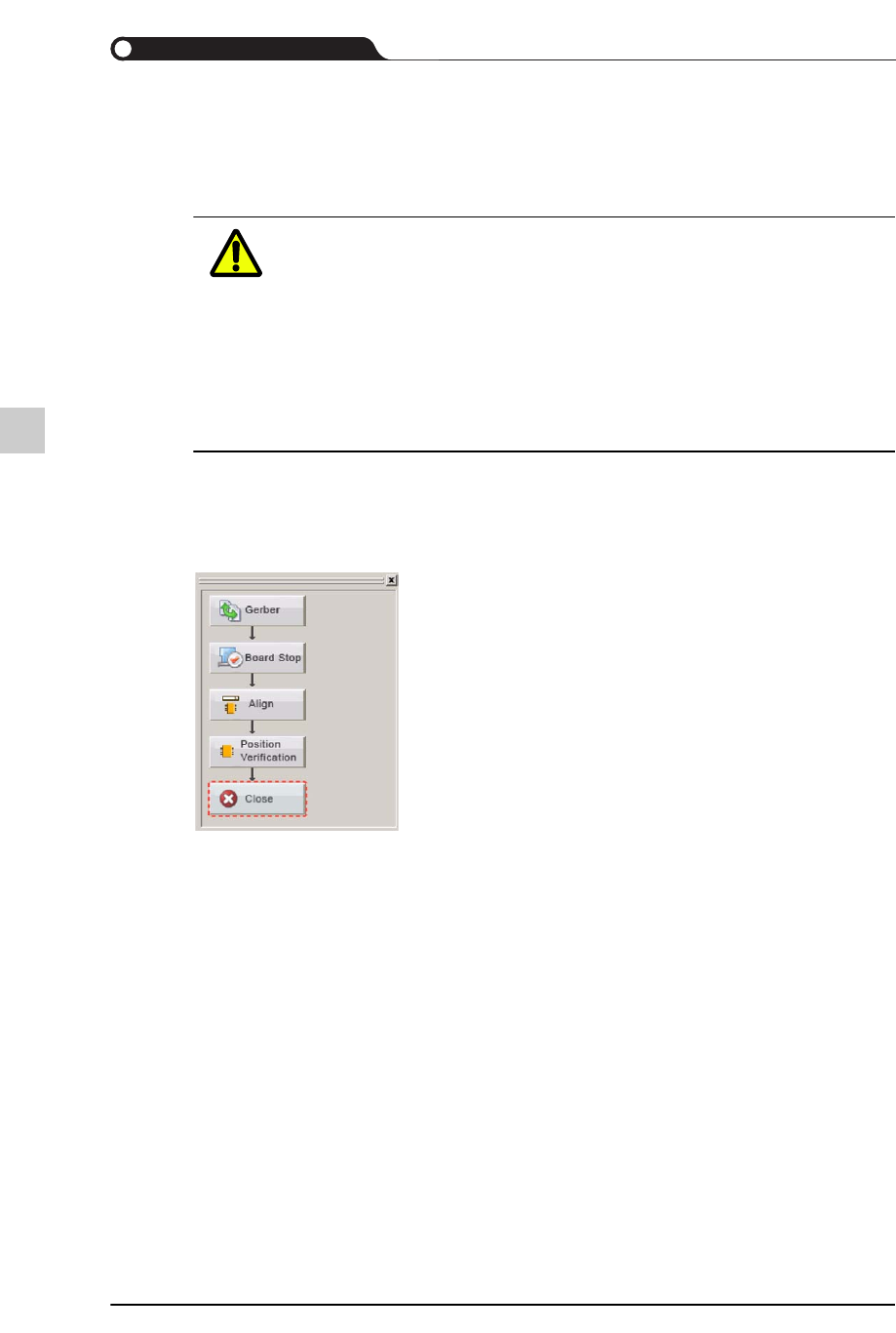

Figure9.33 Close in Gerber Guidance View
一切装贴点的验证作业完毕后，关闭一切相关画面后在“Gerber Guidance View”对话
窗口单击<Close>键。将从 Gerber Guidance画面转换到EasyOLP Guidance画面。
9-159
EasyOLP
9.11. Board View 输出
EasyOLP提供下列功能。
1) 提供了CAD view与Gerber View的印刷选项。
2) 把EasyOLP的画面输出到透明胶片上，然后与来自Gerber File的图像重叠，就能
看出PCB文件的错误。
3) 提供1:1印刷选项。
4) 提供“全部层”或“选定层”的Print setup对话框。使用者可以利用选项印刷“全部
层”或“选定层”。
9.11.1. Board View的输出功能
电路板画面图形的输出方法如下。
印刷预览：
STEP1. Print Preview option由File Menu option提供。

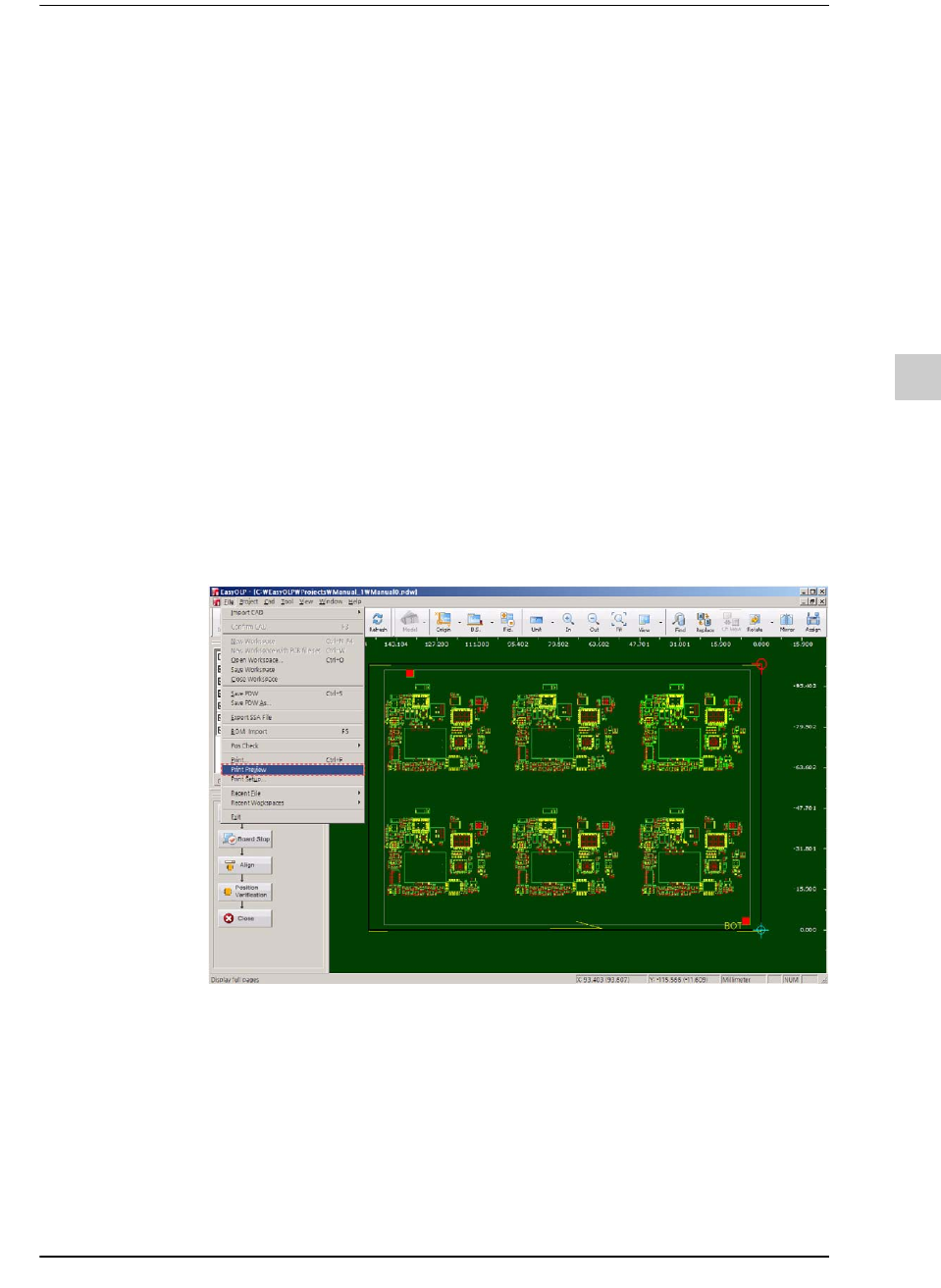

Figure9.34
印刷预览
STEP2. 单击印刷预览选项。
