9-174

lvswG}]

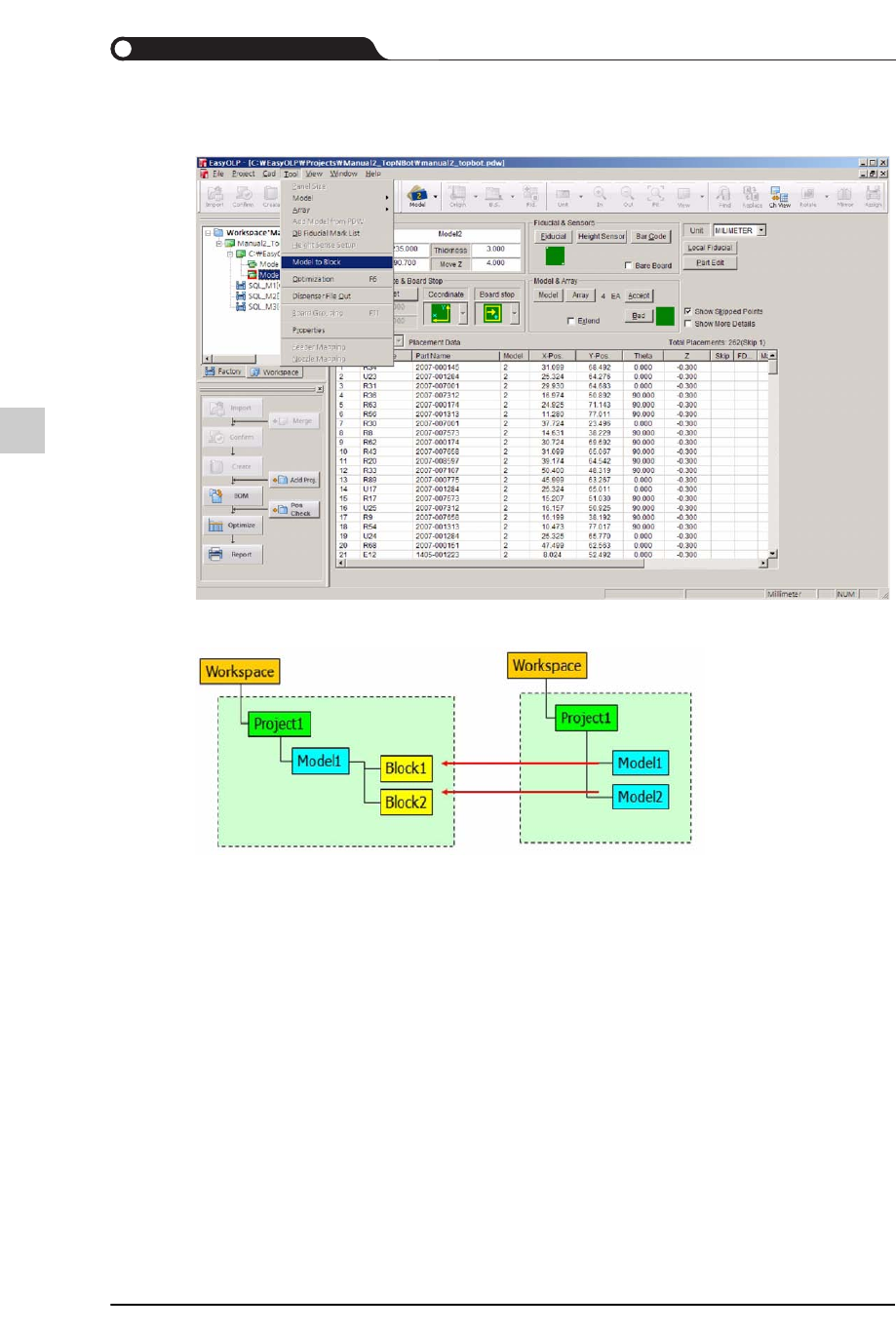

但，区块的偏置值无法自动带来。因此需要由用户进行设定。

该图形显示了从型号转换到区块的情形。

10-1

Chapter 10

Chapter10.

Part Browser

10.1. Overview

10.1.1. Part Browser 的主要功能

Part Browser可以轻易地管理EasyOLP所使用的元件。使用者可以通过Part Browser

添加、编辑及删除元件。可以轻易查询在EasyOLP进行作业的程序中查找最近修改

的元件或未登记的元件、优化过程中出现问题的元件、标准数据库、Workspace所使

用的元件等。

Part Browser的主要功能如下：

 Part/Parts的 Import

 Part/part的 Export

 检索Part名

 检索Profile名

 把Part复制到Clip Board

 Part的创建

 Part的删除

 Part的添加

 Profile的编辑

 针对未登记的Part的剪切 (Cut)与粘贴 (Paste)

 使用“TargetDB”时允许选择元件数据库

 Part/Profile，Line/Global数据库之间的比较

10.1.2. Part Browser执行屏幕 - Execution screen

零件浏览器的初始屏幕如下。

10-2

lvswG}]

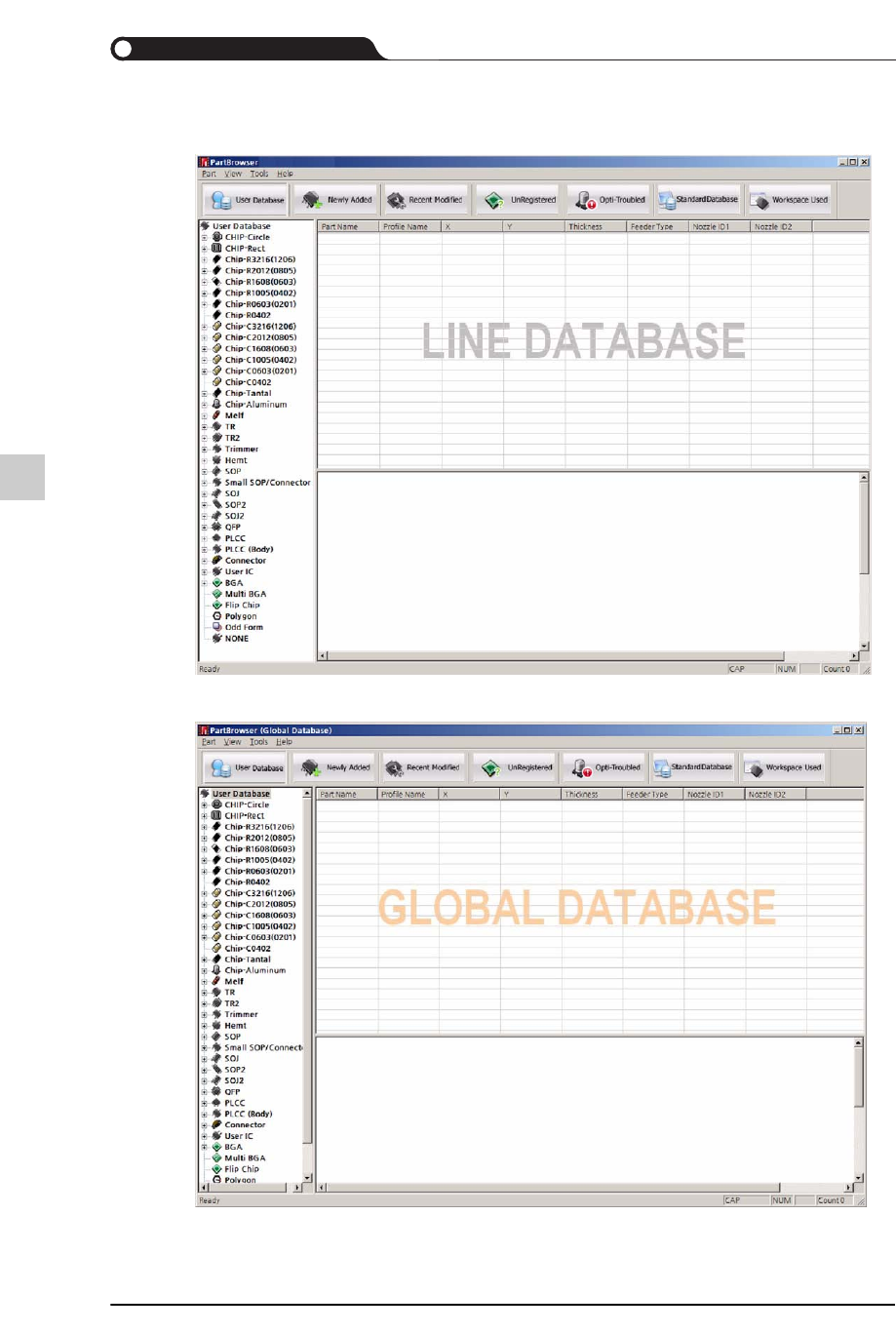

Figure10.1 Line Part Browser

执行屏幕

Figure10.2 Global PartBrowser

执行屏幕
