10.5.2. Handling 选项卡

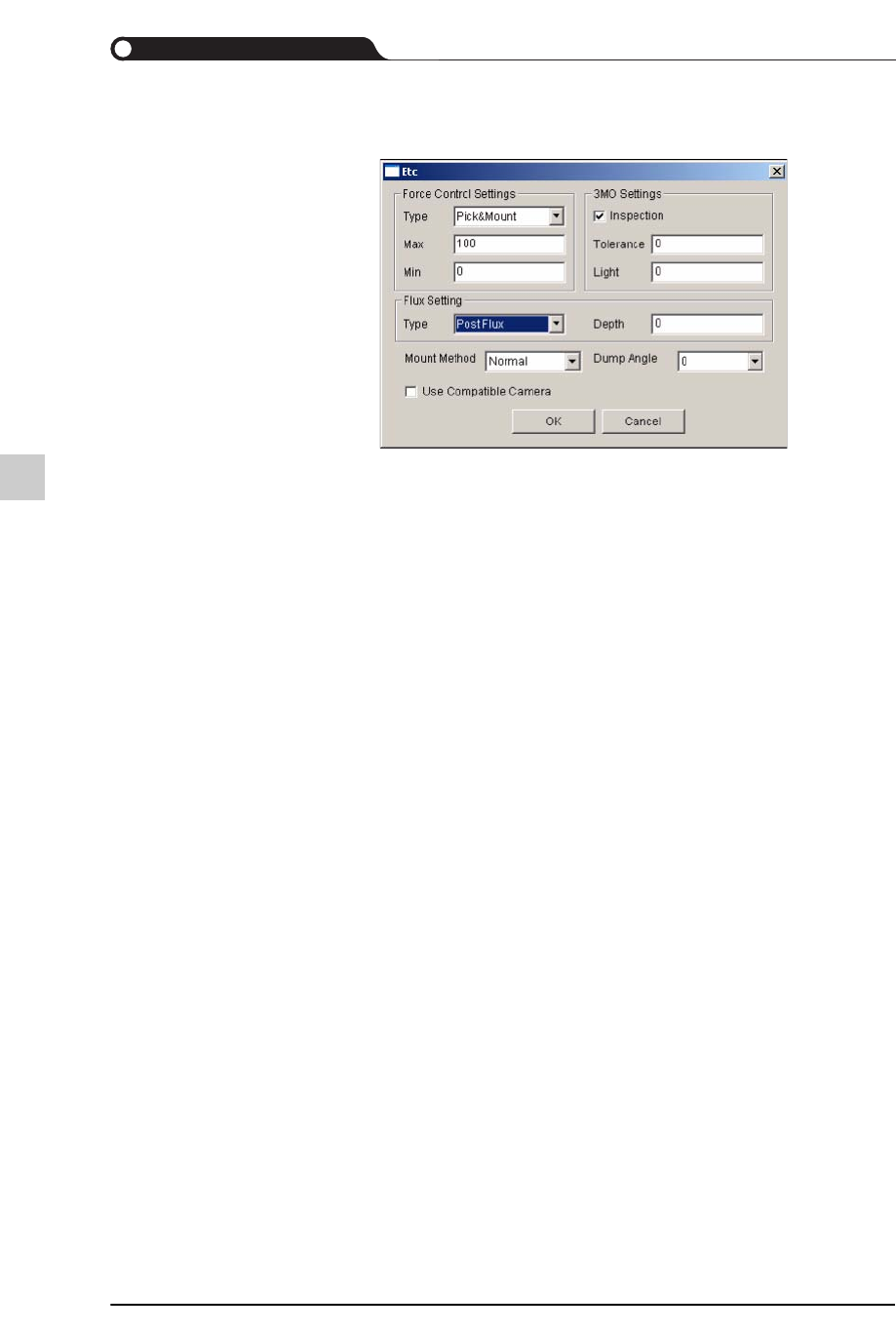

选择Handling选项卡时，将弹出下列对话框。
<Adv.
Settings>
设定其它参数。
Force Control
Settings
可以设定是否在元件吸附或装贴过程中使用
Force Control。
3MO Settings
可以设定是否进行3MO(3维检查)。
Flux Setting
设定Flux的相关事项。
Mount
Method
设定Normal或Virtual Pick。
Dump Angle
在0，45，90，135，180，225，270，315中进行
设定。
Use
Compatible
Camera 复选
框
为了提高作业效率，可以在登记元件时设定是
否允许FOV相同的其它摄像机进行作业。
10-27
Part Browser

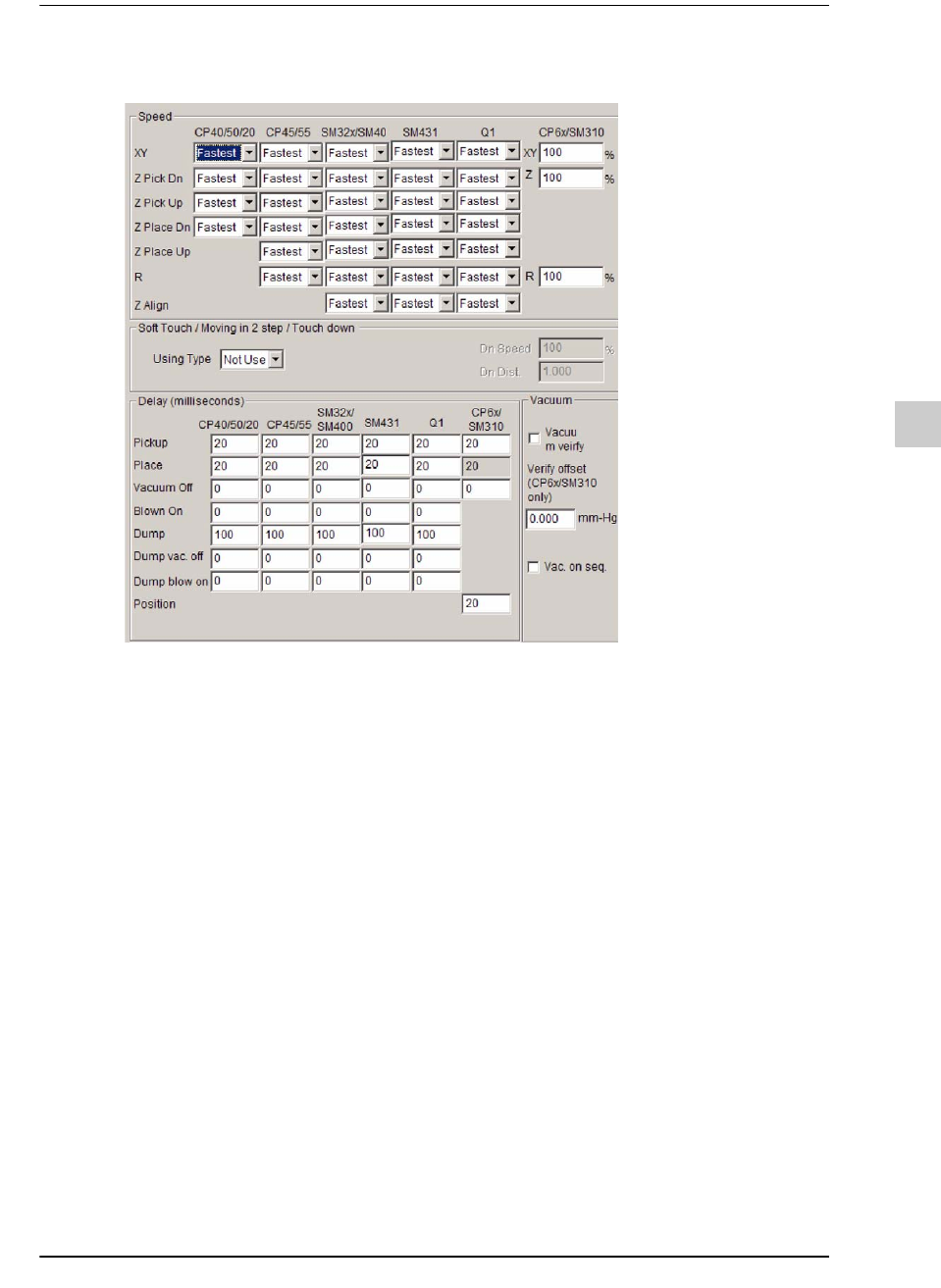

可以设定元件Pickup时的设备速度、设定元件装贴时的迟滞(Delay)。
Speed
可以设定各设备在拾取元件时的速度。
XY
XY驱动轴的移动速度
Z Pick Dn
为了吸附元件而使Head下降时，Z驱动轴的移动速度
Z Pick Up
吸附元件后Head上升时，Z驱动轴的移动速度
Z Place Dn
为了装贴元件而使Head下降时，Z驱动轴的移动速度
Z Place Up
装贴元件后Head上升时，Z驱动轴的移动速度
R
元件的旋转速度
Z Align
识别元件时Z驱动轴的移动速度
XY(%)
XY驱动轴的移动速度 (%单位)。数值介于30-100之间，100%时
最快。
Z(%)
Z驱动轴的移动速度 (%单位)。数值介于 30-100之间，100%时最
快。
R(%)
R轴的旋转速度 (%单位)。数值介于 30-100之间，100%时最快。
10-28
lvswG}]
lvswG}]
Soft Touch / Moving in 2 step / Touch Down
可以设定装贴及吸附之前的Z驱动轴速度。
Delay(units in ms)
设定各种Delay时间。
Using Type
使装贴及吸附之前的Z驱动轴速度与平时速度不同。可以增加实装
贴及吸附的速度。
选择选项为None(不使用)、Pick(仅限于吸附时)、Mount(仅限于
装贴时)、Pick&Mount(适用于吸附及装贴作业)。
Soft Touch，Moving in 2 step，Touch Down的意义相同，只是根据
设备而使用不同术语。
• Soft Touch : CP45 系列
• Moving in 2 step : CP40 系列
• Touch Down : CP60 系列
Dn Speed
达到了Touch Down 距离后，Z驱动轴的速度(30-100%)
Dn Dist.
适用Touch Down 速度的距离。可以测定 Board表面的最上端到当
前所吸附元件的本体(Body)或引脚底部为止的距离。仅限于CP60
系列的设备。
Pickup
拾取元件时，从Head下降完毕并停止起到上升之前的时间。
Place
装贴元件时，从Head下降完毕并停止起到上升之前的时间。
Vacuum Off
装贴元件时，从Head下降完毕并停止起到 Vacuum进行 Off之前的
时间。
Blown On
装贴元件时，Head下降完毕并停止后，从开始进行Gripper On到
Gripper Off为之的时间。
Dump
倾倒(Dump)元件时，从Head下降完毕并停止起到开始上升之前
的时间。
Dump vac.
off
倾倒(Dump)元件时，从Head下降完毕并停止起到Vacuum 进行
Off之前的时间。
Dump blow
on
倾倒(Dump)元件时
， Head下降完毕并停止后，
从开始Vacuum
Off到 Blown On之前的时间。
倾倒(Dump)元件时， Head下降完毕并停止后，从开始 Gripper
On到Gripper Off的时间。
Position 仅限于
Position
仅限于CP6x系列及 SM310设备。
