10-28
lvswG}]
lvswG}]
Soft Touch / Moving in 2 step / Touch Down
可以设定装贴及吸附之前的Z驱动轴速度。
Delay(units in ms)
设定各种Delay时间。
Using Type
使装贴及吸附之前的Z驱动轴速度与平时速度不同。可以增加实装
贴及吸附的速度。
选择选项为None(不使用)、Pick(仅限于吸附时)、Mount(仅限于
装贴时)、Pick&Mount(适用于吸附及装贴作业)。
Soft Touch，Moving in 2 step，Touch Down的意义相同，只是根据
设备而使用不同术语。
• Soft Touch : CP45 系列
• Moving in 2 step : CP40 系列
• Touch Down : CP60 系列
Dn Speed
达到了Touch Down 距离后，Z驱动轴的速度(30-100%)
Dn Dist.
适用Touch Down 速度的距离。可以测定 Board表面的最上端到当
前所吸附元件的本体(Body)或引脚底部为止的距离。仅限于CP60
系列的设备。
Pickup
拾取元件时，从Head下降完毕并停止起到上升之前的时间。
Place
装贴元件时，从Head下降完毕并停止起到上升之前的时间。
Vacuum Off
装贴元件时，从Head下降完毕并停止起到 Vacuum进行 Off之前的
时间。
Blown On
装贴元件时，Head下降完毕并停止后，从开始进行Gripper On到
Gripper Off为之的时间。
Dump
倾倒(Dump)元件时，从Head下降完毕并停止起到开始上升之前
的时间。
Dump vac.
off
倾倒(Dump)元件时，从Head下降完毕并停止起到Vacuum 进行
Off之前的时间。
Dump blow
on
倾倒(Dump)元件时
， Head下降完毕并停止后，
从开始Vacuum
Off到 Blown On之前的时间。
倾倒(Dump)元件时， Head下降完毕并停止后，从开始 Gripper
On到Gripper Off的时间。
Position 仅限于
Position
仅限于CP6x系列及 SM310设备。
10-29
Part Browser
Vacuum
设定Vacuum的相关事项。
10.5.3. Vision 选项卡
Vision选项卡的画面及选项将根据元件群而以各种形态出现。
同一选项或者可以整合显示的元件群将在整合后统一说明。
10.5.3.1. 共同区域

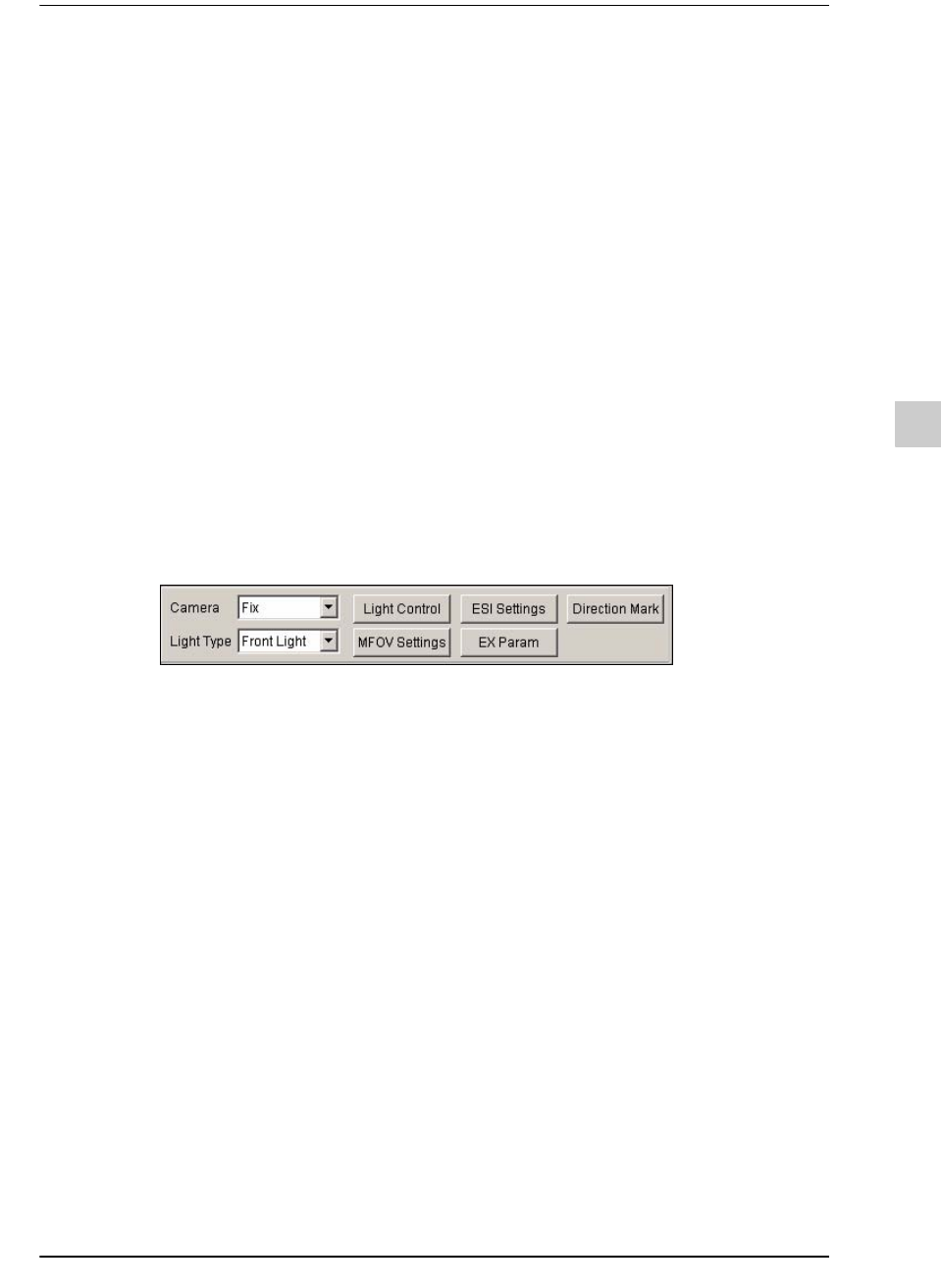

Camera 及 Light
设定Camera及Light后识别元件。以可以适用于一切元件群的BGA或QFP元件
的选项为例进行说明。
Vacuum
verify
设定是否使用Vacuum verify功能。
Verify offset
(CP-60 only)
设定可检测吸嘴上是否存在元件的Offset值。
Vac. on seq.
为了检查Vacuum 而连续Pick Up时进行设定。
Camera
设定元件识别用摄像机。
None
不使用摄像机。
Fix
Stage摄像机
Fly
Flying摄像机
Light Type
设定元件识别用照明形式。
Front Light
元件亮度高于背景时。
Back Light
元件亮度低于背景时。
10-30
lvswG}]
lvswG}]
<Light
Control>
设定元件识别摄像机的照明。
元件DB含有各设备的照明值。因此使用者需要设定各照明值。读入元
件时，Teaching值将于以更新，其余的现有设定值则维持不变。
Export时，使用者在元件数据库编辑器(Part Editor)设定了适合各设备
的照明值后，将按照符合照明形式的照明值创建元件数据。
各细项的说明如下。
Side Side照明值(0 - 15)
Outer
Outer照明值 (0 - 15)
Inner
Inner照明值 (0 - 15)
Back
Back Linght照明值(0 - 15
<ESI
Settings>
设定CP60设备的元件特定参数。
各细项说明如下，需要使用该功能时只要圈选该复选框即可。
Bound
Check
在识别元件的本体与包含引脚的引脚外廓区X、Y
时，可以设定是否使用系统所设定的基本识别容许范
围
