10-32
lvswG}]
lvswG}]

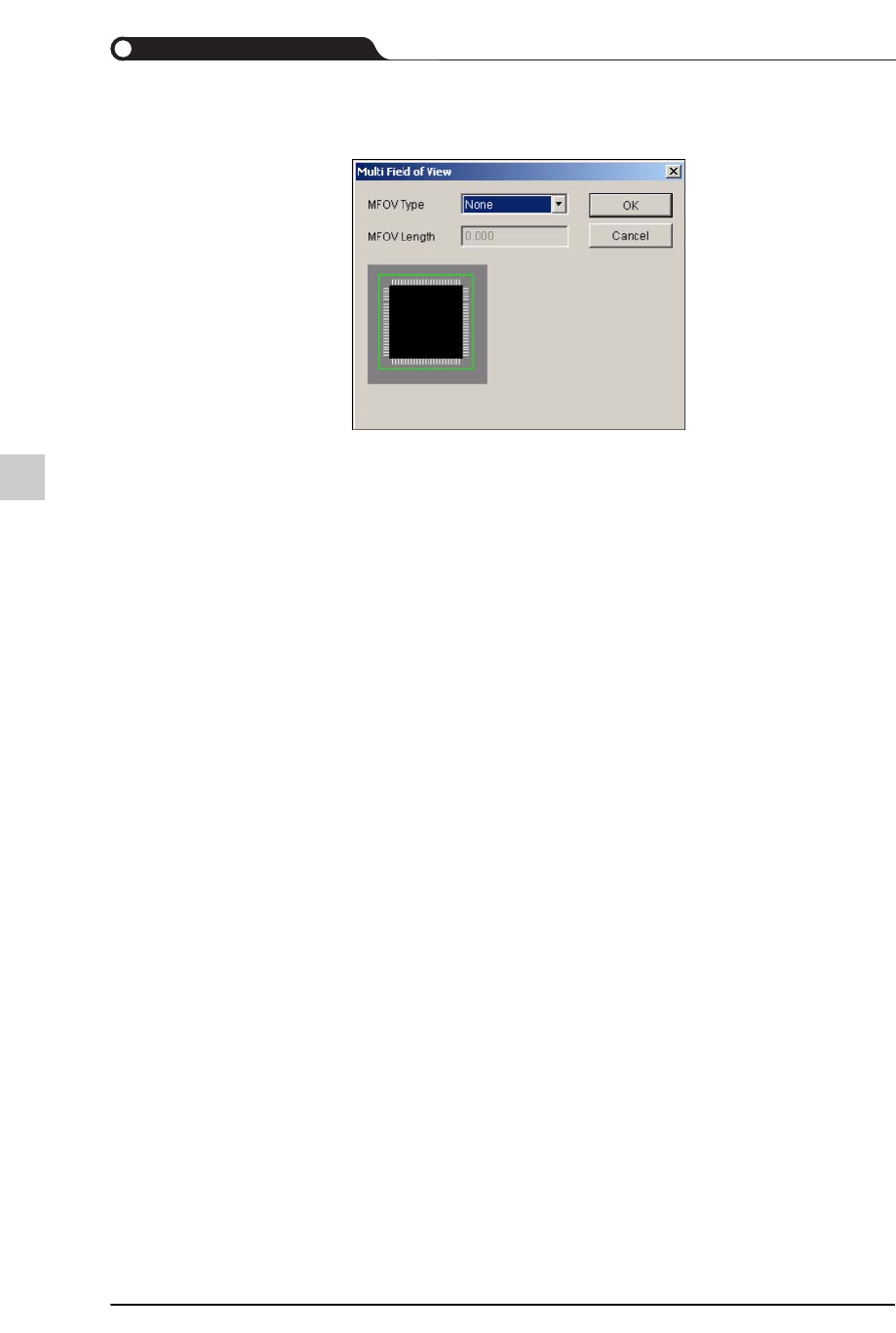

<MFOV
Settings>
设定分隔识别的形式。
MFOV Type Cross 2P
对于对角相对的2个角部进行分隔识别。
Cross 4P
对于4个角部进行分隔识别。
Linear 2H
以水平方向进行2分隔识别。
Linear 2V
以垂直方向进行2分隔识别。
Linear 3H
以水平方向进行3分隔识别。
Linear 3V
以垂直方向进行3分隔识别。
Linear 4H
以水平方向进行4分隔识别。
Linear 4V
以垂直方向进行4分隔识别。
MFOV
Length
分隔识别时，各View的元件移动距离。
10-33
Part Browser
<EXPara
m>
设定其它参数，包括Extra Parameter选项卡与Direction Check选项
卡。

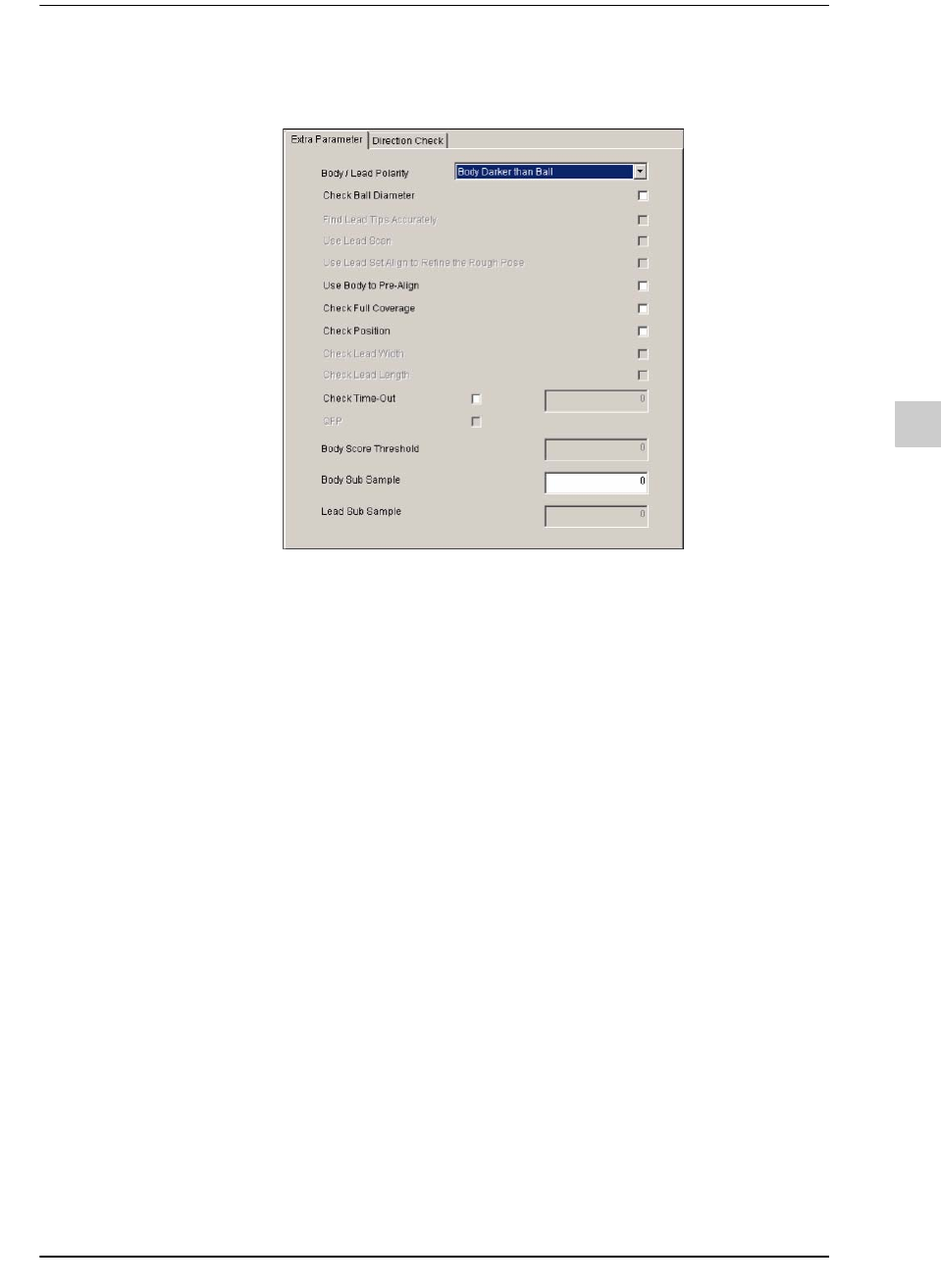

Extra Parameter选项卡的设定事项如下。
Body/Lead
Polarity
元件本体(Body)的亮度高于 Lead时设定为Body
Lighter than Lead，显得较暗时设定为Body Darker
than Lead。
Check Ball
Diameter
检查Ball的直径是否在容许值以内。
Find Lead
Tips
Accurately
准确地识别Lead尾端。
Use Lead
Scan
通过Lead Scan检索Lead。
Use Lead
Set Align to
refine the
Rough Pose
识别元件时利用元件的Lead信息计算元件的大略位
置。
Use Body to
Pre-Align
识别元件时利用Body信息计算元件位置。
Check Full
Coverage
可以设定为检查整体Ball后要求所有的Ball都在容许
误差范围以内，或者设定为即使一部分Ball脱离了容
许误差范围也利用其余Ball计算元件中心。
Check
Position
检查各Ball的位置是否在容许值以内。
Check Lead
Width
检查Lead宽度是否在容许值以内。
10-34
lvswG}]
lvswG}]
Check Lead
Length
检查Lead长度是否在容许值以内。
Check Time-
Out
可以设定识别元件时识别时间Time-Out(单位：msec)
QFP
QFP元件时圈选。由于处于非激活状态，使用者无法
任意设定，需要由程序自动设定。
Body Score
Threshold
可以设定识别Body时的Body的Threshold(0 -
100)。
Body Sub
Sample
可以设定识别Body时的Sampling程度(0 - 10，
0:auto)。
Lead Sub
Sample
可以设定识别Lead时的Sampling程度(0 - 10，
0:auto)。

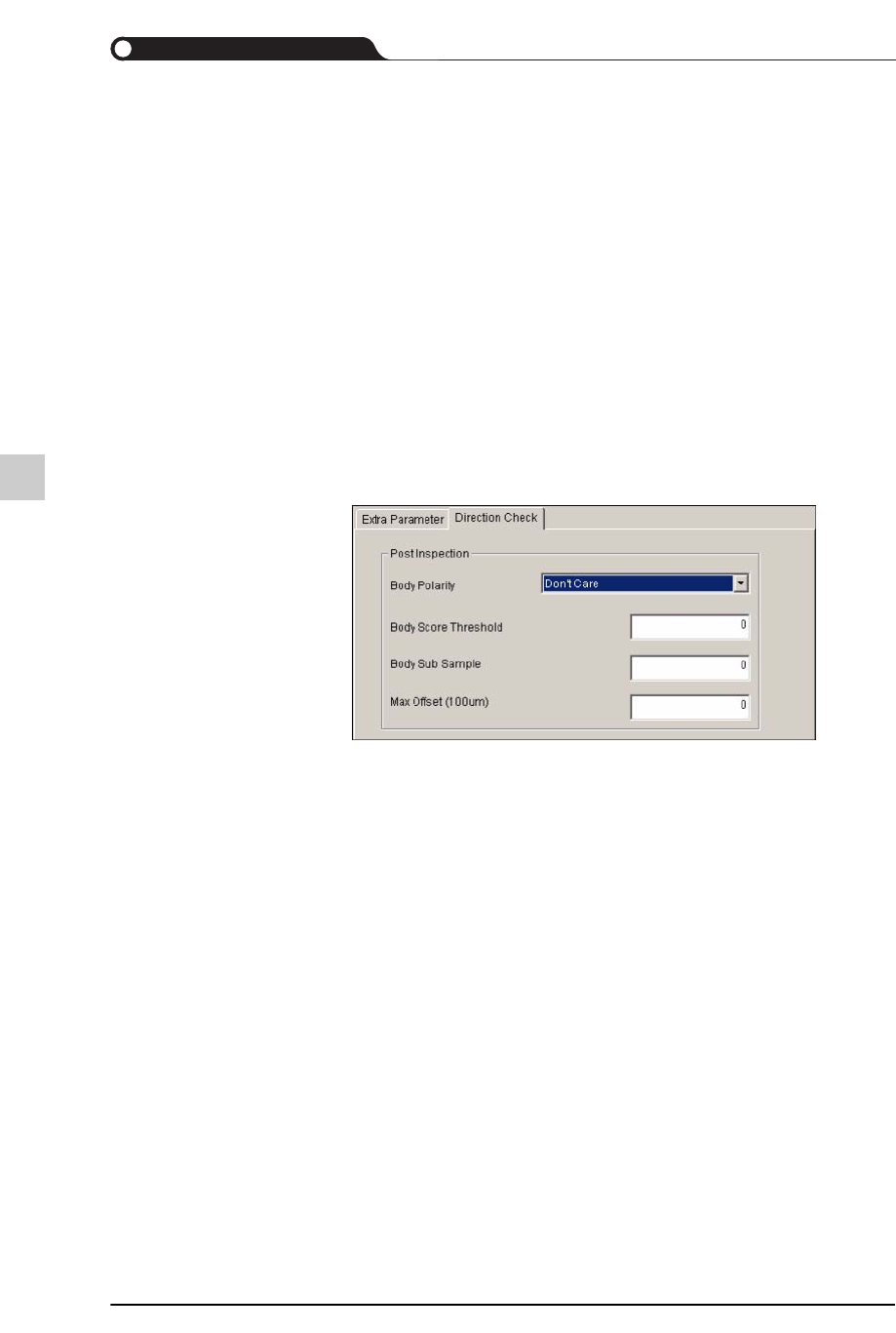

Direction Check选项卡的设定时向如下。
Body
Polarity
可以设定检查元件方向时的Body的Polarity。
元件本体(Body)的图像亮度低于背景时设定为 Dard
on Light，亮度高时则设定为Light on Dark。
Body Score
Threshold
可以设定检查元件方向时的Body的Threshold(0 –
100)
Body Sub
Sample
可以设定检查元件方向时的Body的Sampling程度。
(0 - 10, 0:auto)
Max
Offset(100u
m)
可以设定检查元件方向时的Body的最大容许误差。
(0 - 10)
