10-36
lvswG}]
lvswG}]

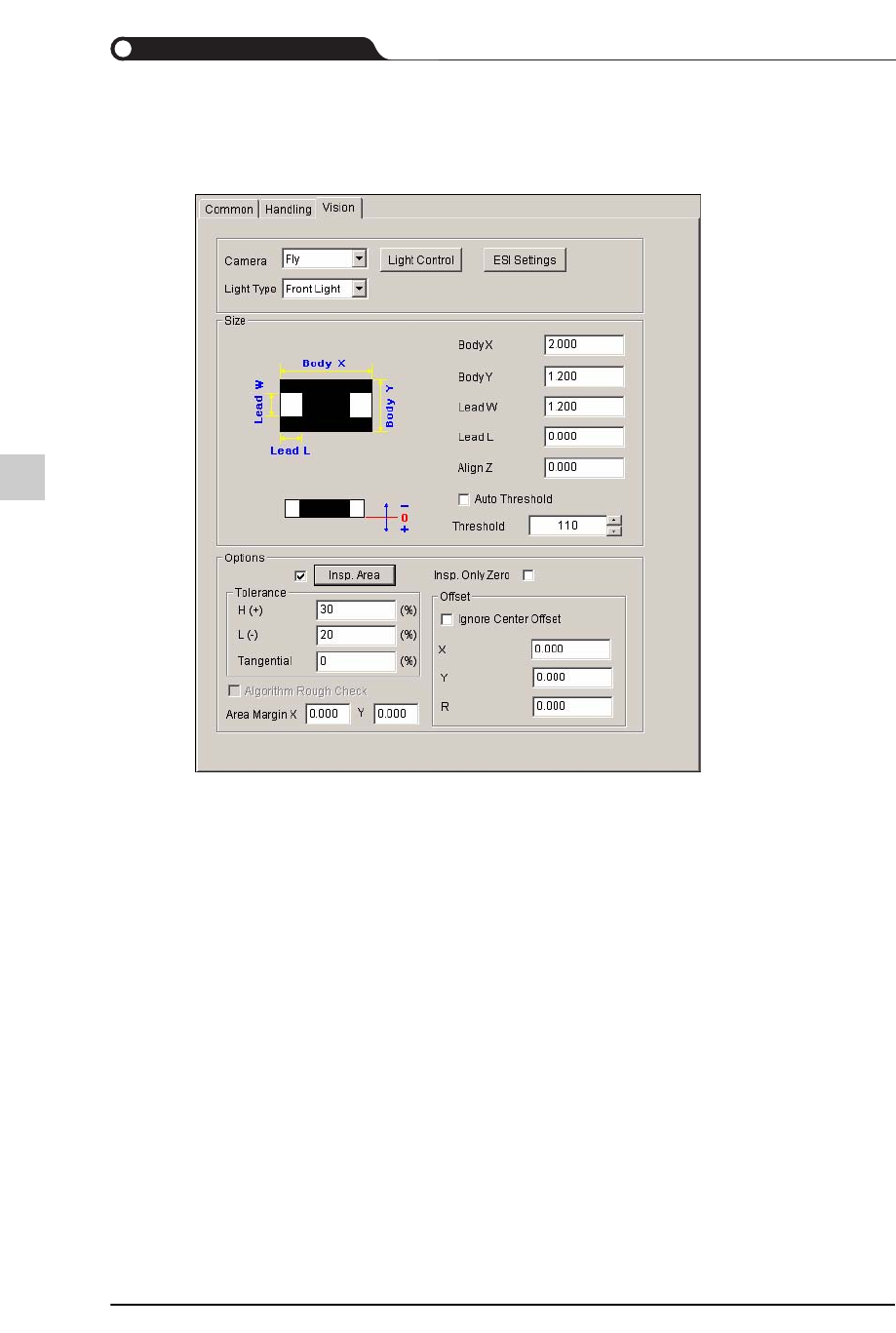

10.5.3.2. Chip-Rect
设定Chip-Rect、Melf、Chip-Circle及 PLCC(Body)元件的Align数据。
各细项的说明如下。
Camera及Option请参阅 [10.5.3.1. 共同区域,第 10-29页]
Body X
元件的X方向尺寸
Body Y
元件的Y方向尺寸
Lead W
Lead的Y方向尺寸
Lead L
Lead的X方向尺寸
Align Z
识别高度。以元件的底面为基准，如果要识别上侧则设定为负数 (-
)、如果要识别下侧则设定为正数 (+)。
Auto Threshold
在元件数据库编辑器(Part Editor)自动设定Threshold值。
Threshold将处于非激活状态。
Threshold
在元件识别的前处理过程中，把 Gray Level的图像转换成Binary(二
进位)时区分黑白的基准值。可以区别背景与元件，该值的范围介于
0 - 255(0:黑，255:白 )。设定值为0时，将自动设定数值(等同于圈
选Auto Threshold)。
10-37
Part Browser

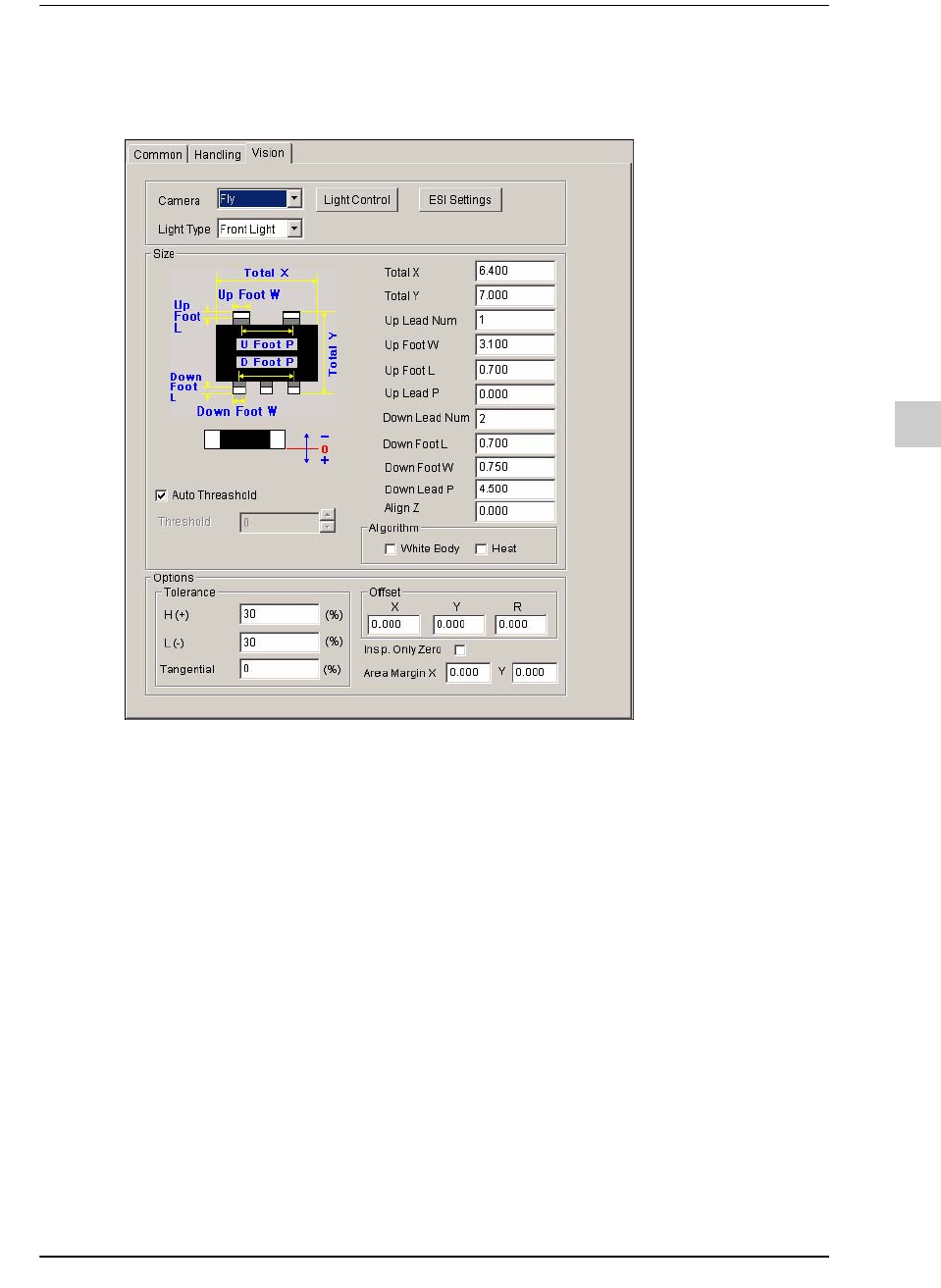

10.5.3.3. TR
设定TR元件的Align数据。
各细项的说明如下。
Auto Threshold
在元件数据库编辑器(Part Editor)自动设定Threshold值。
Threshold将处于非激活状态。
Threshold
在元件识别的前处理过程中，把 Gray Level的图像转换成Binary(二
进位)时区分黑白的基准值。可以区别背景与元件，该值的范围介于
0 - 255(0:黑，255:白 )。设定值为0时，将自动设定数值(等同于圈
选Auto Threshold)。
Total X
元件的X方向尺寸
Total Y
元件的Y方向尺寸
Up Lead Num
上侧Lead的数量
Up Foot W
上侧Lead Foot的X方向长度
Up Foot L
上侧Lead Foot的Y方向长度
Up Lead P
上侧第一个Lead与最后一个Lead的中心线之间的距离
Down Lead Num
下侧Lead的数量
10-38
lvswG}]
lvswG}]
Camera及Option请参阅 [10.5.3.1. 共同区域,第 10-29页]

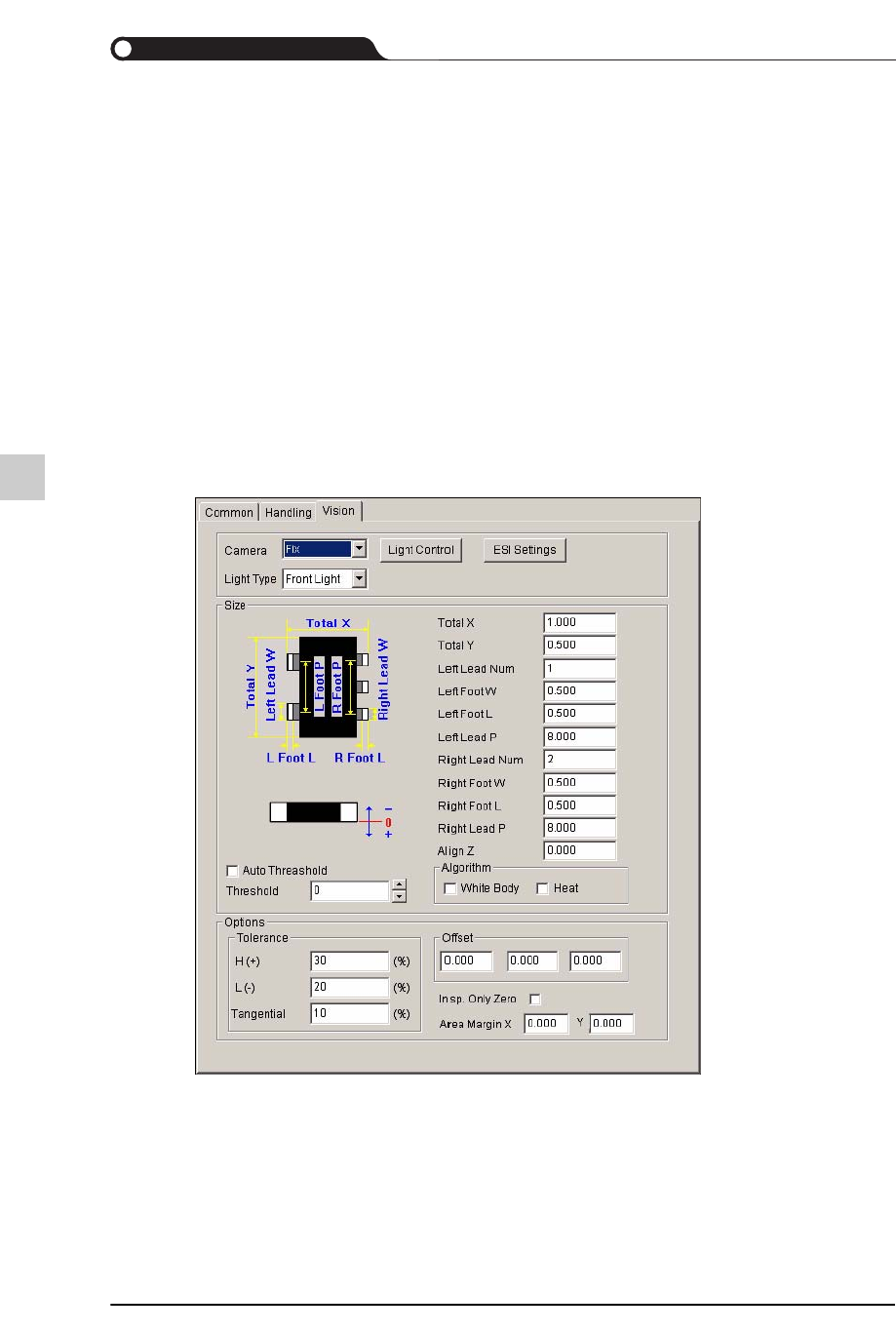

10.5.3.4. TR2
设定TR2元件的Align数据。
各细项的说明如下。
Down Foot L
下侧Lead Foot的Y方向长度
Down Foot W
下侧Lead Foot的X方向长度
Down Lead P
下侧第一个Lead与最后一个Lead的中心线之间的距离
Align Z
需要识别的高度。以元件的底面为基准，需要识别上侧时设定为负
数(-)、如果要识别下侧则设定为正数(+)。
White Body
元件本体(Body)的颜色为白色时予以设定。
Heat
元件本体(Body)上安装了冷却板时进行设定。
Auto Threshold
在元件数据库编辑器(Part Editor)自动设定Threshold值。
Threshold将处于非激活状态。
