Camera及Option请参阅 [10.5.3.1. 共同区域,第 10-29页]
10.5.3.4. TR2
设定TR2元件的Align数据。
各细项的说明如下。
Down Foot L
下侧Lead Foot的Y方向长度
Down Foot W
下侧Lead Foot的X方向长度
Down Lead P
下侧第一个Lead与最后一个Lead的中心线之间的距离
Align Z
需要识别的高度。以元件的底面为基准，需要识别上侧时设定为负
数(-)、如果要识别下侧则设定为正数(+)。
White Body
元件本体(Body)的颜色为白色时予以设定。
Heat
元件本体(Body)上安装了冷却板时进行设定。
Auto Threshold
在元件数据库编辑器(Part Editor)自动设定Threshold值。
Threshold将处于非激活状态。
10-39
Part Browser
Camera 及 OptCamera及 Option请参阅[10.5.3.1. 共同区域,第 10-29页]
Threshold
在元件识别的前处理过程中，把 Gray Level的图像转换成Binary(二
进位)时区分黑白的基准值。可以区别背景与元件，该值的范围介于
0 - 255(0:黑，255:白 )。设定值为0时，将自动设定数值(等同于圈
选Auto Threshold)。
Total X
元件的X方向尺寸
Total Y
元件的Y方向尺寸
Left Lead Num
左侧Lead的数量
Left Foot W
左侧Lead Foot的Y方向长度
Left Foot L
左侧Lead Foot的X方向长度
Left Lead P
左侧第一个Lead与最后一个Lead的中心线之间的距离
Right Lead Num
右侧Lead的数量
Right Foot W
右侧Lead Foot的Y方向长度
Right Foot L
右侧Lead Foot的X方向长度
Right Lead P
右侧第一个Lead与最后一个Lead的中心线之间的距离
Align Z
识别高度。以元件的底面为基准，如果要识别上侧则设定为负数 (-
)、如果要识别下侧则设定为正数 (+)。
White Body
元件本体(Body)的颜色为白色时予以设定
Heat
元件本体(Body)上安装了冷却板时进行设定。
10-40
lvswG}]
lvswG}]

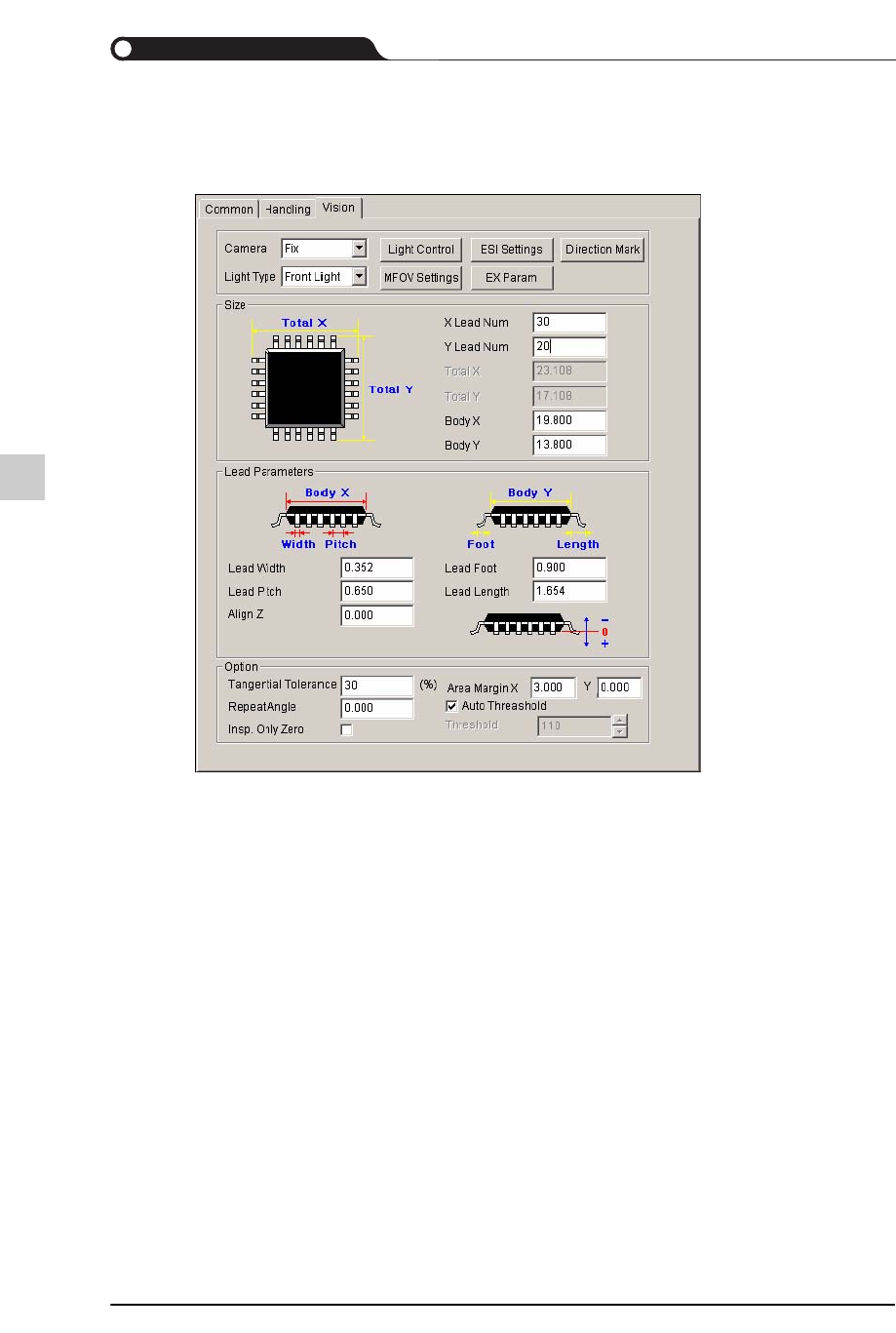

10.5.3.5. QFP
设定QFP、PLCC、SOP、SOJ、SOP2及 SOJ2元件的Align数据。
各细项的说明如下。
X Lead Num
X轴方向的一边的 Lead数量
Y Lead Num
Y轴方向的一边的 Lead数量
Total X
X轴方向 Lead的总数量
Total Y
Y轴方向 Lead的总数量
Body X
元件本体(Body)的 X方向尺寸
Body Y
元件本体(Body)的 Y方向尺寸
Lead Width
Lead的宽度
Lead Pitch
相邻Lead的中心线之间的距离
AlignZ
识别高度。以元件的底面为基准，如果要识别上侧则设定为负数 (-
)、如果要识别下侧则设定为正数 (+)。
Lead Foot
与底面接触的Lead的长度
Lead Length
在Optical Aligner或者Vision System识别的 Lead的长度
