10-48 lvswG}] lvswG}] 10.5.3.8. Multi-BGA 设定 Multi-BGA 元件的相关 Align 数据。 Algorithm BGA 元件的识别算法。 Ball 只使用 Ball 识别元件。 适用于可以明确区分 Ball 的 BGA 。 Ball & Body 同时考虑本体 (Body) 与 Ball 后进行元件识别作业。 主要 适用于难以区分 Ball 与本体的 BGA 。 To…
10-47
Part Browser
Rev.Check
<Ball Gap>
在Ball排列中清空或创建Ball。仅 在 Grid Type被选择为Regular时激
活。
单击该键时，将弹出下列画面。
按住鼠标左键并拖拉选择一定区域后单击<Create>键或 <Remove>键
时，将创建或清除选定区的 Ball。
上端的From、To 、X Num及 Y Num将在选择区域时显示出数值，上述
数值依次为第一个Ball的坐标、最后一个Ball的坐标、X方向 Ball的数
量及Y方向 Ball的数量。
<Create
All>
创建一切Ball。
<Remove
All>
清除一切Ball。
<Create>
在选定区上创建Ball。
<Remove>
清除选定区的Ball。
Ball Diameter
Ball的直径
Ball Pitch
在X X方向相邻Ball中心之间的距离。Ball Type为Check或Rev.
Check时，将把空的部分假设为具有Ball后进行设定。
Ball Pitch Y
在Y Y方向相邻Ball中心之间的距离。Ball Type为Check或Rev.
Check时，将把空的部分假设为具有Ball后进行设定。
10-48
lvswG}]
lvswG}]
10.5.3.8. Multi-BGA
设定Multi-BGA元件的相关Align数据。
Algorithm
BGA元件的识别算法。
Ball
只使用Ball识别元件。适用于可以明确区分Ball的
BGA。
Ball &
Body
同时考虑本体(Body)与 Ball后进行元件识别作业。主要
适用于难以区分Ball与本体的 BGA。
Tolerance
Ball的容许误差
Size
相邻Ball中心之间的距离 (Ball Pitch)容许误差
Tan 角度的容许误差
10-49
Part Browser
各细项的说明如下。

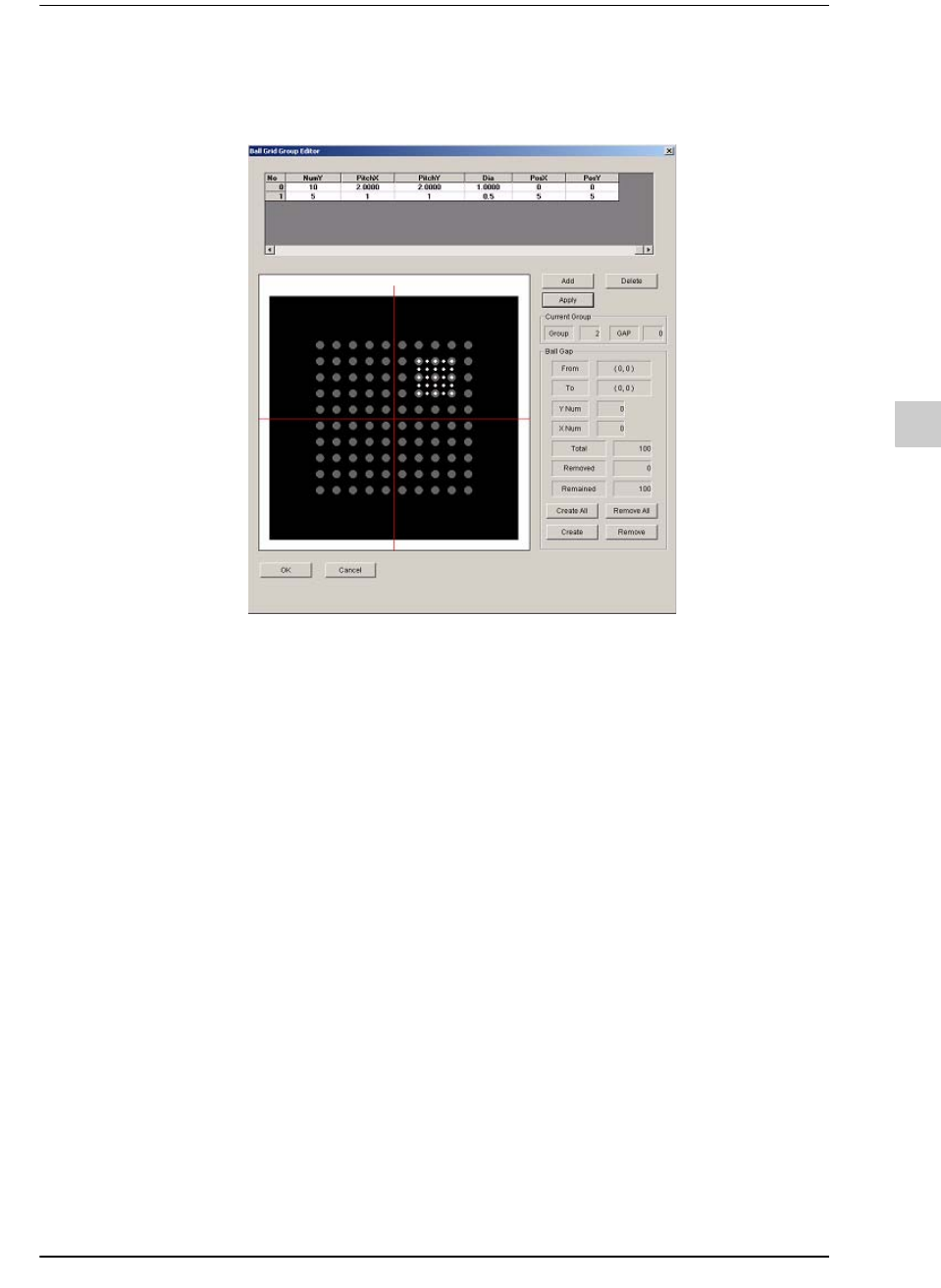

<Edit Grid
Group>
编辑Multi BGA元件 Grid Group。
Graphics Area区的说明如下。
Multi BGA元件的 Ball配置状态. 当前作业中的Group显示为亮色，其它群
显示为灰色。
在当前作业中的Group利用鼠标按住单击一定区域后拖拉时，可以选择
Ball。
Ball Grid Group区的各列的说明如下。
显示当前登记的Grid Group。
No
Grid Group编号。适用范围是0-9。
NumX
Grid Group的X方向的 Ball排列数量。
NumY
Grid Group的Y方向的 Ball排列数量。
PitchX
在Grid Group中沿着X方向的相邻 Ball中心之间的距
离。
PitchY
在Grid Group中沿着Y方向的相邻 Ball中心之间的距
离。
Dia
在Grid Group的Ball直径。
PosX
以Body Center为基准，到Grid Group的 Center为之的
X方向坐标
