10-50
lvswG}]
lvswG}]
PosY
以Body Center为基准，到Grid Group的 Center为之的
Y方向坐标。
Current Group区的细项如下。
Group
当前选定Grid Group的序列号。No列的编号从 0开始，
因此是No列的编号上多加1的值。
GAP
在当前选定Grid Group中空Ball的数量。
Ball Gap显示当前选定区中已删除的 Ball的信息，细项如下。
From
选定区的第一个Ball的坐标。
To
选定区的最后一个Ball的坐标。
Y Num
选定区中Y方向的Ball数量。
X Num
选定区中X方向的Ball数量。
Total
当前选定Grid Group中Ball的总数量。
Removed
当前选定Grid Group中已删除的Ball的数量。
Remained
当前选定Grid Group中剩下的Ball的数量。
各键的说明如下。
<Add>
添加Grid Group。
<Delete>
删除Grid Group。
<Apply>
反映编辑内容。
<Create All>
把当前选定Grid Group中已删除的Ball全部加以复原。
<Create>
把选定区中已删除的Ball加以复原。
<Remove
All>
在当前选定Grid Group中删除所有的Ball。
<
Remo
ve>
在选定区中删除所有的Ball。
Body X
元件本体(Body)的X方向尺寸
Body Y
元件本体(Body)的Y方向尺寸
Appear
Size
实际Ball尺寸与Vision图像上的Ball尺寸的比率。如果该值为0.1，则表示
图像为实际Ball尺寸的90-110%，如果该值为 0.5，则表示图像为实际Ball
尺寸的50-150%。
Score
该值表示Ball的识别结果与设定值的一致程度。设定为1000时需要完全一
致，通常设定为600。该值太小会降低识别精密度，太大则会增加识别结果
的不良次数。
Algorithm
BGA元件的识别算法
Ball
只使用Ball识别元件。适用于可以明确区分Ball的BGA。
10-51
Part Browser
Camera及Option的其余内容清参阅[10.5.3.1. 共同区域,第 10-29页]
Ball &
Body
同时考虑本体(Body)与Ball后进行元件识别作业。主要适用于难以区分
Ball与本体的BGA。
Align Z
识别高度。以元件本体(Body)的底面为基准，如果要识别上侧则设定为负
数(-)、如果要识别下侧则设定为正数(+)。

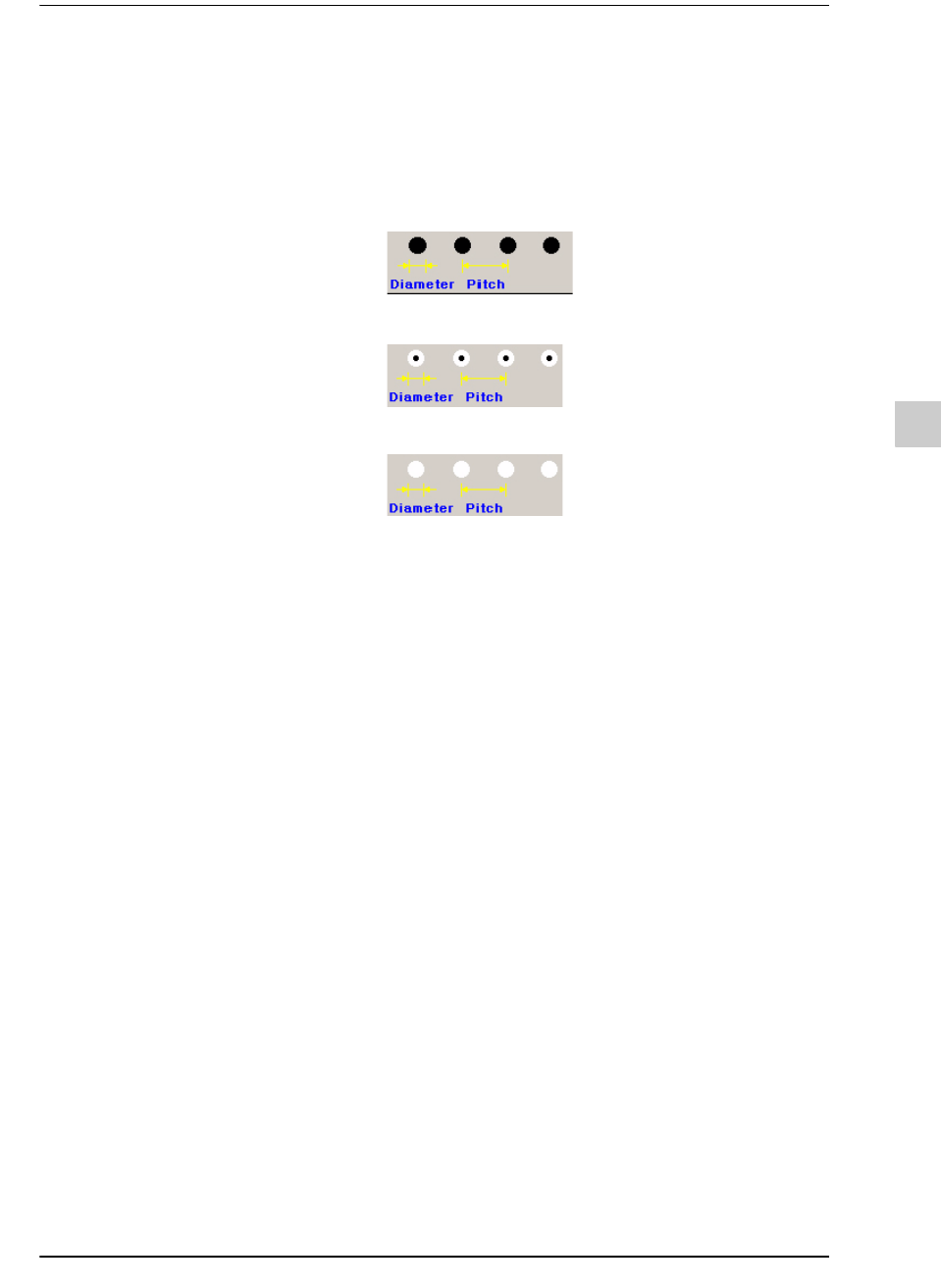

BGA Flag
Ball的颜色
Black
Ball的颜色为黑色。
W & B
中央部位是黑色，外廓是白色。
White
Ball的颜色为白色。
Repeat
Angle
装贴高精密元件时所使用的功能，针对角度补正之前与之后的结果值进行
比较后决定是否装贴。
Repeat Angle值设定为0.1时，在进行了初始视觉识别后根据视觉识别结
果而补正角度并且重新识别，如果识别后的差异大于0.1则重新补正后再重
新识别，小于0.1则装贴。
10-52
lvswG}]
lvswG}]

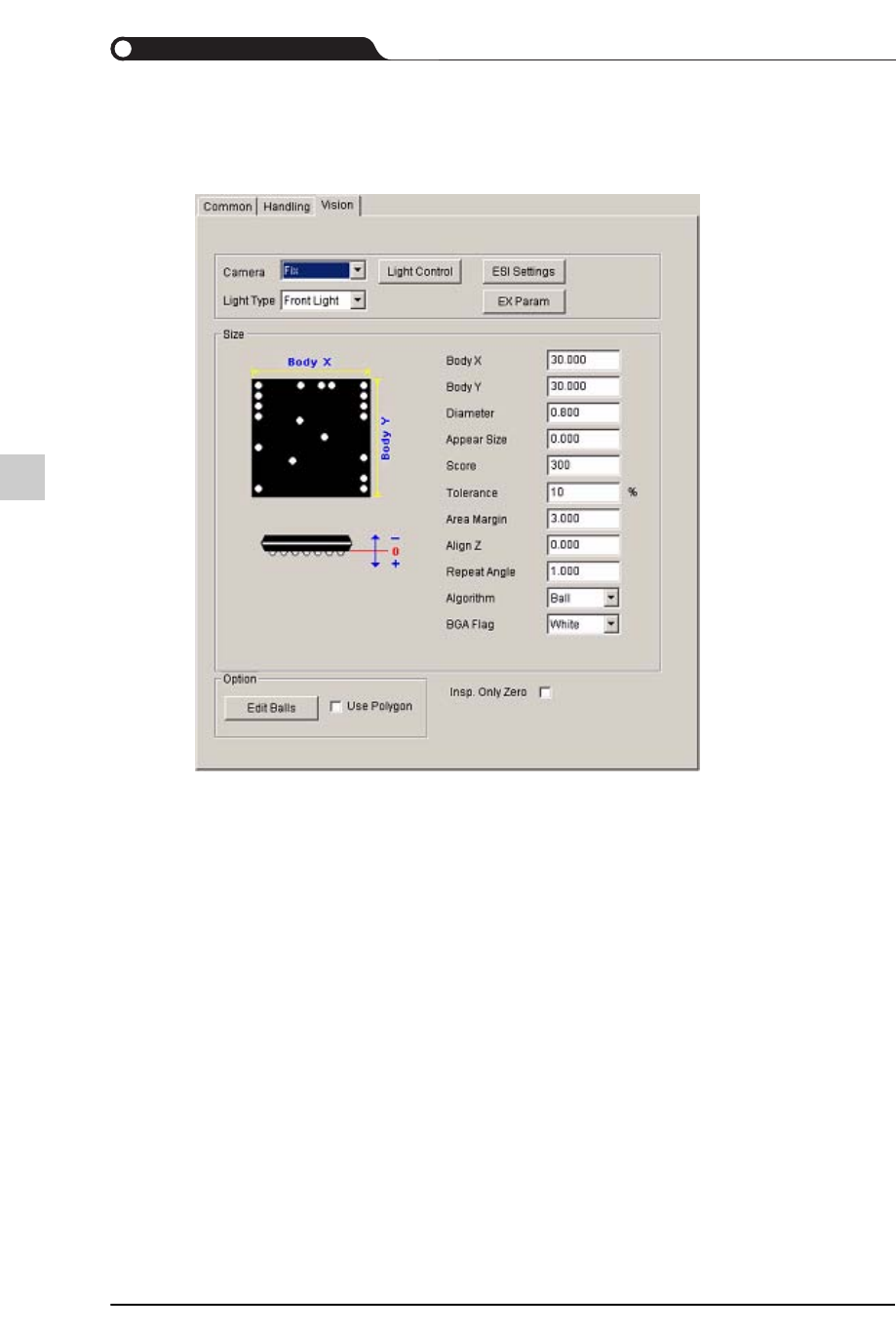

10.5.3.9. FLIP CHIP
设定Flip Chip元件的Align数据。
各细项的说明如下。
Body X
元件本体(Body)的X方向尺寸
Body Y
元件本体(Body)的Y方向尺寸
Diameter
Ball的直径
Appear
Size
实际Ball尺寸与Vision图像上的Ball尺寸的比率。如果该值为0.1，则表示
图像为实际Ball尺寸的90-110%，如果该值为 0.5，则表示图像为实际Ball
尺寸的50-150%。
Score
该值表示Ball的识别结果与设定值的一致程度。设定为1000时需要完全一
致，通常设定为600。该值太小会降低识别精密度，太大则会增加识别结果
的不良次数。
Tolerance
Ball的容许误差。以相对于Ball Pitch的百分率显示。
Area
Margin X,
Y
元件识别区，表示Image脱离实际元件尺寸的程度。
吸附元件时如果能以准确的基准点进行吸附，就能把摄像机识别元件的识
别区设定成元件尺寸，但实际上吸附点总是会多多少少脱离基准点。
鉴于上述事实，为元件尺寸设定了识别元件时所容许的区域。
