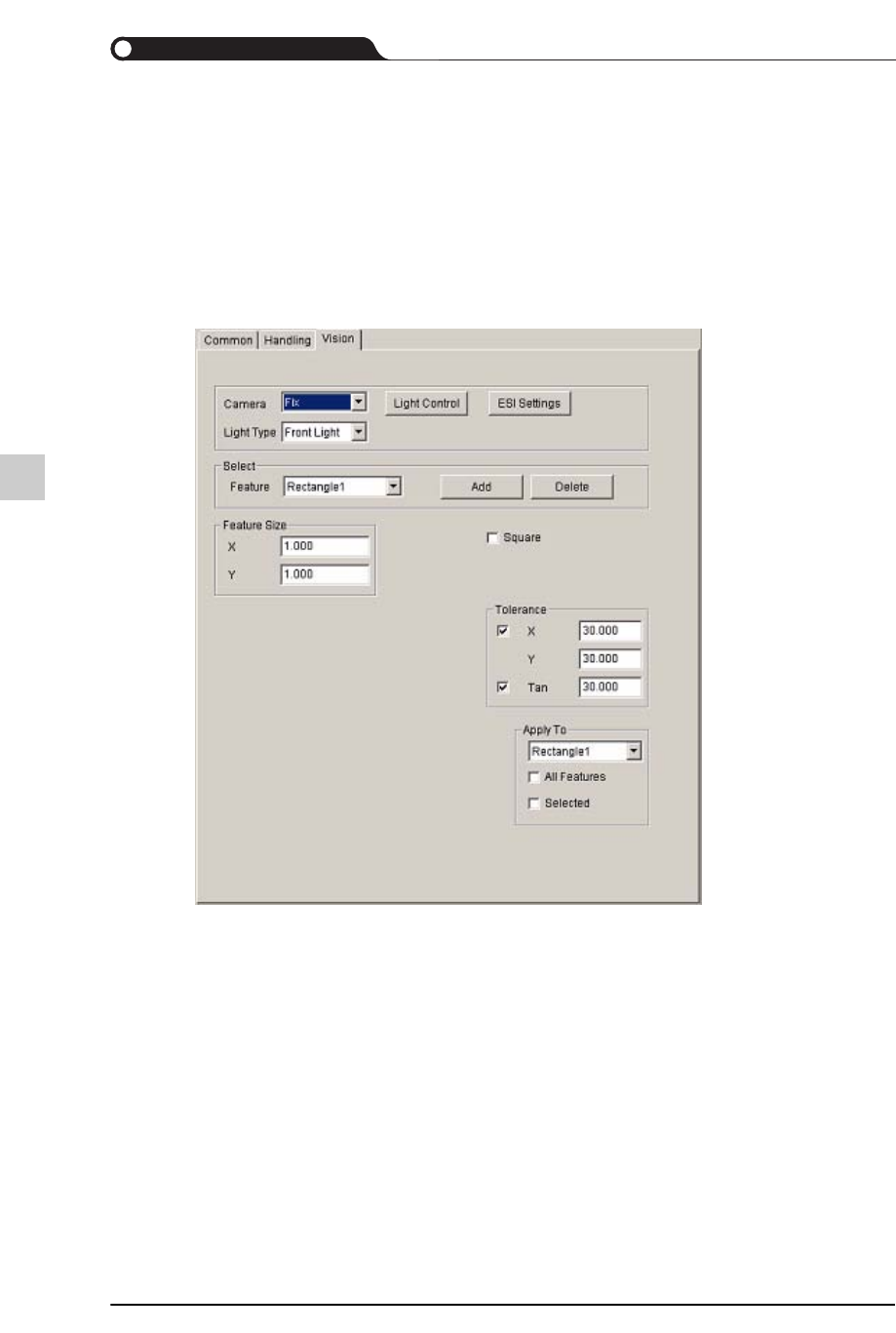

10.5.3.11.Odd Form
设定Odd Form元件的Align。
Odd Form是针对CP60系列设备进行异型元件作业时的元件群。上述元件在收到了
设备Camera的影像后设定元件数据，元件数据库编辑器与设备之间没有Interface，
因此无法直接编辑该元件群。
可以添加或删除Feature，但原则上的正确设定方法为，该元件群的数据应该在设备
进行输入并且从元件DB读入。
详细内容请参阅CP60手册。
Dark on Light
元件图像亮度低于背景时。
Light on Dark
元件图像亮度高于背景时。
10-57
Part Browser

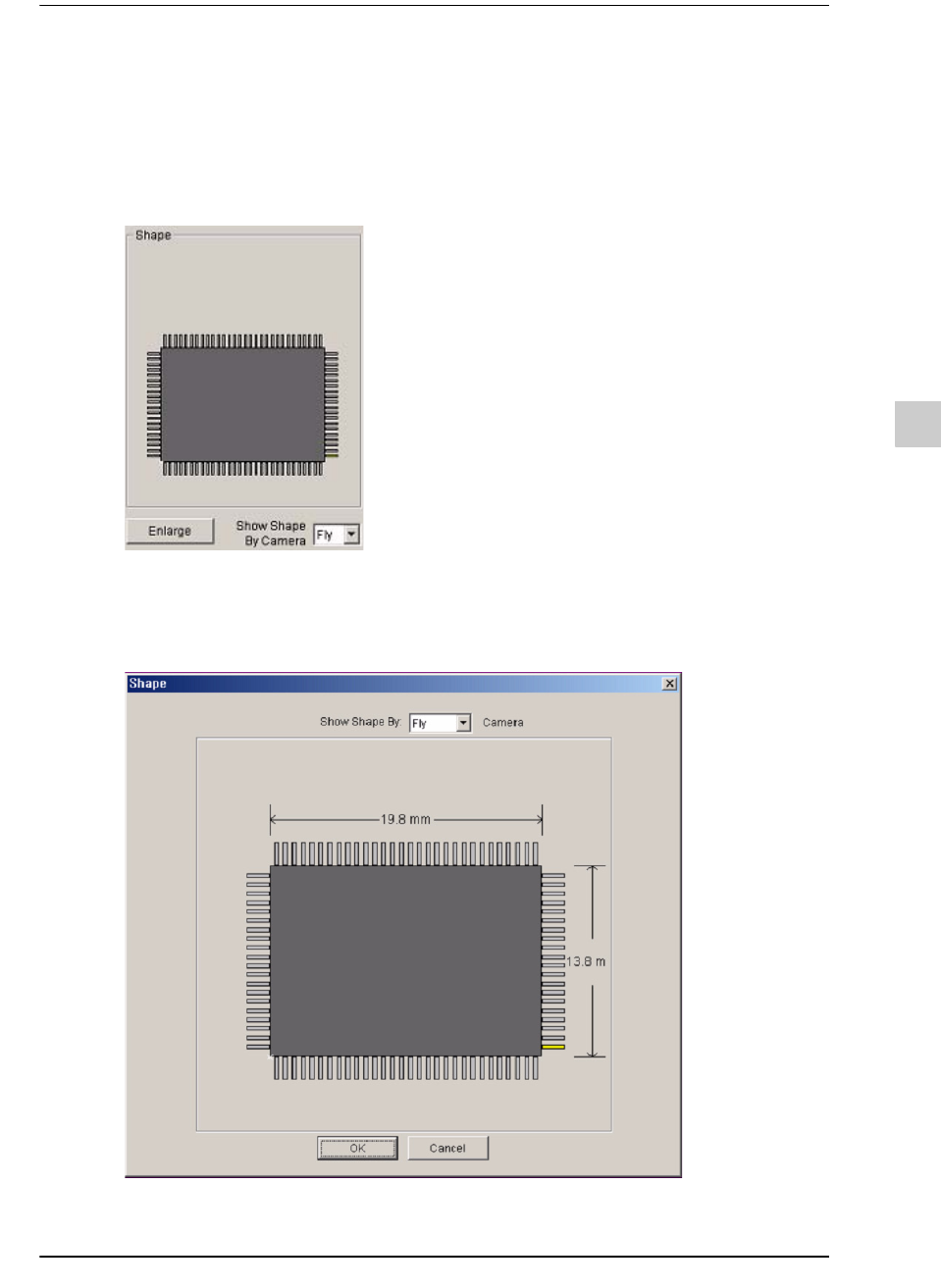

10.5.3.12.外廓信息
显示元件的外廓。
所显示的元件形状为根据Part Data区的设定值而表现出来的装贴在PCB上的情形。
Lead通常显示为浅灰色，但第一个Lead为了做出区别而显示成其它颜色。可以修改
第一个Lead的颜色。
Show Shape By
Camera
显示出根据摄像机类型(Fly，Fix，LSO)而不同的元件形状。
<Enlarge>
放大显示Shape区的元件图像，显示本体(Body)的X、Y尺寸。
10-58
lvswG}]
lvswG}]

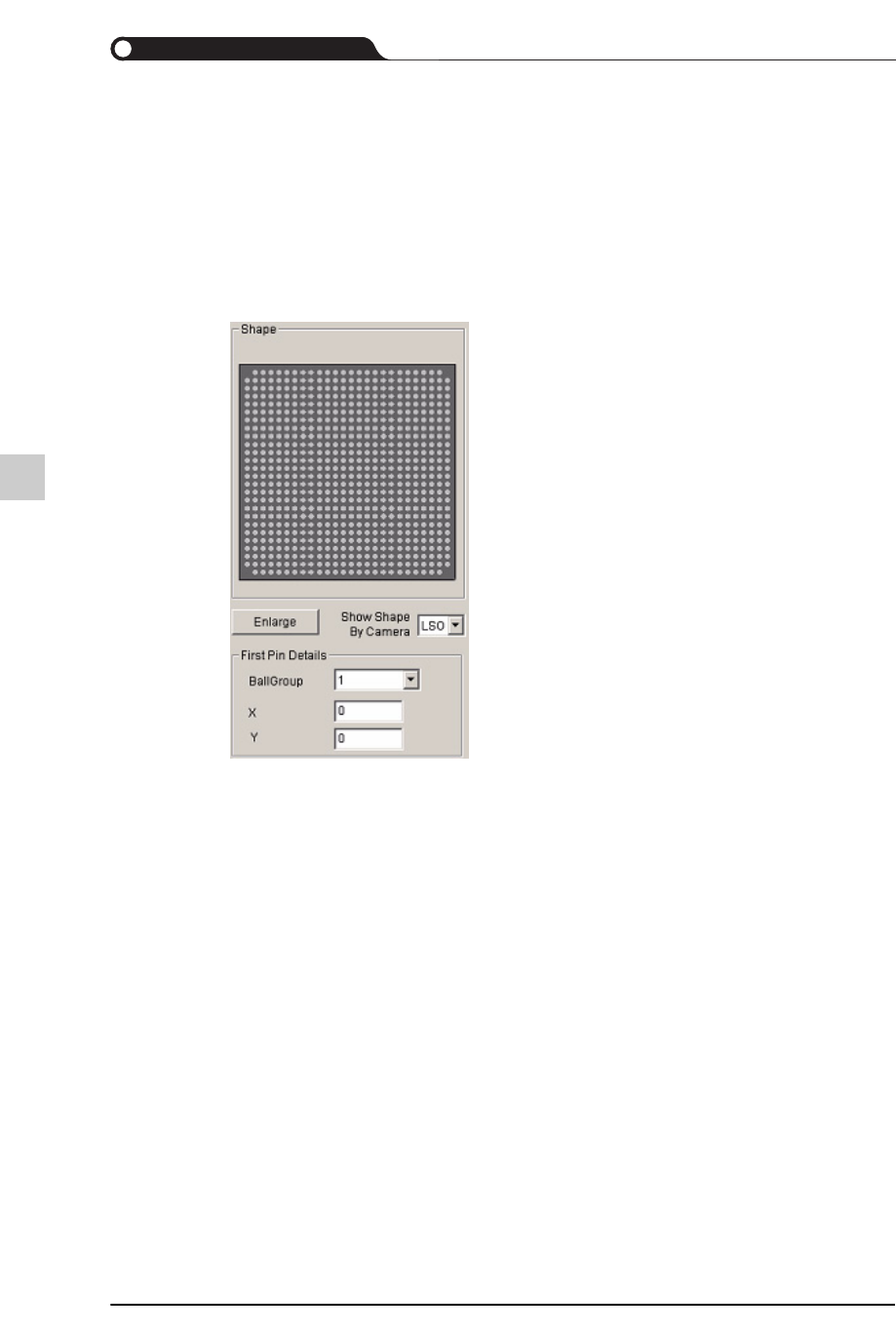

10.5.3.13.First Pin Details
显示第一个Pin的信息，使用者可以进行修改。
显示内容将随着Part Group而稍微不同。下面针对所显示的内容进行分析并处理3
种具有代表性的部分。
BGA
处理Ball的相关元件。
各细项的说明如下。
BallGroup
Ball Group的数量
X
第一个Ball的X方向位置
Y
第一个Ball的Y方向位置
