10-59

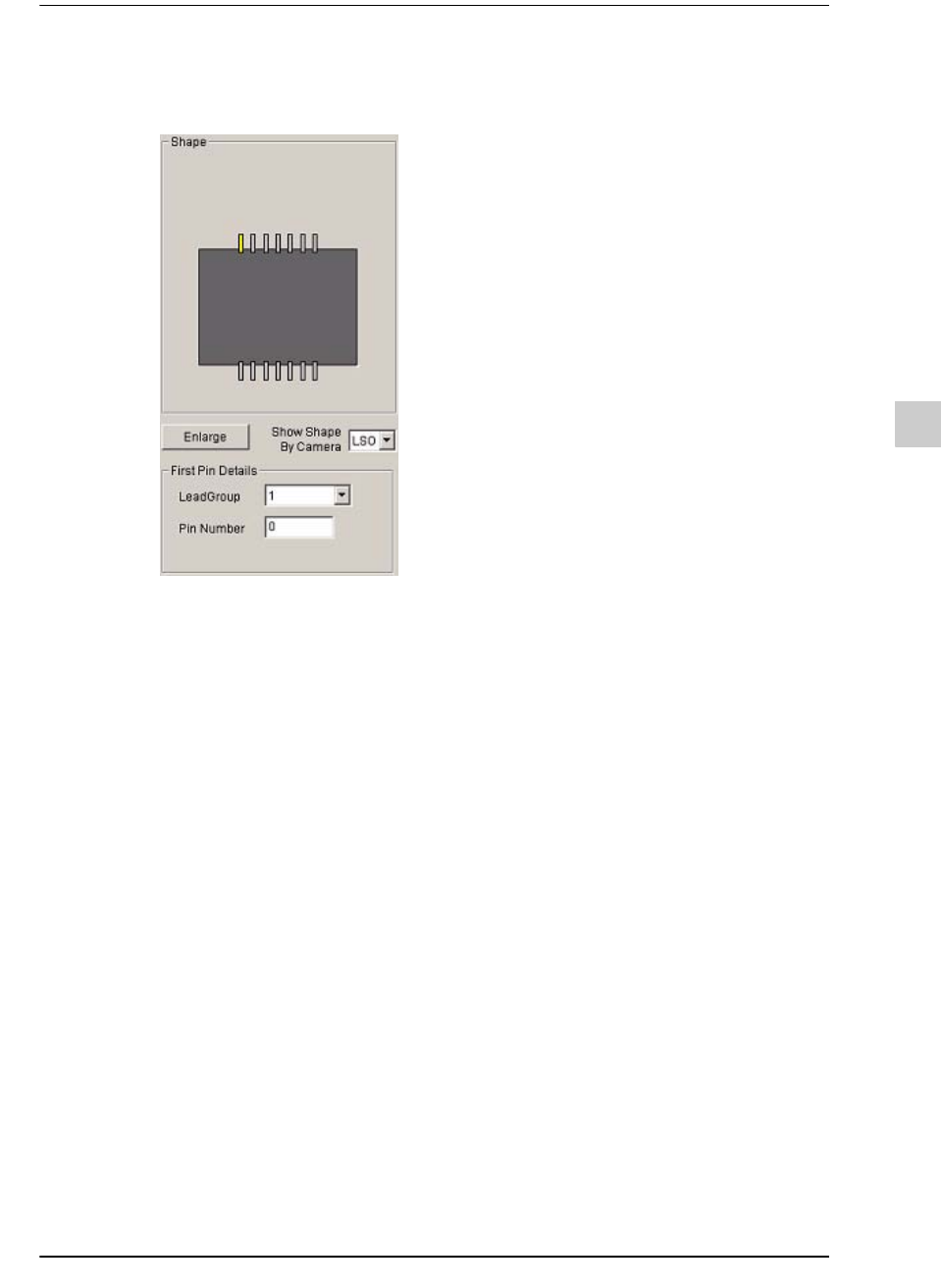

Part Browser
Hemt, Connector
主要针对具有2个Lead群的元件。
各细项的说明如下。
LeadGroup
Lead Group的数量
Pin Number
第一个引脚的编号
10-60
lvswG}]
lvswG}]
QFP 等
一般来说，表示具有4个 Lead群的元件，大部分的Chip元件会显示同一选项。
各细项的说明如下。

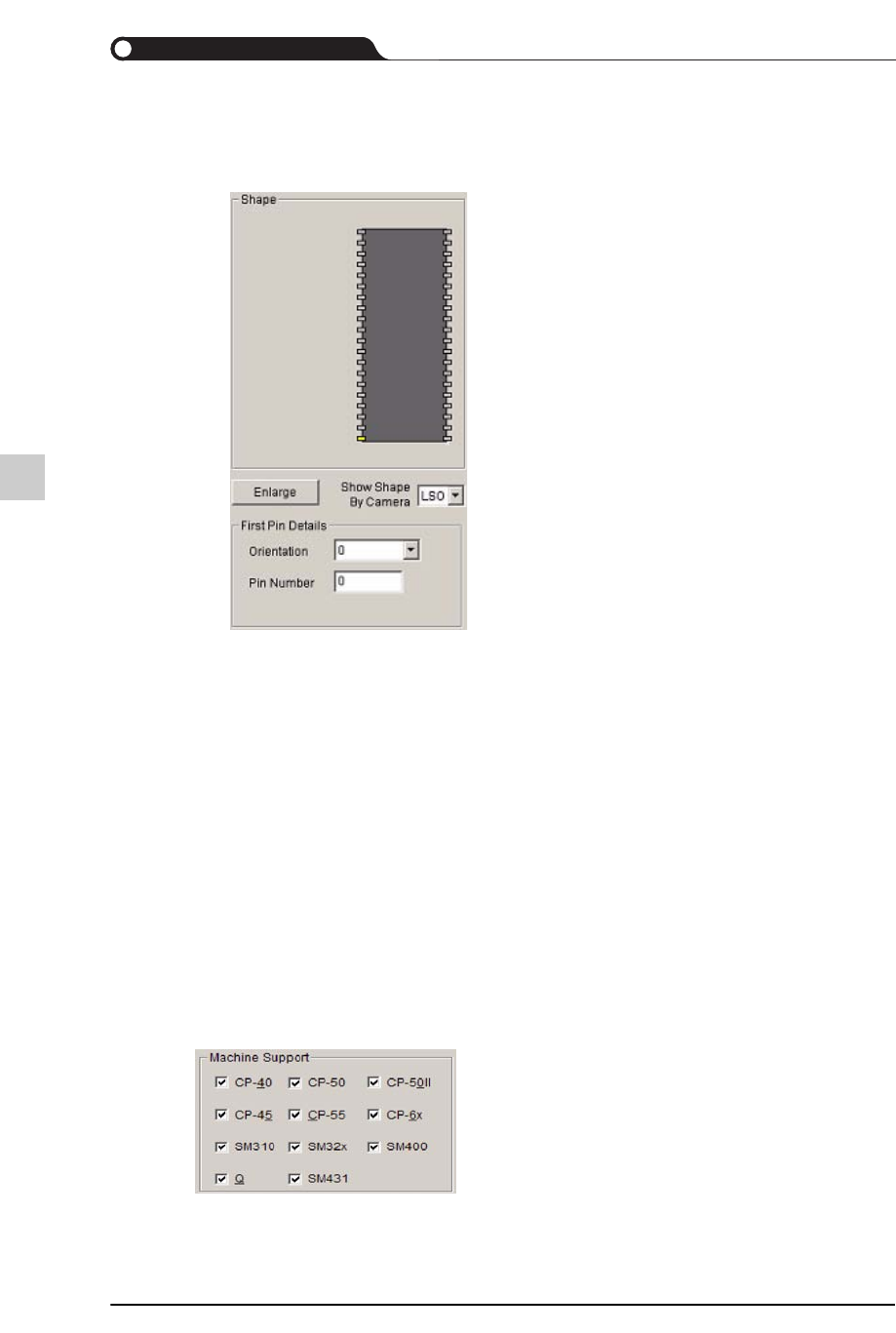

10.5.3.14.Machine Support
可以设定支援元件的设备。
大部分的元件可以适用于所有的设备，一部分特定元件则只能是用于特定设备。对
于上述元件，只有允许适用的设备才能使其设定部位处于激活状态，不允许适用的
设备则处于非激活状态以表示其为不支援的设备。
即使支援该设备，但只要使用者根据元件特性而没有圈选设备设定复选框，则不适
用于该设备。
Orientation
可以设定元件的旋转值。
旋转值为正数(+)、正值的方向为逆时针方向。
Pin Number
第一个Lead的编号
默认设置为“0”。
10-61
Part Browser
各细项的说明如下。
CP40
把该元件适用于CP-40设备时圈选。
CP-50
把该元件适用于CP-50设备时圈选。
CP-50Ⅱ 把该元件适用于 CP-50Ⅱ设备时圈选。
CP-45
把该元件适用于CP-45设备时圈选。
CP-55
把该元件适用于CP-55设备时圈选。
CP-6x
把该元件适用于CP-6x设备时圈选。
SM310
把该元件适用于SM-310设备时圈选。
SM32x
把该元件适用于SM-32x设备时圈选。
SM431
把该元件适用于 SM-431设备时圈选。
Q
把该元件适用于 SQ设备时圈选。
