12.2. 进行作业
使用者单击作业进度选项卡(JOB PROGRESS)时，将出现作业进度画面。
1) 显示公司名(Logo)。
2) 显示作业线名。
下面是作业还没有开始时的标签形状。
作业开始后，标签变成下列形状。
3) 显示型号名。
作业开始后，该标签将如下图所示显示出型号名。
4) 显示当前登入的使用者名。使用者名最多只显示使用5个字。
12-5
Single Line Monitoring(SLM)
5) 显示登入的使用者的作业组。作业开始之前将如下图所示成为SHIFT。
单击该键时，将弹出下图所示的作业组选择画面。
使用者可以在该画面选择作业组。
使用者决定了作业组后，将在作业组键上显示出所选择的作业组。
6) 显示作业线是否处于当前作业状态。
下面是作业状态。
如果还没有开始作业，则如下图所示。
单机<START>键时，画面将变成JOB ORDER画面，使用者可以通过该画面开
始进行新作业。
7) 如下图所示以实时方式显示作业线的设备现况。
作业线的设备配置
显示各设备的运转状态(RUN/IDLE/STOP)
选择各设备的运转率/CPH/CYCLE TIME/PPM后加以显示。
显示设备的PCB文件差异。
显示设备内部的生产板流程。
使用者把鼠标指针移到设备图标上时，将显示出该设备名。
显示作业线现况的该部分是SLM始终显示的画面。
下面是作业线现况的详细说明。
黄色表示设备处于Idle状态。
12-6
lvswG}]
lvswG}]
红色表示(blinking)设备处于Stop状态。
绿色表示设备处于Run状态。
灰色表示设备的连接状态出于切断状态(Disconnected State)。
天蓝色(default)表示设备处于未连接状态。
一个作业线上最多可以显示20个设备。其中贴片机设备最多可以达到10
台。
贴片机的PCB文件与所下载的文件不同时，图标成为 .
与下载的文件箱同时，图标成为 .
贴片机设备的实际运转率低于基准值时，贴片机设备下面的运转率成为红
色。
该图标显示Board流向 (左->右)。
该键可以使所显示的值变成运转率(Operation Rate)、CPH，Error
PPM、CycleTime。运转率以%显示，基准值可以在选项(OPTION)画面进行
定义。

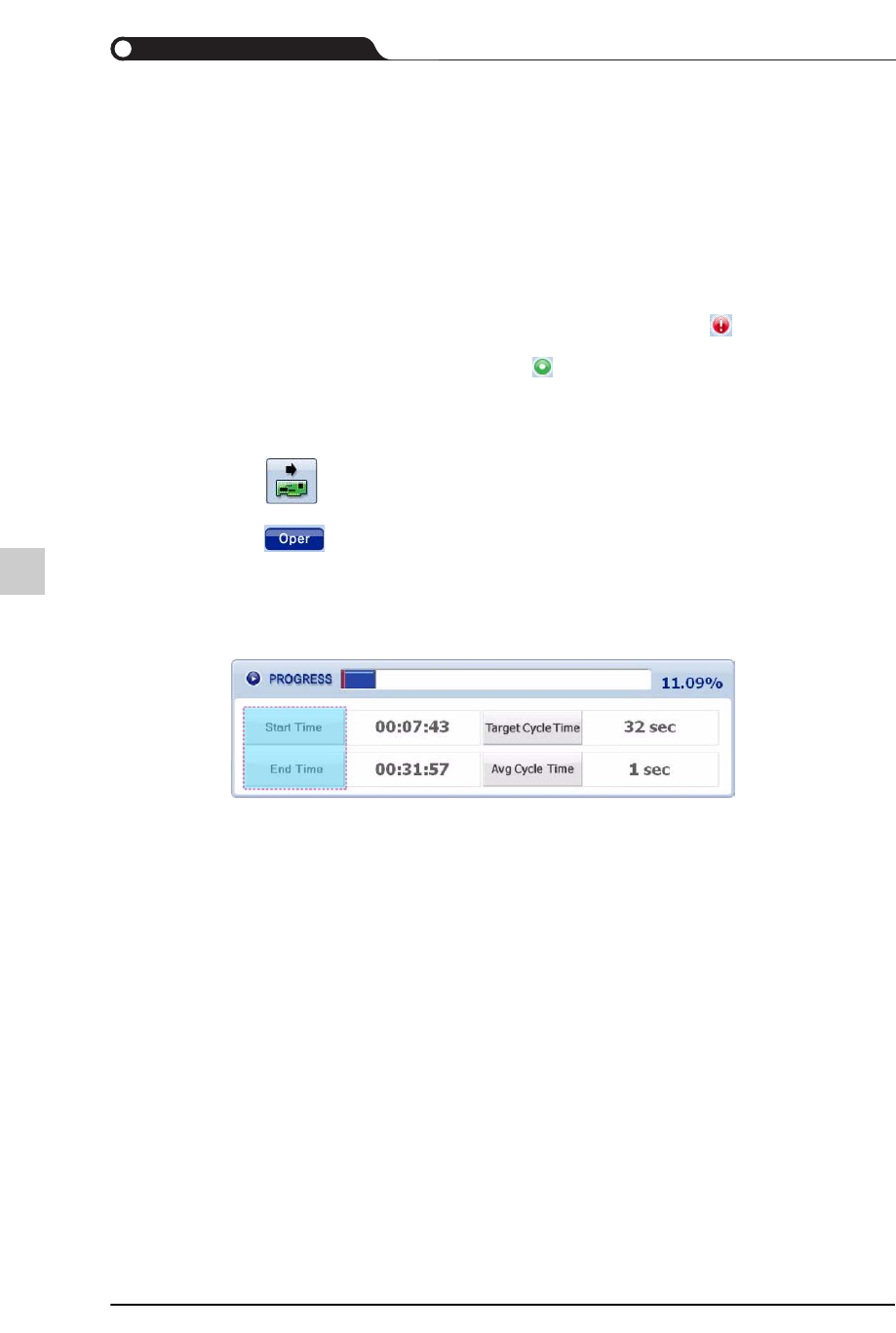

8) 显示作业线的生产进行率(%)与作业时间(Cycle time)。
Progress bar值得范围是0-100%，该值显示在progress bar的尾端。
For Ex：上图显示11.09%。
Progress bar里的纵向作业线表示目标进度百分率(target percent)。
Start Time/Start Date Toggle Button根据 Start Time与 Start Date的选择情形而
显示。
单击Start Time区就会显示Start Date。
Start Time表示作业开始以后的经过时间。
Start Time表示开始作业时的日期与时间。
End Time/End Date会随着End Time与End Date的选择状态而显示。
End Time是当前作业结束之前所需要的预估时间。
End Date是当前作业的预想结束日期与时间。
Target Cycle Time是通过文件Manager或 SLM在作业创建时输入的时间。使
用者可以通过作业命令窗口修改该值。
