12-21 Single Line Monitorin g(SLM) 在 “Modify JOB” 对话窗口单击 <Reset> 键就能在保持当前 PCB 作业信息的情形 下把监控到的数据加以初始化。 注意 需要在设备 MMI 中单击 <RESET> 键后把生产信息初始化。 2) 显示出所选定的 PCB 生产作业的作业信息。
12-20
lvswG}]
lvswG}]
1) 可以在SLM开始进行作业或更改生产信息。
由于SLM没有对PCB的生产进行监控作业而在创建新作业时予
以显示。
SLM目前正在对PCB的生产进行监控作业时予以显示，可以修
改作业的基准信息。
单击<CREATE>键就会显示出先前的生产作业清单。
选择Model、Project及 Ve rs io n 等作为下一个作业而执行的同一项目，需要时还
可以调整Line Cycle Time及 Order Count后单击 <OK>。

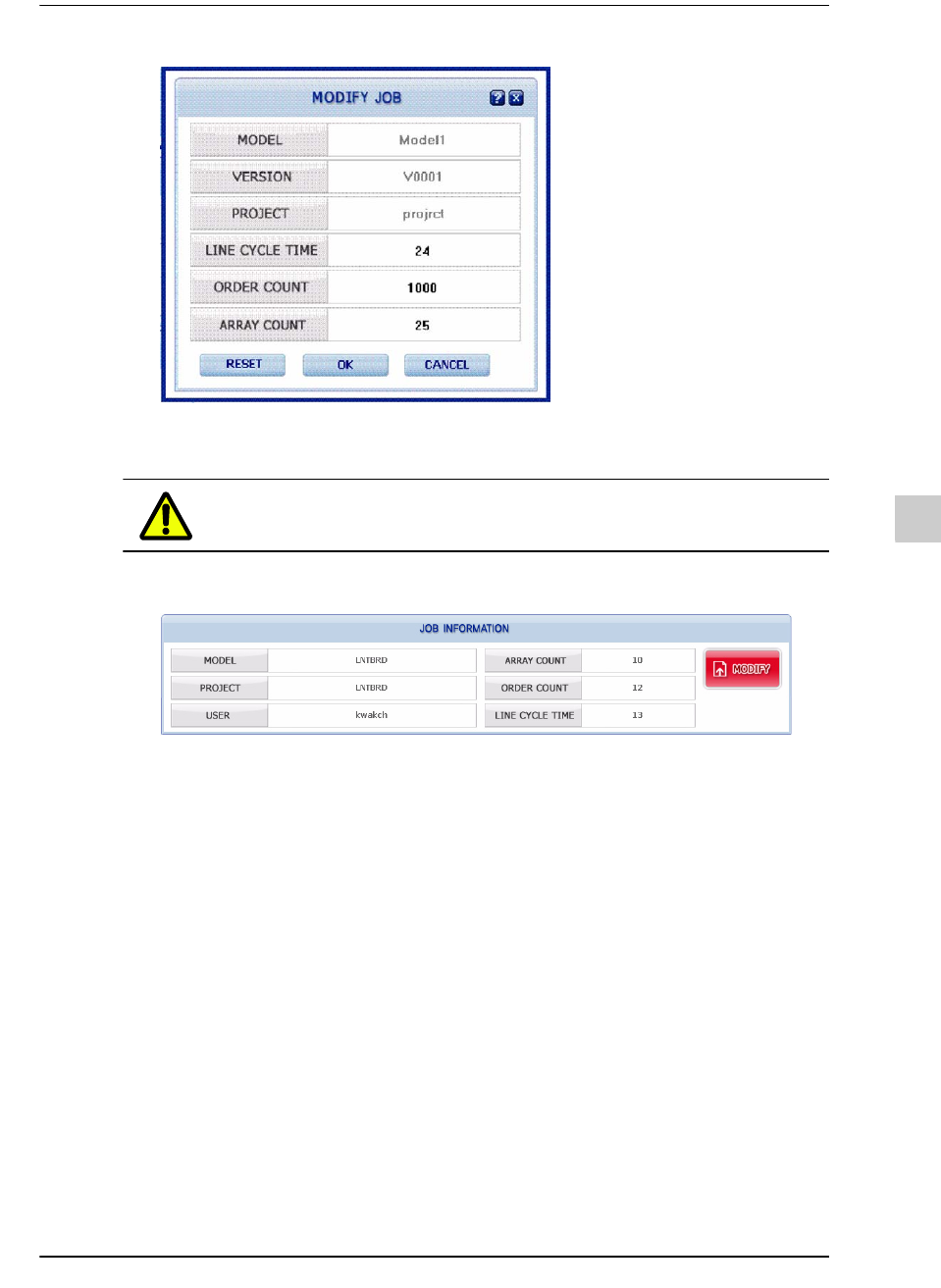

如果已经在进行监控作业则显示<Modifiy>键，单击Modify键时将出现下图所
示的生产作业信息修改画面。用户可以修改作业信息中的Line Cycle Time、
Order Count及基准Array Count。
12-21
Single Line Monitoring(SLM)
在“Modify JOB”对话窗口单击<Reset>键就能在保持当前PCB作业信息的情形
下把监控到的数据加以初始化。
注意 需要在设备MMI中单击<RESET>键后把生产信息初始化。
2) 显示出所选定的PCB生产作业的作业信息。
12-22
lvswG}]
lvswG}]

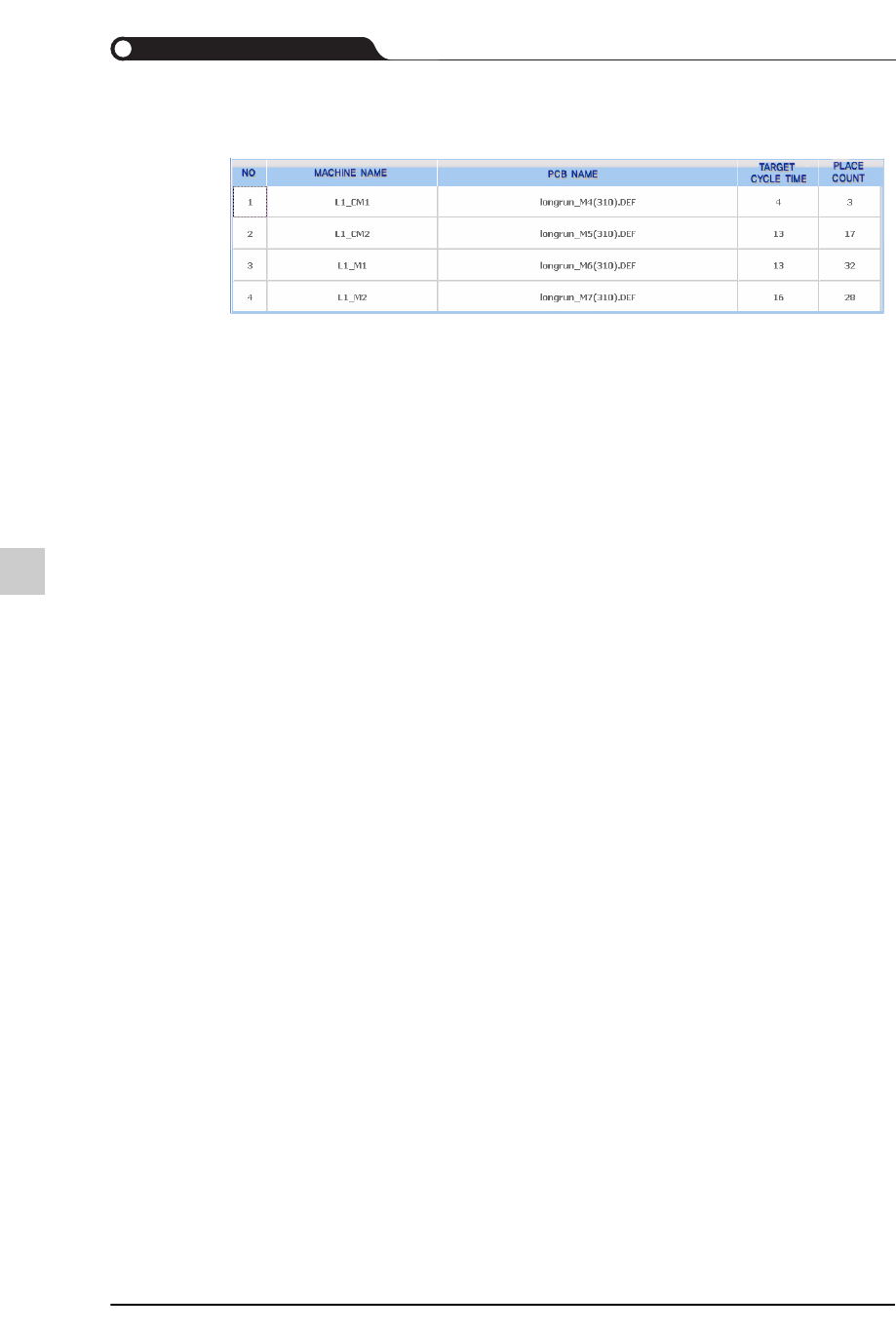

3) 表示当前作业中的型号的PCB生产信息。
Machine Name是设备名。
PCB File Name是从EasyOLP或File Manager下载到设备的PCB文件名。如果下
载的文件名和设备上已打开的文件名不同，则需要确认EasyOLP上执行的程序
是否符合该Line。
Target Cycle time在作业从FileManager开始时读入EasyOLP指定的 Cycle Time
读入或者显示出下载时作业人员所修改的值。如果作业从SLM本身开始，将从
DB读入PCB名并予以显示。如果设备设定为BYPASS时，显示“0”。
Place Count表示EasyOLP通过装贴点分配方式指配给各设备的装贴点数量。如
果设备被设定为旁通(Bypass)，Place Count栏将不显示数值而显示Bypass。
