12.7. Single Line Monitoring AOI
SLM接收了来自AOI的作业不良数据后在画面上显示出不良信息，因此可以监
控生产不良的情况。SLM登记了AOI后，通过检测器(AOI)与接口接收AOI上发
生的不良信息后将其显示在画面上。

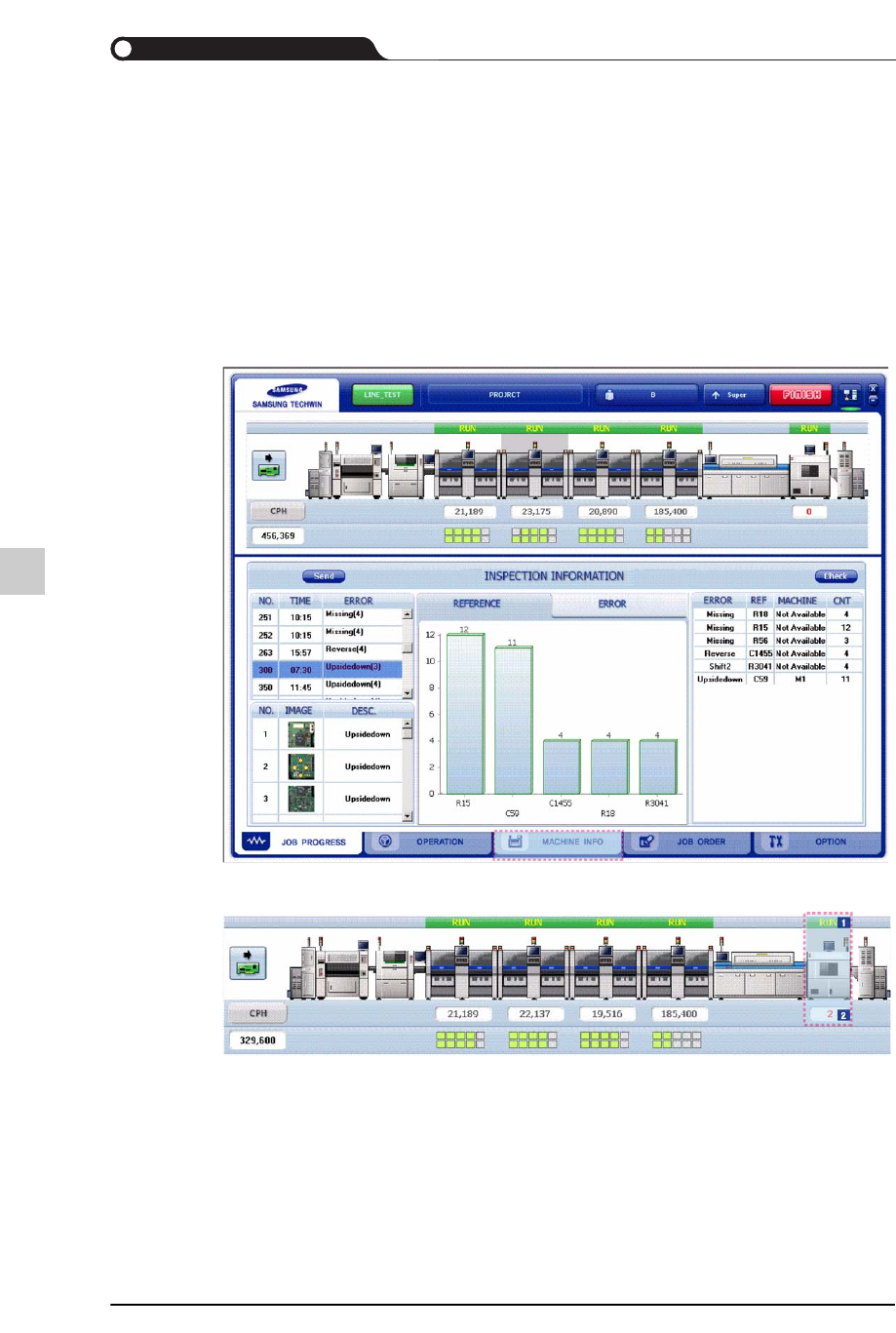

下面是和AOI的连接状态。
AOI的状态分为连接状态与非连接状态。
单击Line里的“AOI machine”就会显示出AOI的详细画面。
下图是AOI设备的状态信息。
1) 显示 AOI设备状态。
绿色表示AOI DAS设备的运转状态。
灰色表示AOI DAS装置处于未连接状态。
2) 在AOI检测器上显示出发生不良的电路板数量。该不良数量显示为红色。
12-31
Single Line Monitoring(SLM)
下面是选择AOI设备时的详细信息画面。
3) 发生不良时将在画面上显示出发生不良的电路板信息。Error Board上显示的
内容如下。
电路板编号：发生不良的电路板编号
时间：发生不良的时间
不良信息：发生的不良类型及点数
4) 下面表示不良图像。在上面的Error Board中选择特定电路板时，将显示出该
电路板的不良信息目录。
不良图像
12-32
lvswG}]
lvswG}]
不良类型
如果没有在Error Board窗口上选择电路板，将不显示详细的电路板信息。
选择了Error Image grid的特定不良信息时，将以图像方式显示出该不良的详
细信息。该图像可以通过Zoom In/Zoom Out操作而改变图形大小后查看。
Machine Name：发生不良的设备名
Defect Type: 不良类型
Reference:装贴点的参考编号
Component Name: 元件名
Array No.: 如果是阵列电路板，则表示发生不良的阵列编号
Board Name: Model信息。
Inspection Date: 发生不良时间
Image File: 不良图像文件的储存路径
