Single Line Monitoring(SLM)

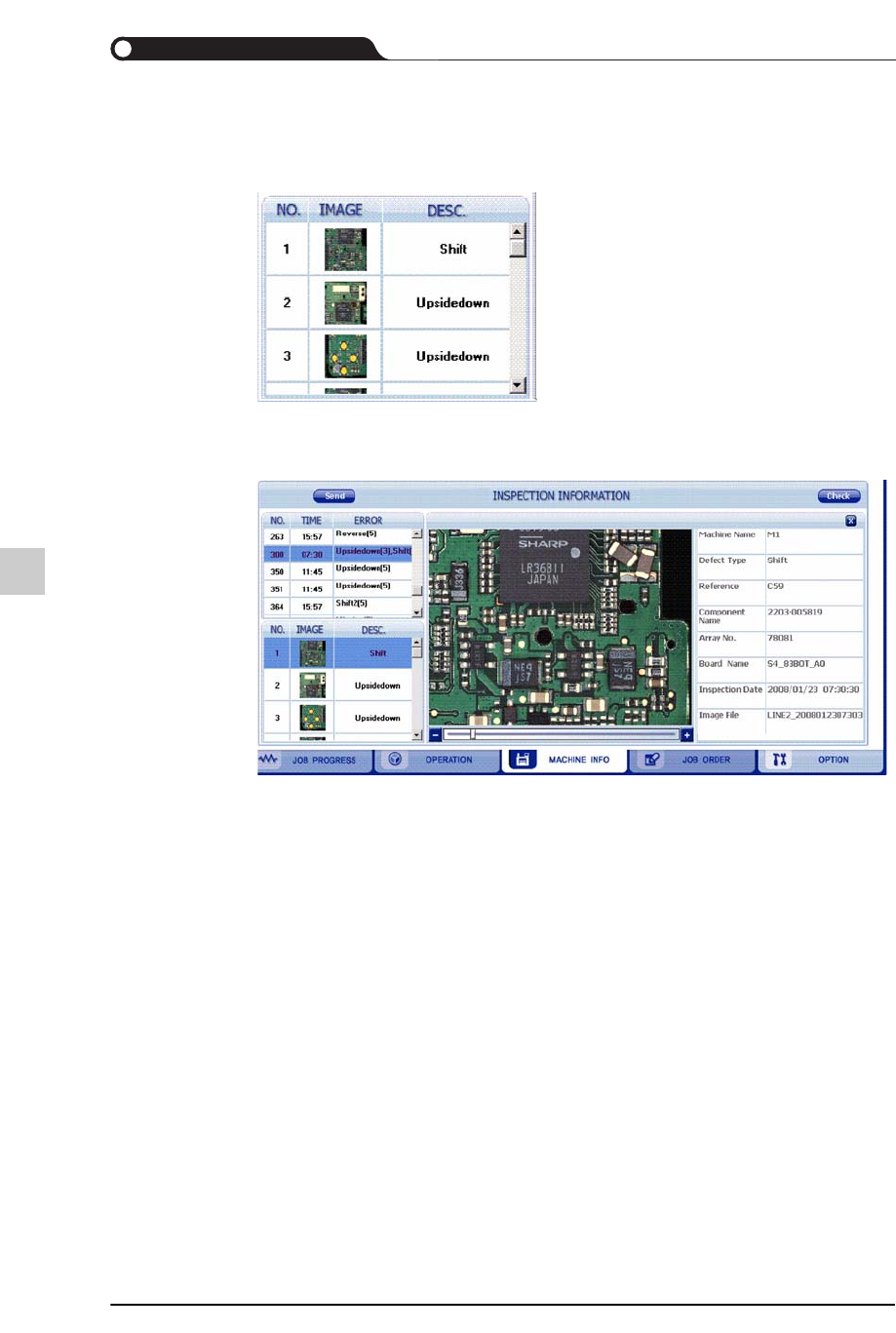

下面是选择AOI设备时的详细信息画面。
3) 发生不良时将在画面上显示出发生不良的电路板信息。Error Board上显示的
内容如下。
电路板编号：发生不良的电路板编号
时间：发生不良的时间
不良信息：发生的不良类型及点数

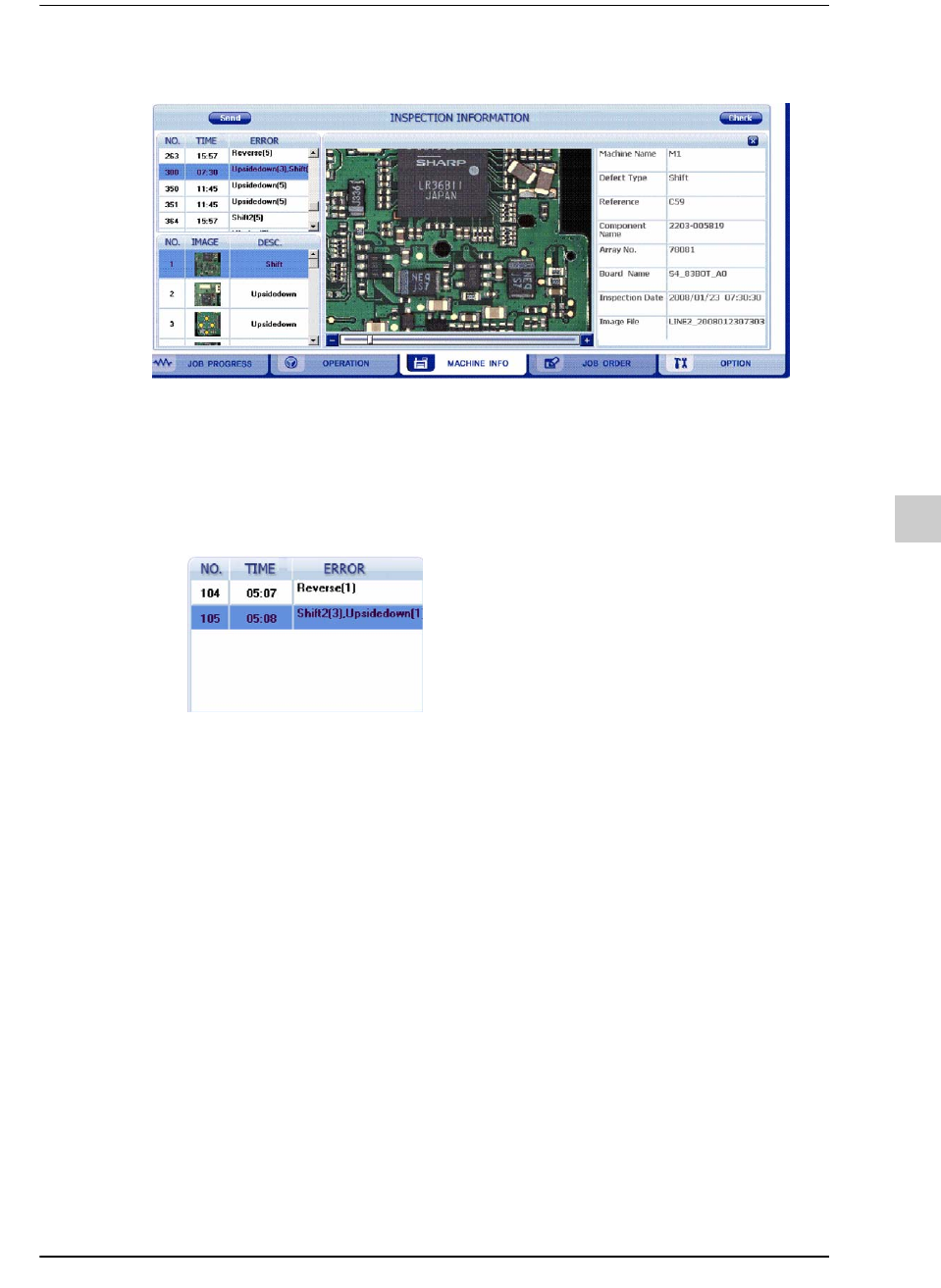

4) 下面表示不良图像。在上面的Error Board中选择特定电路板时，将显示出该
电路板的不良信息目录。
不良图像
12-32
lvswG}]
lvswG}]
不良类型
如果没有在Error Board窗口上选择电路板，将不显示详细的电路板信息。
选择了Error Image grid的特定不良信息时，将以图像方式显示出该不良的详
细信息。该图像可以通过Zoom In/Zoom Out操作而改变图形大小后查看。
Machine Name：发生不良的设备名
Defect Type: 不良类型
Reference:装贴点的参考编号
Component Name: 元件名
Array No.: 如果是阵列电路板，则表示发生不良的阵列编号
Board Name: Model信息。
Inspection Date: 发生不良时间
Image File: 不良图像文件的储存路径
12-33
Single Line Monitoring(SLM)

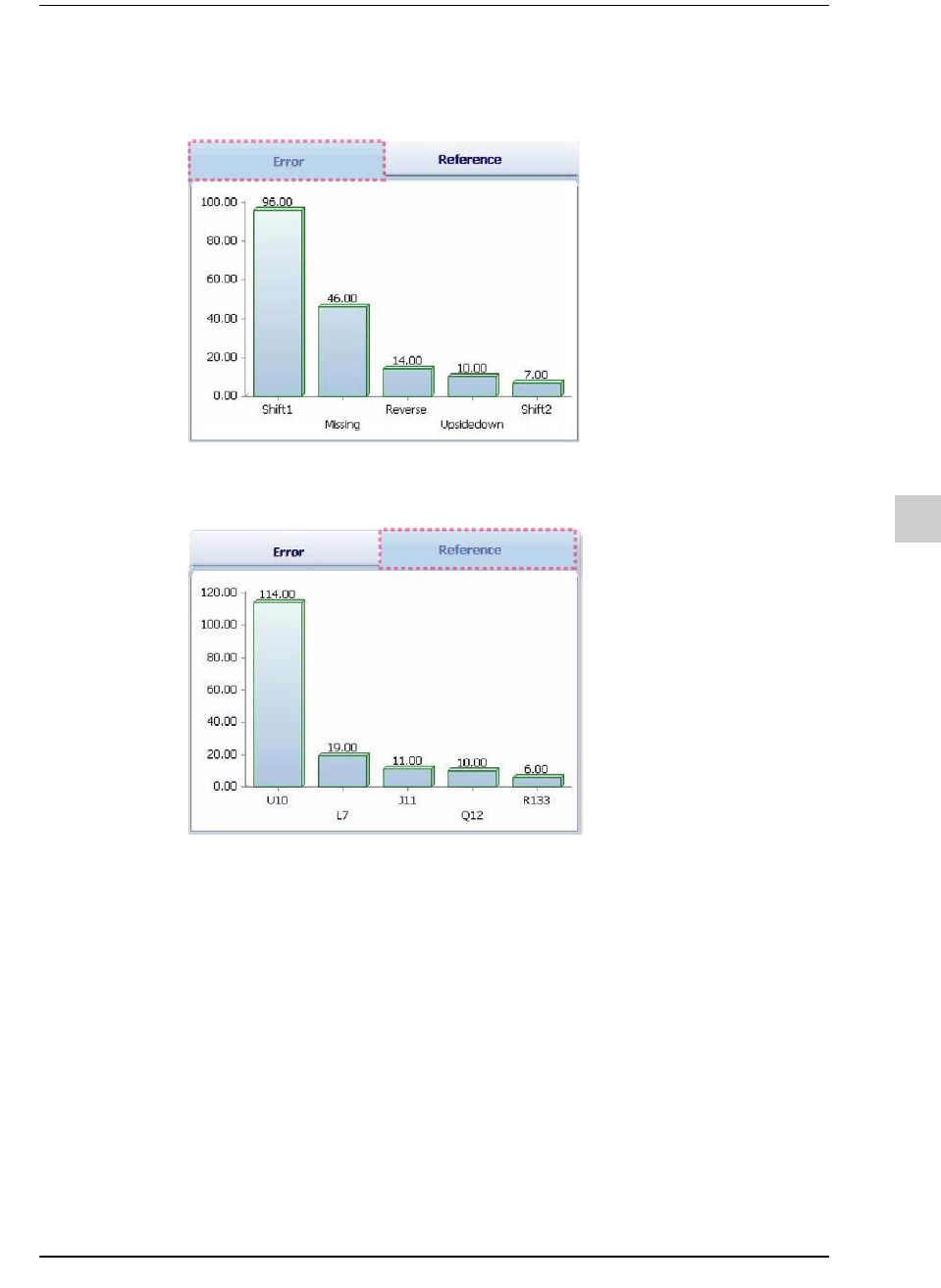

5) 下面按照不良类型显示了Error Chart。
下图按照发生次数最多的不良类型显示了5种Error图。
6) 下面是针对各参考的不良(Error)的 Reference Chart。
下图按照发生不良最多的Reference显示了5种 Error的条状(bar)图。
7) 下面是Total Error List，显示了详细信息。
如果没有在Error bar图中没有进行任何选择，就会显示出所有Total Error
Grid List的所有Error的装贴点参考(Reference)信息，如果选择了特定参考，
则显示出该参考(Reference)的不良清单。
Error
不良类型
REF
装贴点参考(Reference)名
Machine
发生不良的设备名
Count
同一装贴点的同一不良的发生次数。
