13-7 Multi Line Mo nitoring(MLM) 在画面下端的 To t a l 行显示各选项的综合信息。 9) 如果只需要显示已激活 (Active) 的作业线， 则选择画面下端的圈选框。 Op Rate 所有设备的平均动作比。 Points 该型号到目前为止的整体贴装点数量。 装贴点数量表示每单位 PCB 的装贴点数量 X 生产 PCB 数量。 St art Date 显示该作业的开始时间。 End Date 显示该…

100%1 / 684
13-6
lvswG}]
lvswG}]
Table13.1 Icon : <Lable> : Description
Line Name
固定为Line Name。
Project
显示当前监控中的job的项目名称。
Order
显示PCB的订单数量。
Actual
实际生产量。
Target
Target 计数。
Progress
生产进度。
Time/Avg
各作业线的Cycle Time/当前电路板的作业时
间。
LOB
生产中作业线的作业线均衡化。
Error
该标题可以单击鼠标右键后转换成下列三种状
态。
Count = 作业线所有设备的(Pickup +Error)总
和。
Error% = (Error数量的总和/ Pick Up数量的总
和) * 100
PPM = Error% *10000
可以得知不良趋处于增加趋势还是减少趋势。
CPH
每小时的贴装点数量。
NG
该选项的单位可以单击鼠标右键后从下列两个
单位中选择一个。
Count = 由该作业线的AOI所赋予的NG
Count。
PPM = (NG Count/实际Count )*10000
13-7

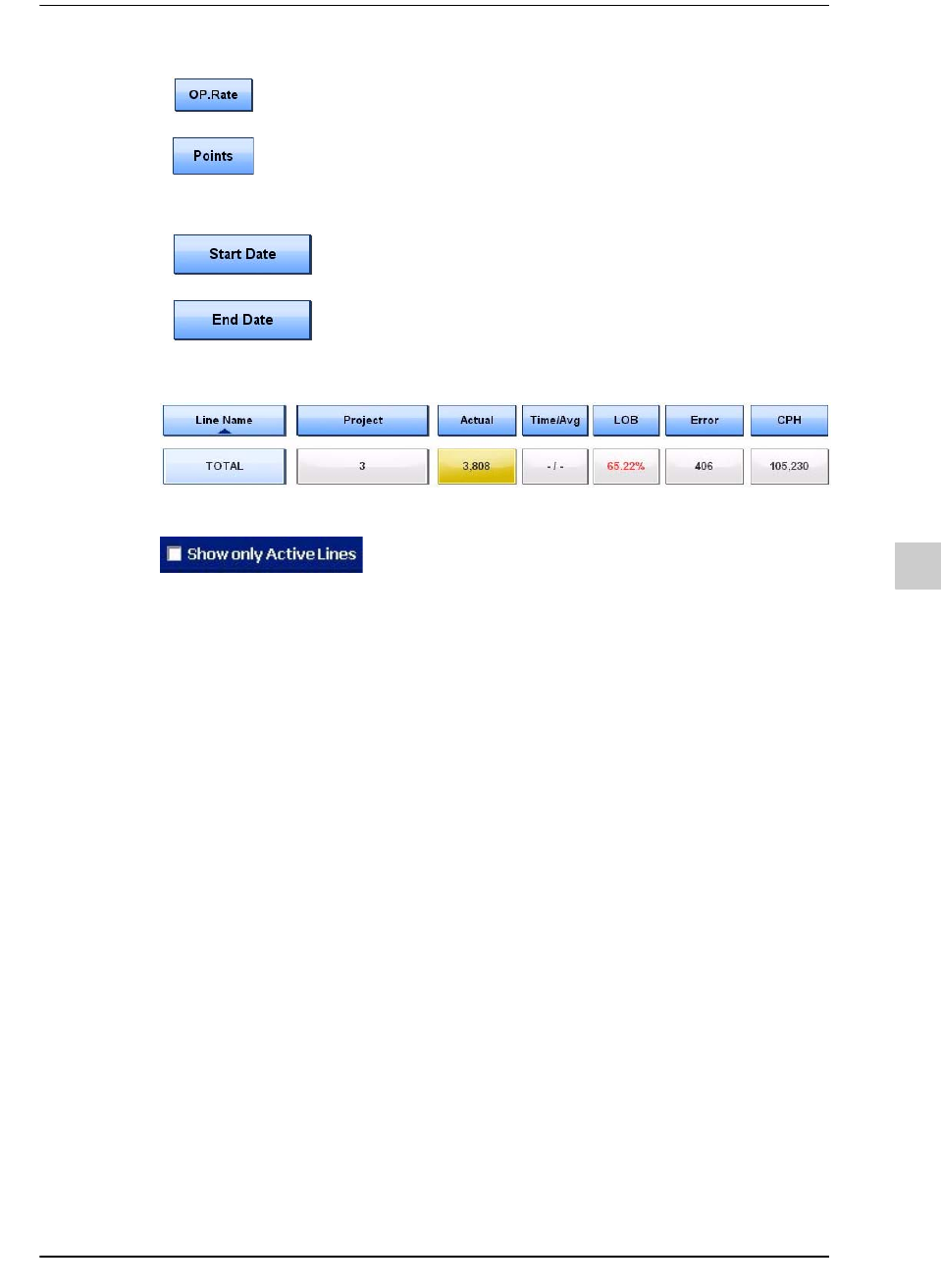

Multi Line Monitoring(MLM)
在画面下端的Total 行显示各选项的综合信息。
9) 如果只需要显示已激活(Active)的作业线，则选择画面下端的圈选框。
Op Rate
所有设备的平均动作比。
Points
该型号到目前为止的整体贴装点数量。
装贴点数量表示每单位PCB的装贴点数量 X 生产 PCB数量。
Start Date
显示该作业的开始时间。
End Date
显示该作业的预估结束时间。
13-8
lvswG}]
lvswG}]

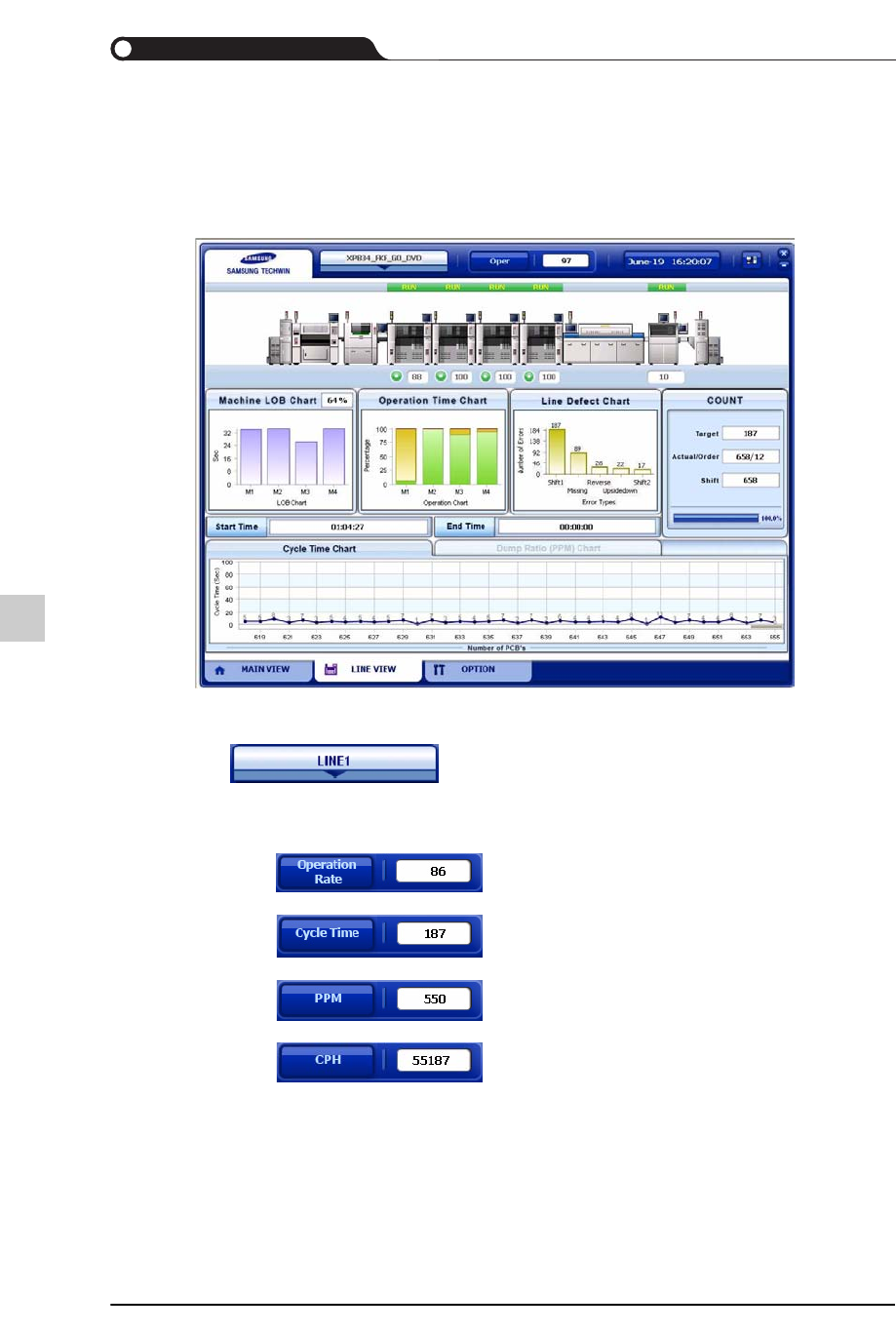

13.4. Line View
在Main View双击作业线名或者选择Line View菜单时，MLM将显示Line View。
Line View画面将显示选定作业线的相关生产信息。
1) 下列标签表示已选定的作业线。单击下列部位即可修改目标作业线。
2) 每单击一次下列标签，就会按照下列顺序变换，其数值的意义如下。
3) 下图标示相应作业线的作业线均衡化效率。
作业线内设备运转率的平均值。
作业线中PCB的生产时间。
作业线内设备的元件废弃率。
作业线的每小时生产速度。
