作业环境设置
14.4. 系统升级
系统升级时，将从设备环境配置文件读入各种设置信息并且自动输入“设备设置”
对话框。
从设备环境配置文件读入的信息如下。
在“设备设置”对话框需要设定的一切数值数据(Priority选项卡的项目除外)
设备型号特性(Speed Level、Time Constant等)
安装在设备上的一切周边装置的信息(带式喂料器除外)
设备的装置登记信息中没有登记在EasyOLP的一切信息
系统升级时,

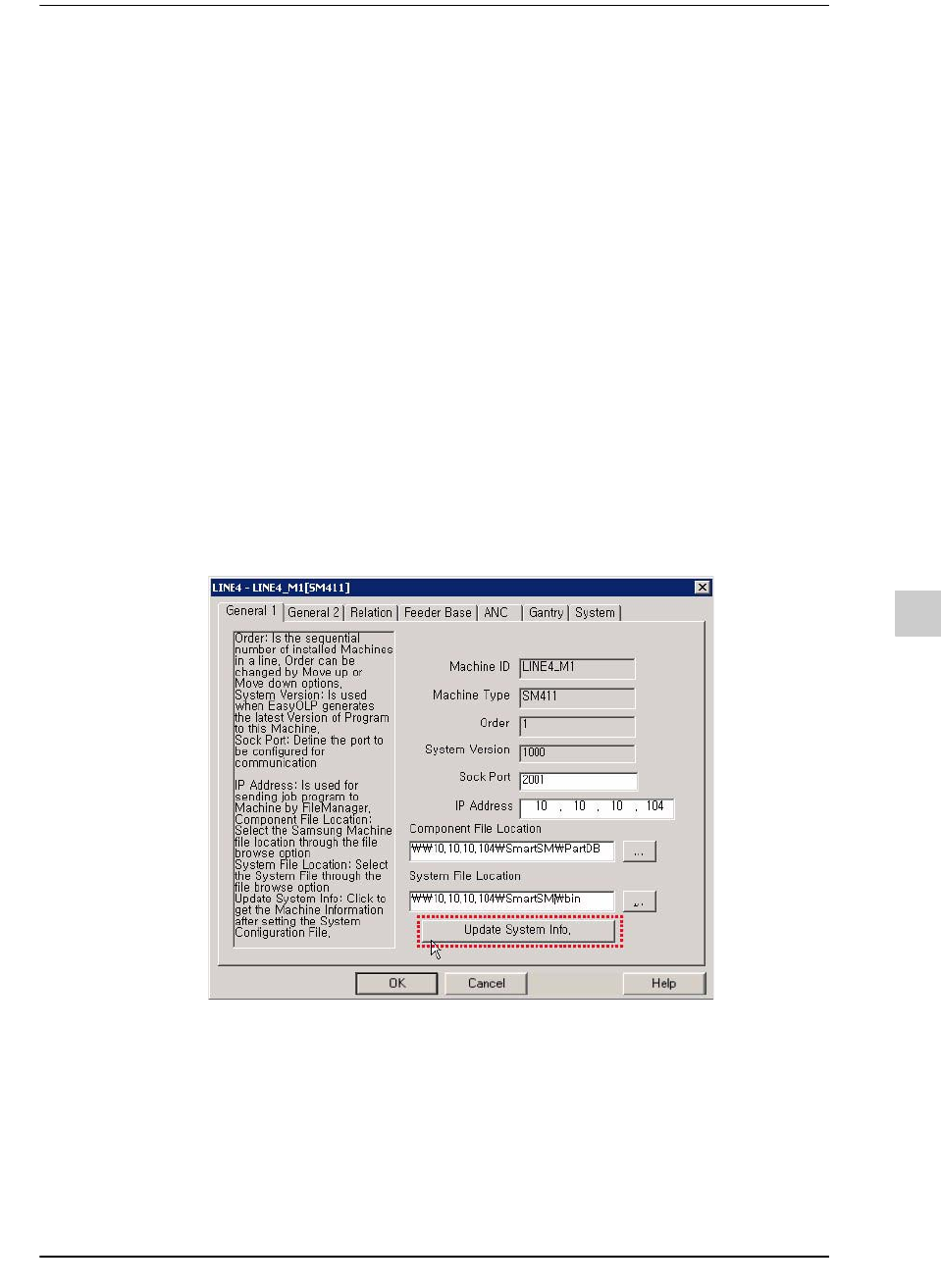

STEP1. 单击“设备设置”对话框的General 1选项卡。
STEP2. 然后单击下端的<Update System Info.>键。
(如果“设备设置”对话框没有被打开，则在 workspace区的下端按下
Factory选项卡后双击该作业线的该设备。)
STEP3. 系统升级后，单击“设备设置”对话框的各选项卡以确认是否疏漏了信息。
如果疏漏了信息，则参阅[14.5. “设备设置”对话框中各栏的说明,第 14-8
页]的说明文字后以手动方式直接输入。
15-1
Chapter 15
Chapter15.
CAD文件的准备
(CAD File Preparation)
CAD文件包含贴装点数据与电路板设置数据(扩展名是pdw)。
CAD文件的准备步骤如下。
准备贴装点文件
打开贴装点文件
合并贴装点文件
电路板设置/数据的编辑
转换成PDW文件
打开BOM文件
15.1. 准备贴装点文件
EasyOLP主要在下列4种文件格式种选择一种后读入贴装点信息。
TXT文件: 由其他厂商设备把贴装点信息储存成文本格式的文件(扩展名是txt)
Excel文件: 由其他厂商设备把贴装点信息储存成EXCEL格式的文件(扩展名是xls)
PCB文件: 本公司设备专用的二进制格式贴装点文件(扩展名是pcb，def或opt)
SSA文件: 由本公司设备专用的文本格式贴装点文件(扩展名是ssa)
如果是从由众多设备组成的作业线读入贴装点文件(一般为PCB文件或SSA文件 )，
则必须合并贴装点文件才能构成针对整个PCB的CAD文件。
