15.1.1. 本公司设备的贴装点文件
本公司设备的贴装点文件是SSA或PCB文件，可以由EasyOLP直接读入后使用，因
此不需要额外的准备过程。
15.1.2. 其他厂商设备的贴装点文件
针对其他厂商设备文件的读入模组是EasyOLP的选项功能而不是基本功能。

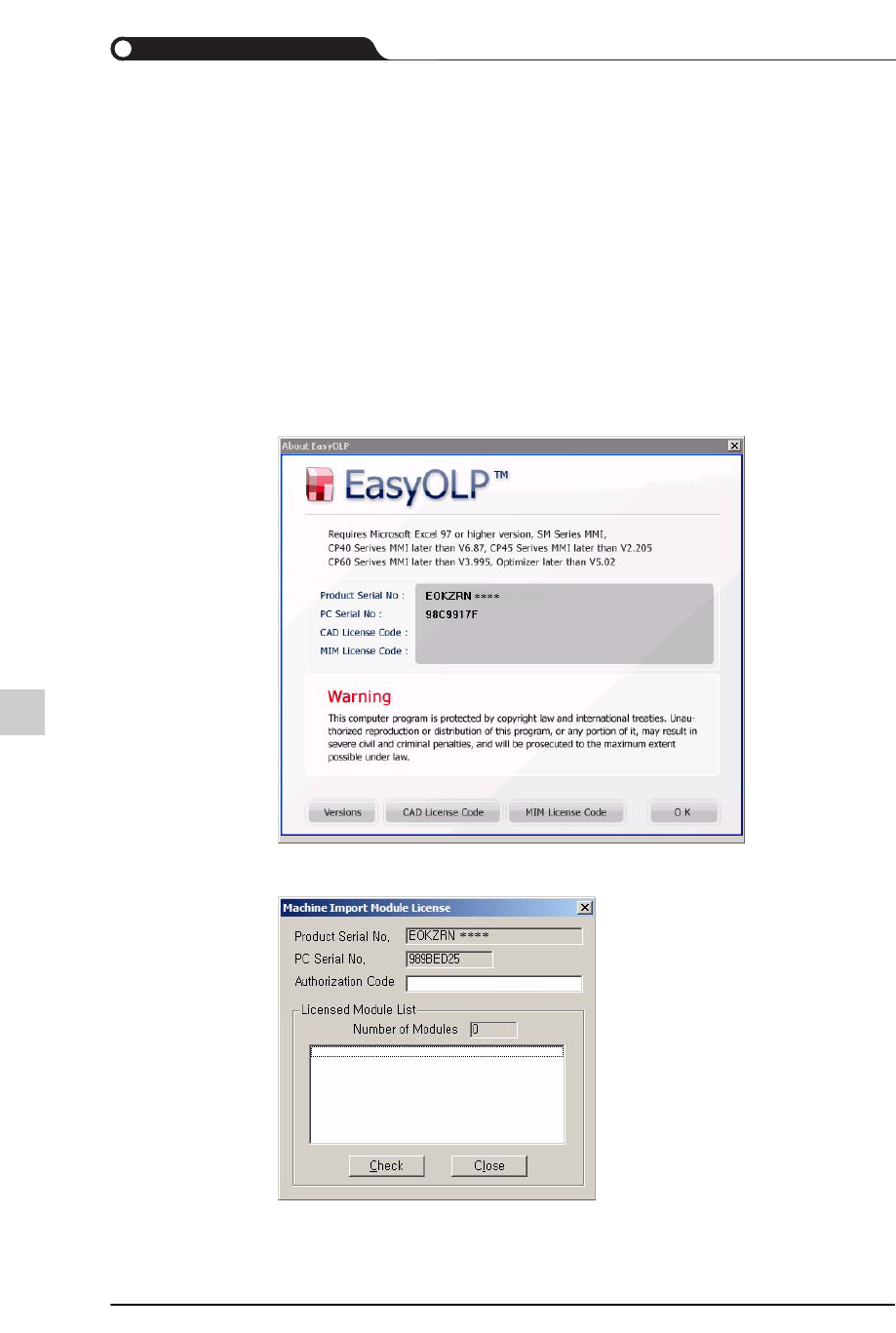

首先，依序选择Help > About Easy OLP菜单，然后在EasyOLP检查其他厂商设备文
件读入模组(Machine Import Module)是否登记了“使用许可”。
STEP1. Help > 选择About EasyOLP菜单。
STEP2. 单击<MIM License Code>键。
STEP3. 在Machine Import Module License对话框检查Authorization Code栏。
15-3
CAD文件的准备 (CAD File Preparation)
如果没有授权码
需要把其他厂商设备的贴装点文件转换成TXT文件。大部分的其他厂商
设备都会支持TXT文件转换功能。参考该设备的手册后转换成TXT文
件。
如果有授权码
确认读入模组是否支持该设备的贴装点文件。支持时可以由EasyOLP直
接读入，因此不需要额外的准备过程。不支持时，需要由该设备生成TXT
文件。
15.2. 打开贴装点文件
根据所准备的贴装点文件的格式而参阅下列副段落中的相应内容。
打开SSA文件 。
打开PCB文件 。
打开TXT文件 。
打开Excel文件 。
打开其他厂商设备文件 。
如果需要众多的贴装点文件合并成一个文件，请参阅[15.4. 贴装点文件的合并,第
15-18页]。

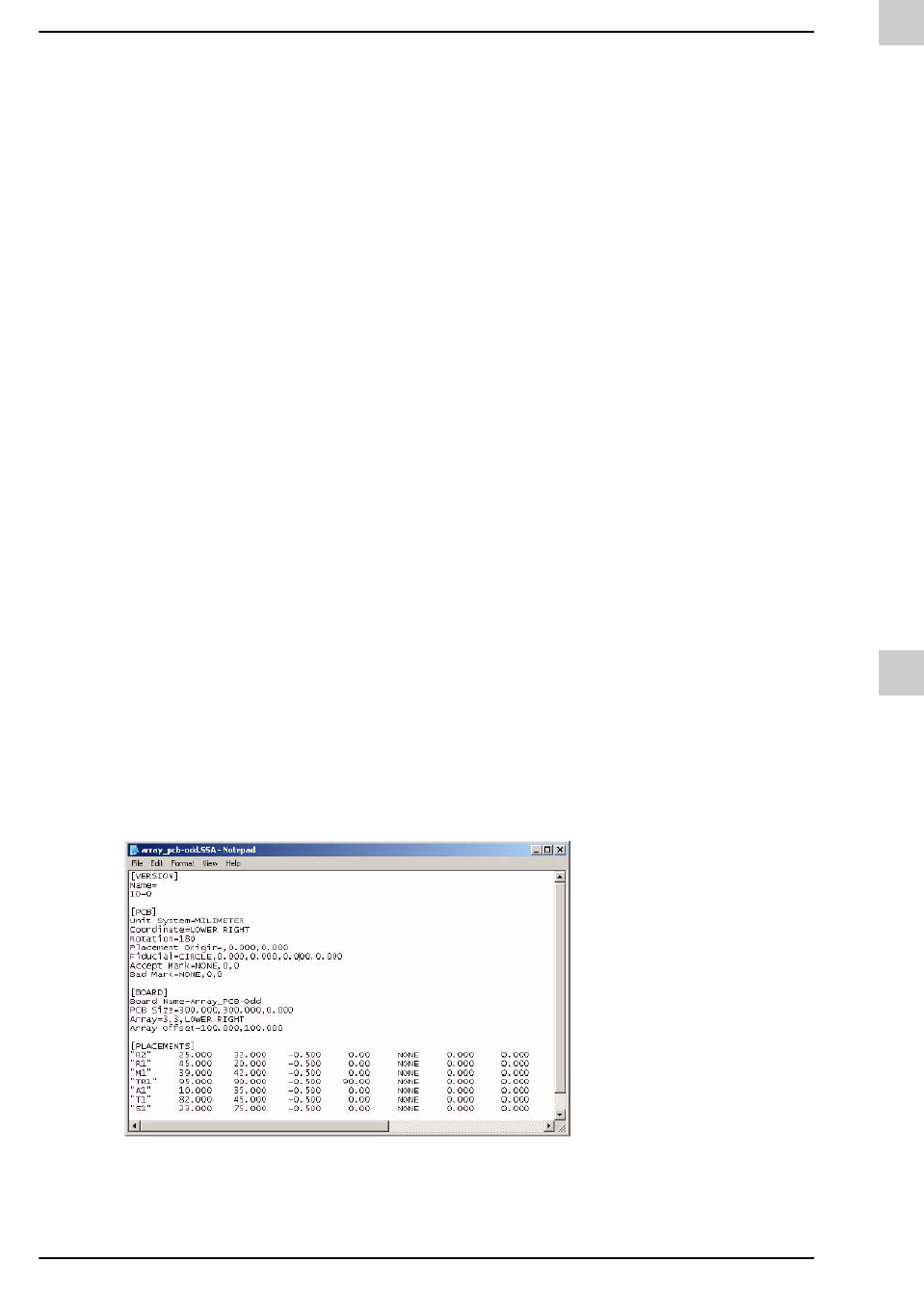

15.2.1. 打开SSA文件
SSA文件是本公司SMT设备的标准文本文件格式。
SSA文件是文本文件，可以在一般文字编辑器直接查看并修改其内容。
SSA文件的信息不足时，可以在EasyOLP打开贴装点文件之前直接在文字编辑器打
开SSA文件后输入相应的信息(PCB尺寸等)。
15-4
lvswG}]
lvswG}]
或者在EasyOLP打开贴装点文件后在“电路板设置”输入相应的信息。

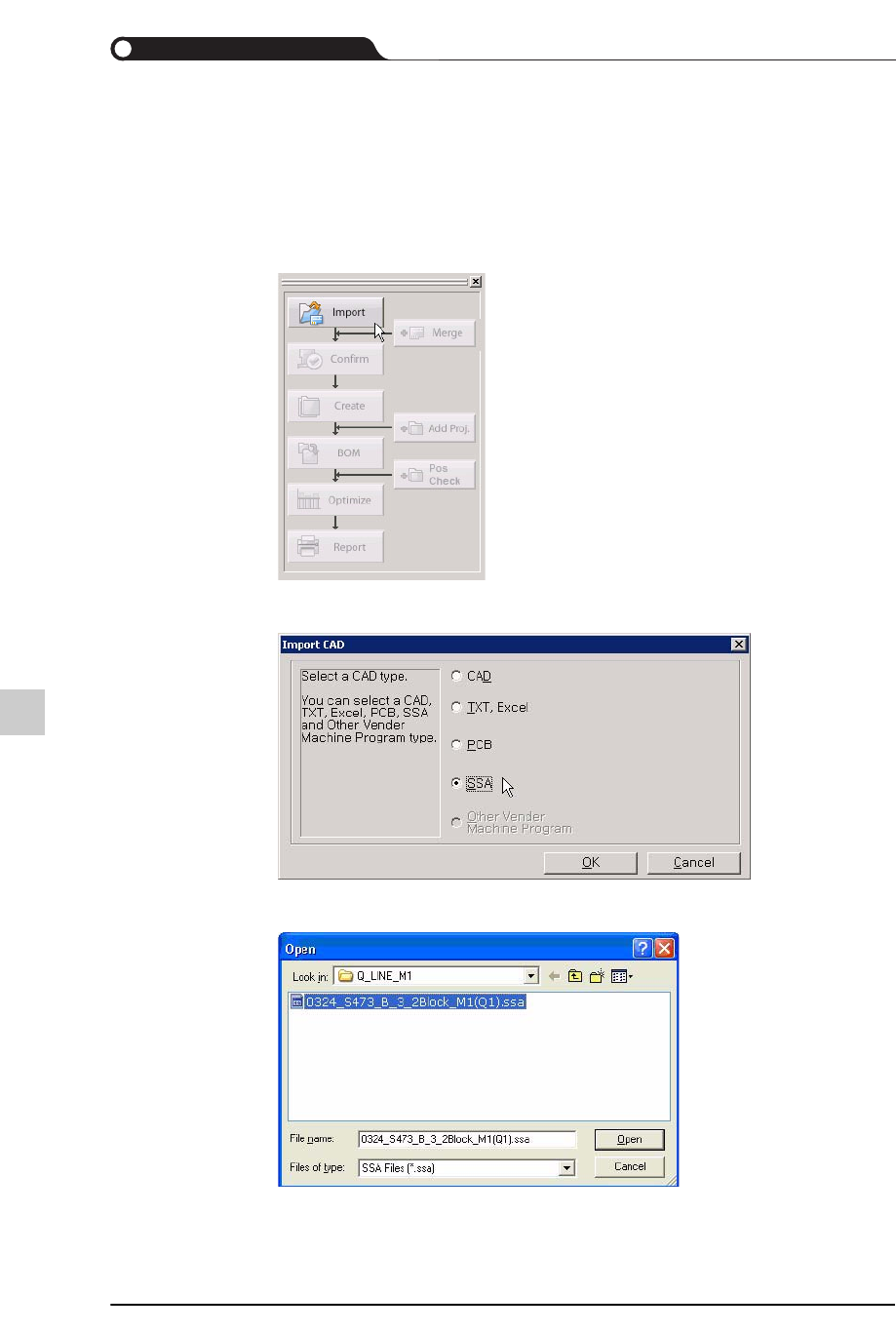

在Easy OLP打开SSA文件的顺序如下。
STEP1. 在Guidance View单击 <Import CAD>键。(或者依序选择File > Import CAD
菜单)。
STEP2. 选择SSA选项后单击<OK>键。
STEP3. 在“打开”对话框选择文件后，单击<打开 (O)>键。
