在EasyOLP打开 PCB文件的顺序如下。

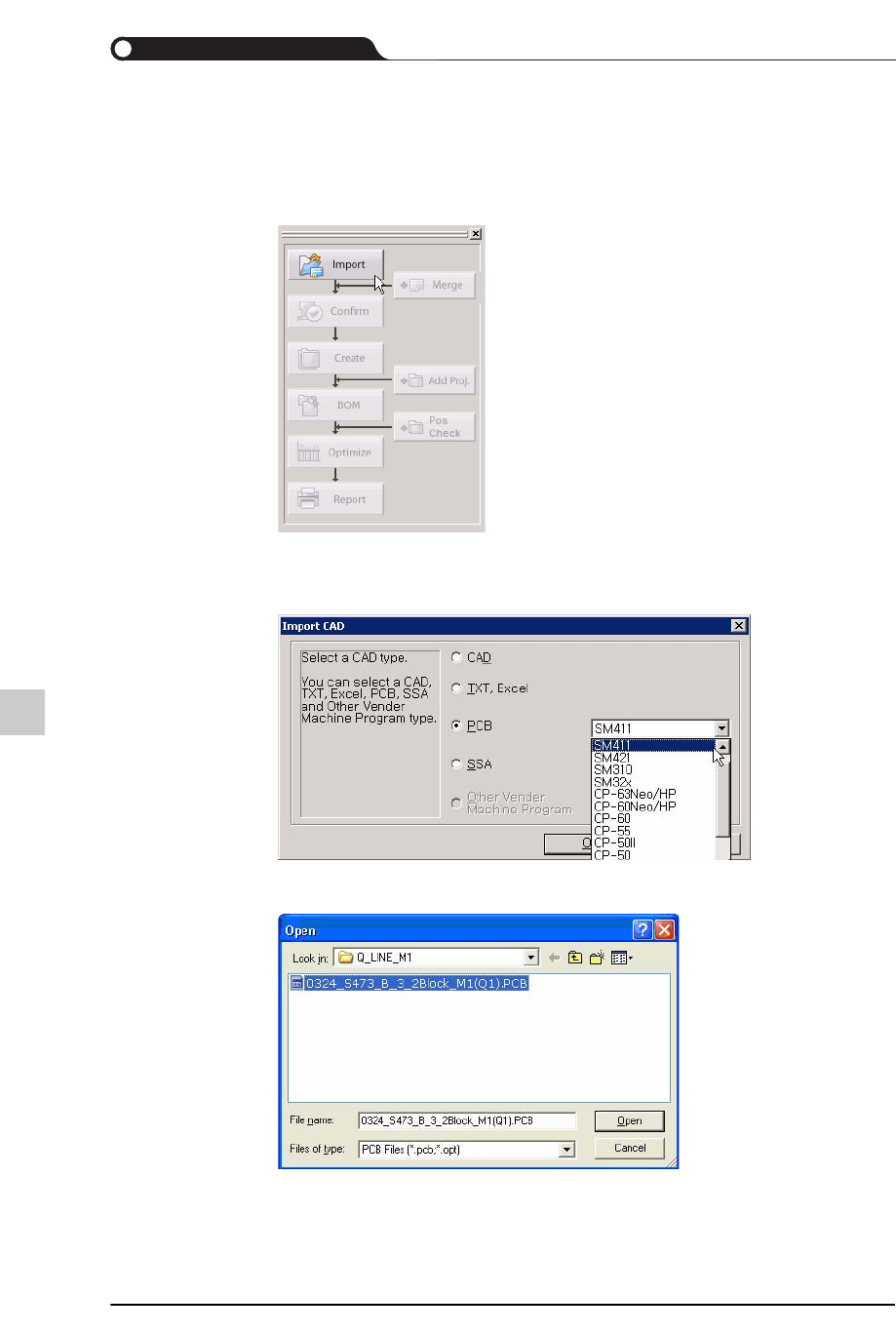

STEP1. 在Guidance View单击 <Import CAD>键。(或者依序选择File > Import CAD
菜单)
STEP2. 选择PCB选项后即可设定该设备。针对需要Import的设备进行设定作业后
单击<OK>键。
STEP3. 在“打开”对话框选择文件后，单击<Open>键。
即使文件扩展名相同，只要设备型号不同，还是不能读入贴装点文件，因
此需要选择符合该设备型号的贴装点文件。
15-7
CAD文件的准备 (CAD File Preparation)
STEP4. 文件包含阵列信息时，将弹出下列对话框。单击<Yes>或<No>键即可完成
阵列的设定作业。
是(Yes) : 只读入第一个阵列的贴装点，根据阵列信息组成阵列PCB。
否(N): 读入整体阵列的贴装点，然后组成单一PCB。
STEP5. 从PCB文件输入(Import)元件信息。单击<Yes>键。
STEP6. 输入(Import)元件。关于元件Import的详细内容清参阅 [10.2. Part Import /
Export,第 10-5页].
STEP7. 成功地读入文件后，将在List View区显示SSA文件的内容。如果需要修改
List View中的内容，径行修改即可。
