CAD文件的准备 (CAD File Preparation)

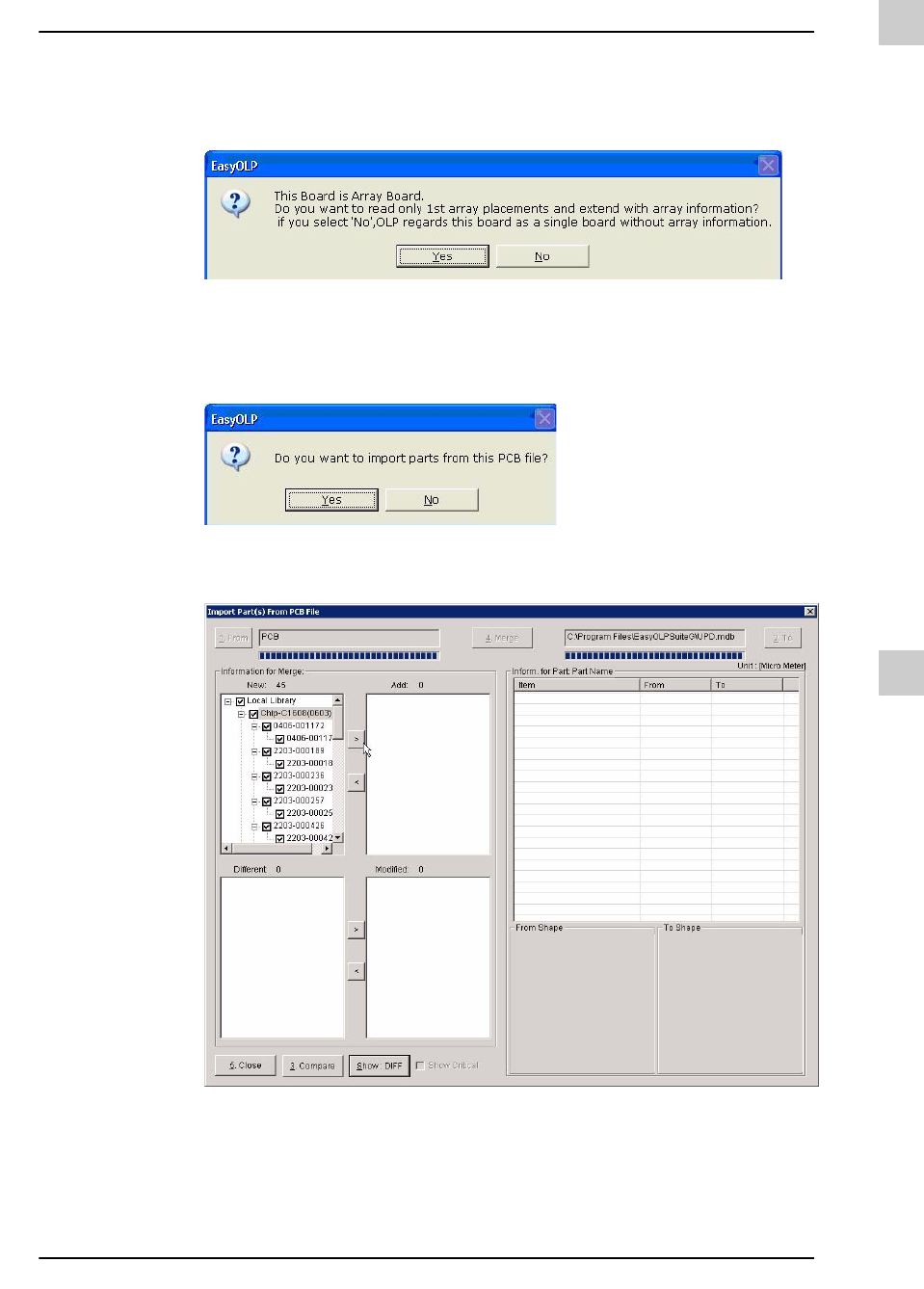

STEP4. 文件包含阵列信息时，将弹出下列对话框。单击<Yes>或<No>键即可完成

阵列的设定作业。

是(Yes) : 只读入第一个阵列的贴装点，根据阵列信息组成阵列PCB。

否(N): 读入整体阵列的贴装点，然后组成单一PCB。

STEP5. 从PCB文件输入(Import)元件信息。单击<Yes>键。

STEP6. 输入(Import)元件。关于元件Import的详细内容清参阅 [10.2. Part Import /

Export,第 10-5页].

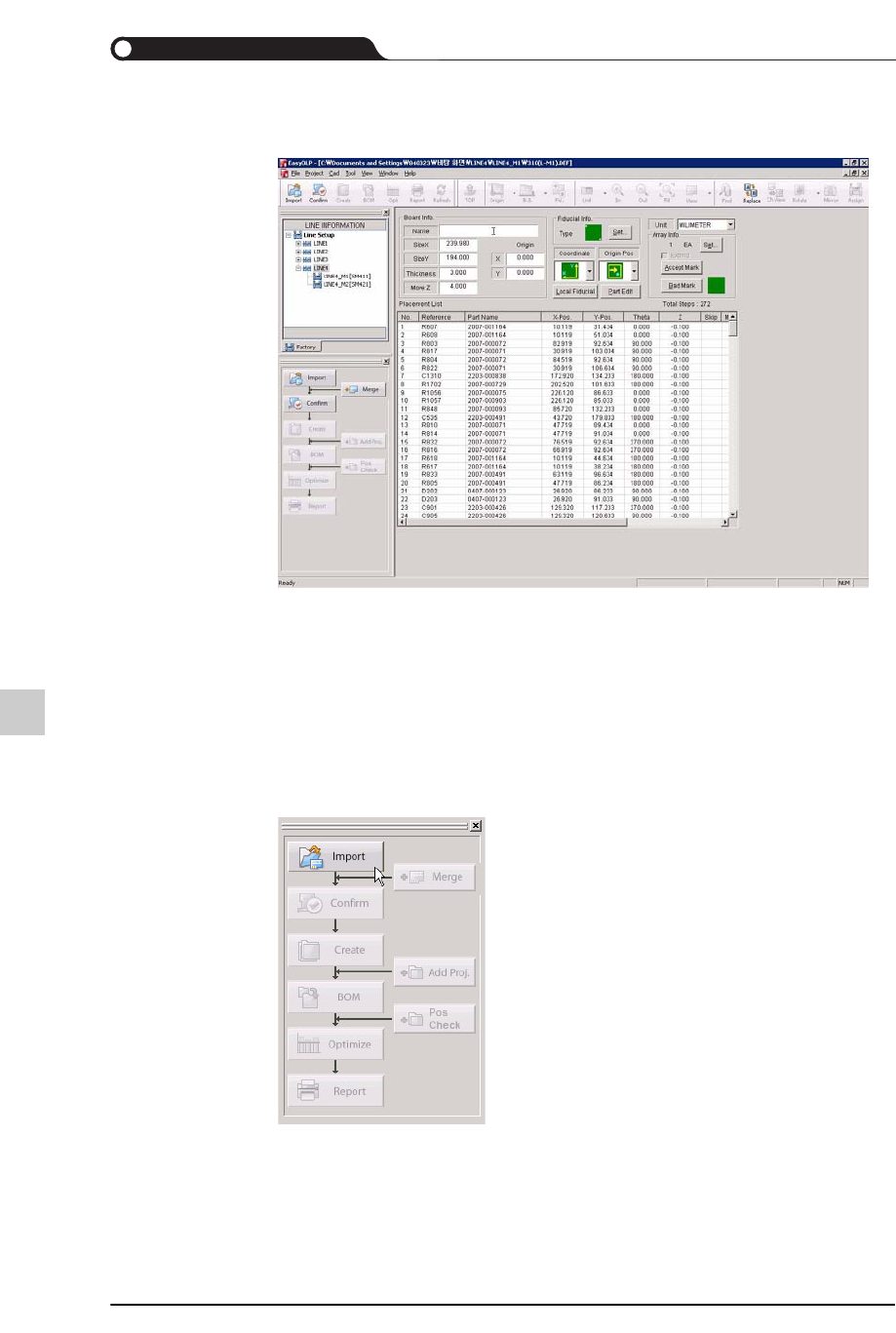

STEP7. 成功地读入文件后，将在List View区显示SSA文件的内容。如果需要修改

List View中的内容，径行修改即可。

15-8

lvswG}]

各栏的详细内容请参[9.3.1. Import CAD,第 9-4页 ]。

15.2.3. 2.2.3打开TXT文件

TXT文件是文本文件，可以在一般文字编辑器直接查看并修改其内容。

在EasyOLP打开 TXT文件的顺序如下。

STEP1. 在Guidance View单击<Import CAD>键。(或者File > Import CAD菜单? 选择

)

15-9

CAD文件的准备 (CAD File Preparation)

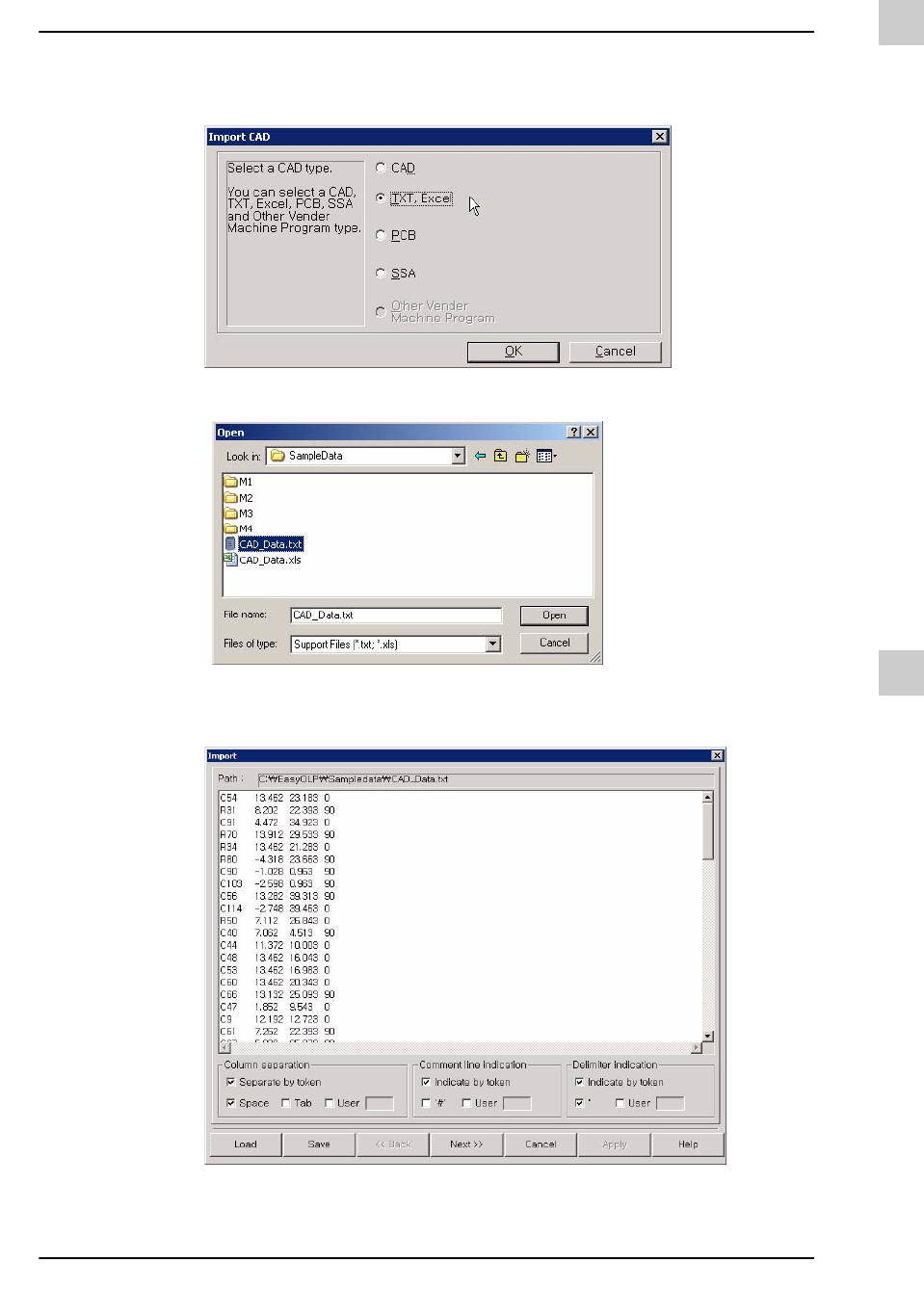

STEP2. 选择“TXT，Excel”选项后单击<OK>键。

STEP3. 在“打开”对话框选择文件后单击<Open>键。

STEP4. 设定栏目分隔符(Column separation)、注解行指示符(Comment line

indication)及定界符(Delimiter indication)后单击 <Next>键。
