15-12
lvswG}]
lvswG}]

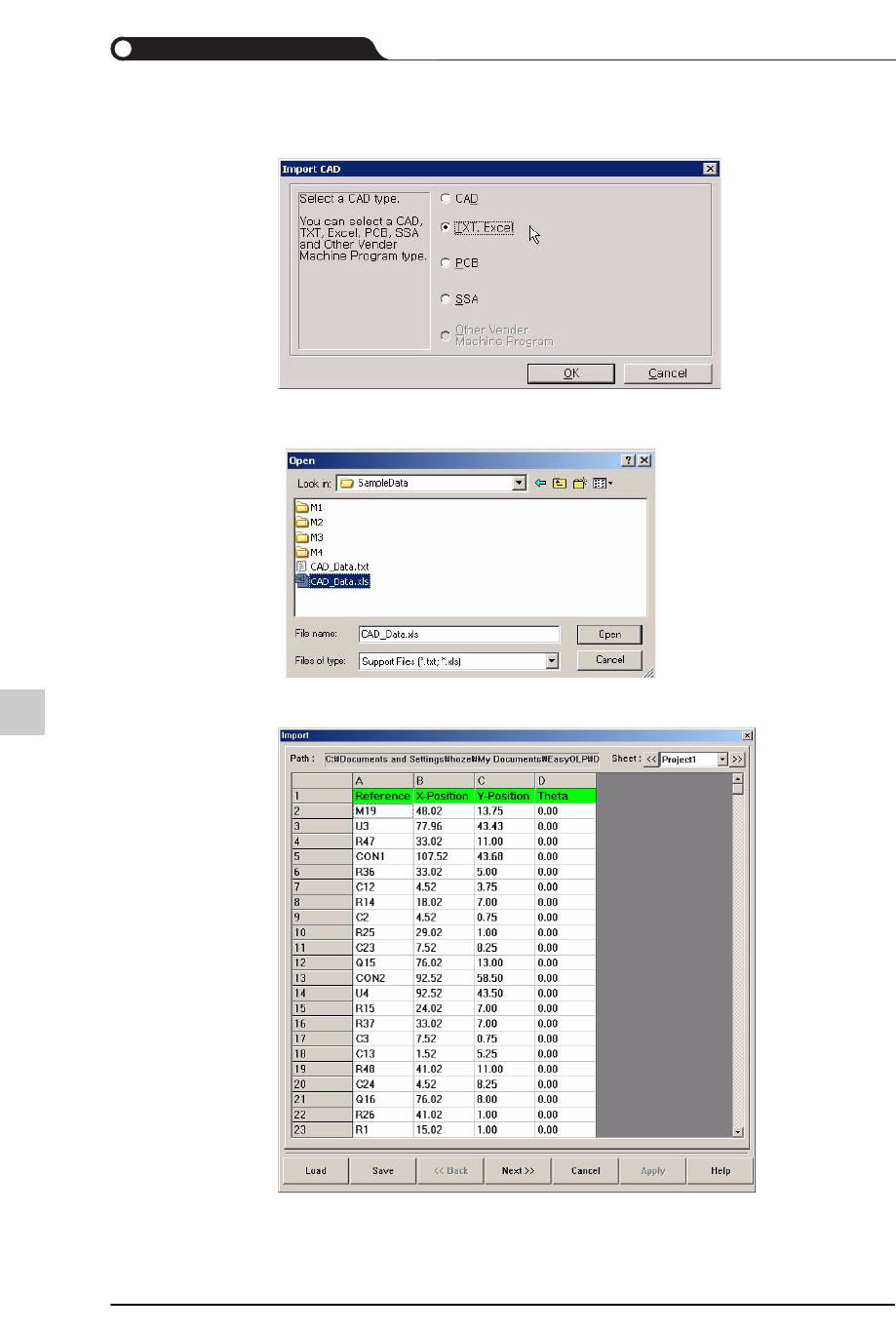

STEP2. 选择“TXT，Excel”选项后单击<OK>键。
STEP3. 在“打开”对话框选择文件后单击<Open>键。
STEP4. 选择具有数据的Sheet后单击<Next>键。
15-13
CAD文件的准备 (CAD File Preparation)

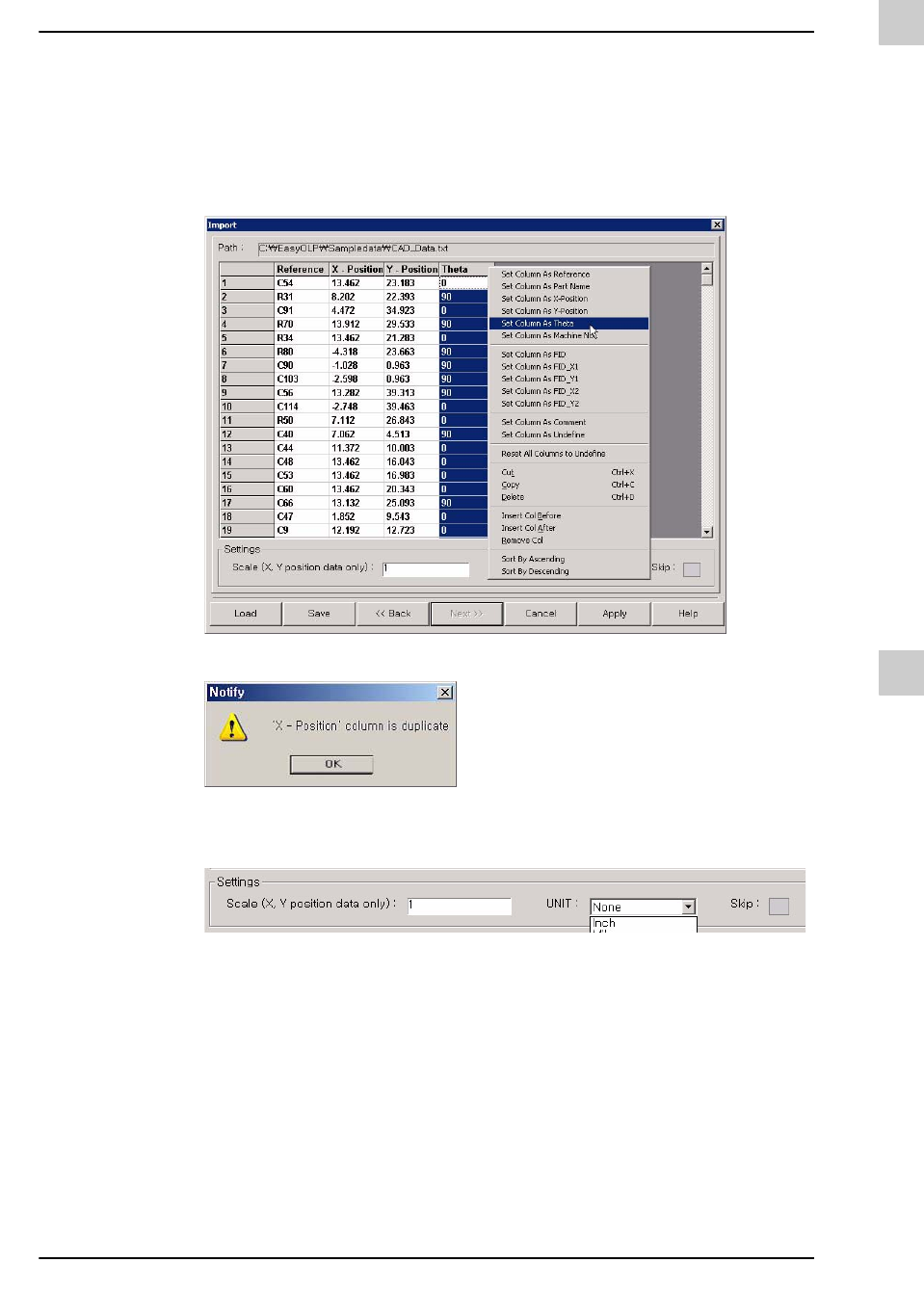

在对话框确认数据显示区的header。
如果header出错，则需要如下图所示利用鼠标右键单击并设定为
Undefined，然后再利用鼠标右键单击该header并根据CAD文件的信息修
改列(Column)的属性。
贴片头重复时，将弹出下列对话框。
STEP5. 在对话框下端的Scale与 Unit栏输入适当的数值并设定Skip颜色后单击
<Apply>键。
即使把Scale设定为1之外的其它数值，实际贴装点文件的数值将继续维
持不变。
