15-17 CAD 文件的准备 (CAD File Prepa ration) Placement Origin : 贴装原点 Machine : 在 EasyOLP 进行作业线均衡化作业时参考的设备编号。 设定值 可以在 SSA View 的 Mahine No. 查看。 Unit s : 所使用的单位。 STEP5. 在 “Import” 对话框选择 SSA Output 选项卡后查看 SS A 输出文件的内容。 STEP6. 单击…
15-16
lvswG}]
lvswG}]

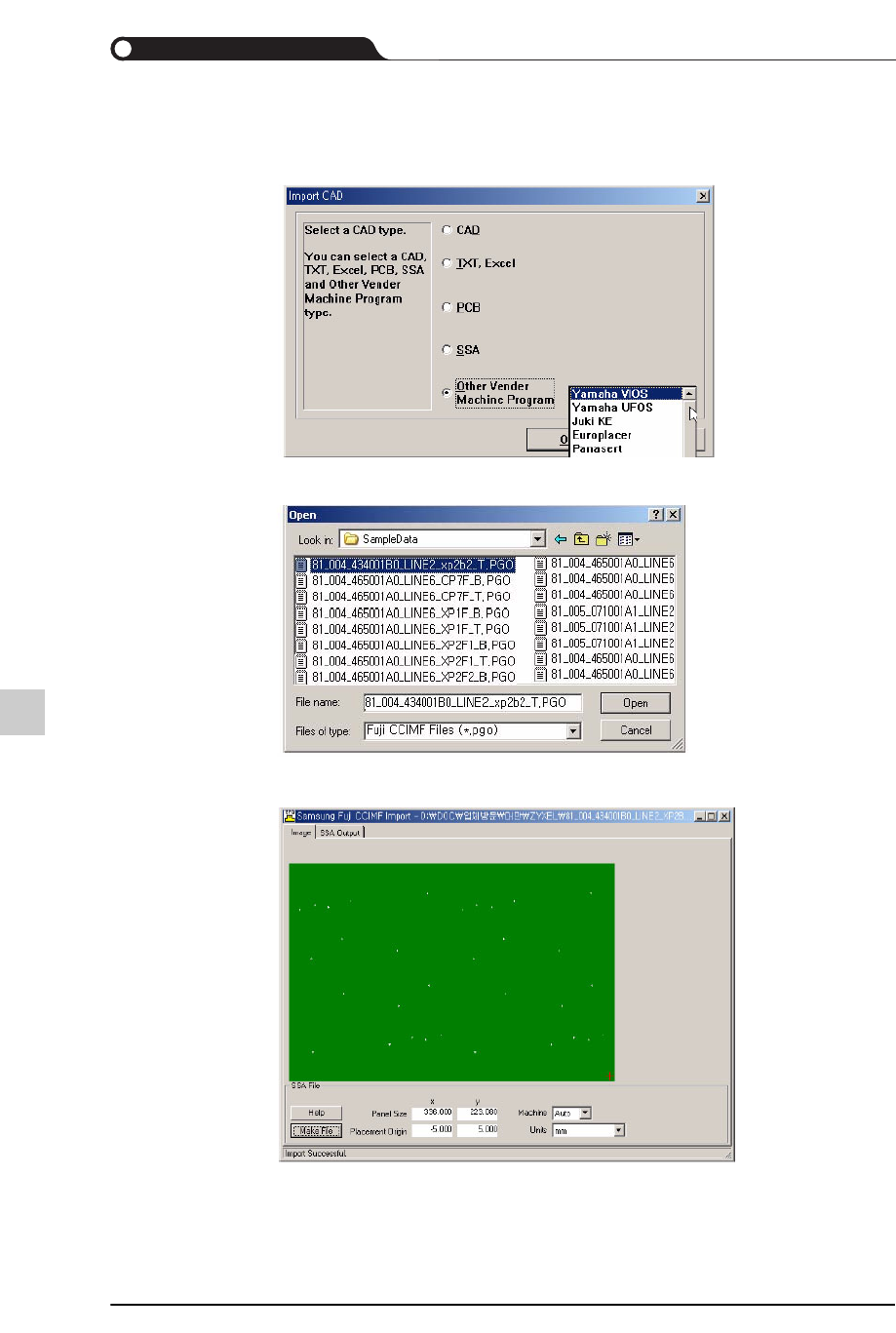

STEP2. 选择Other Vender Machine Program栏即可设定其它厂商设备的文件格式。
选择需要Import的文件格式后单击<OK>键。
STEP3. 在“打开”对话框选择需要读入的文件后单击<打开(O)>键。
STEP4. 在“Import”对话框对各栏进行设定。
各栏的意义如下。
Panel Size: Board的大小
15-17
CAD文件的准备 (CAD File Preparation)
Placement Origin: 贴装原点
Machine: 在EasyOLP进行作业线均衡化作业时参考的设备编号。设定值
可以在SSA View的Mahine No.查看。
Units: 所使用的单位。

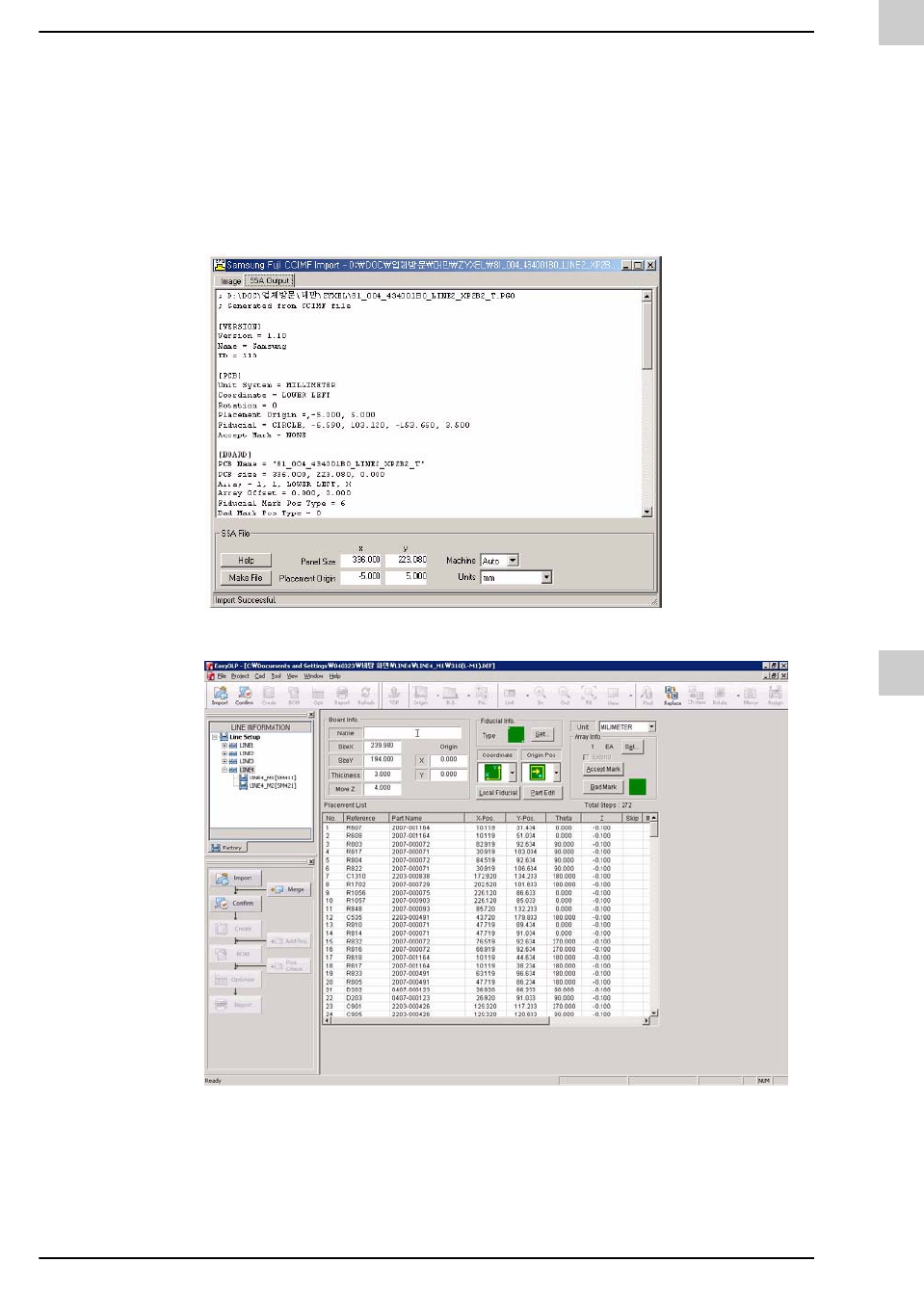

STEP5. 在“Import”对话框选择SSA Output选项卡后查看SSA输出文件的内容。
STEP6. 单击左下角的<Make File>键即可结束。
15-18
lvswG}]
lvswG}]

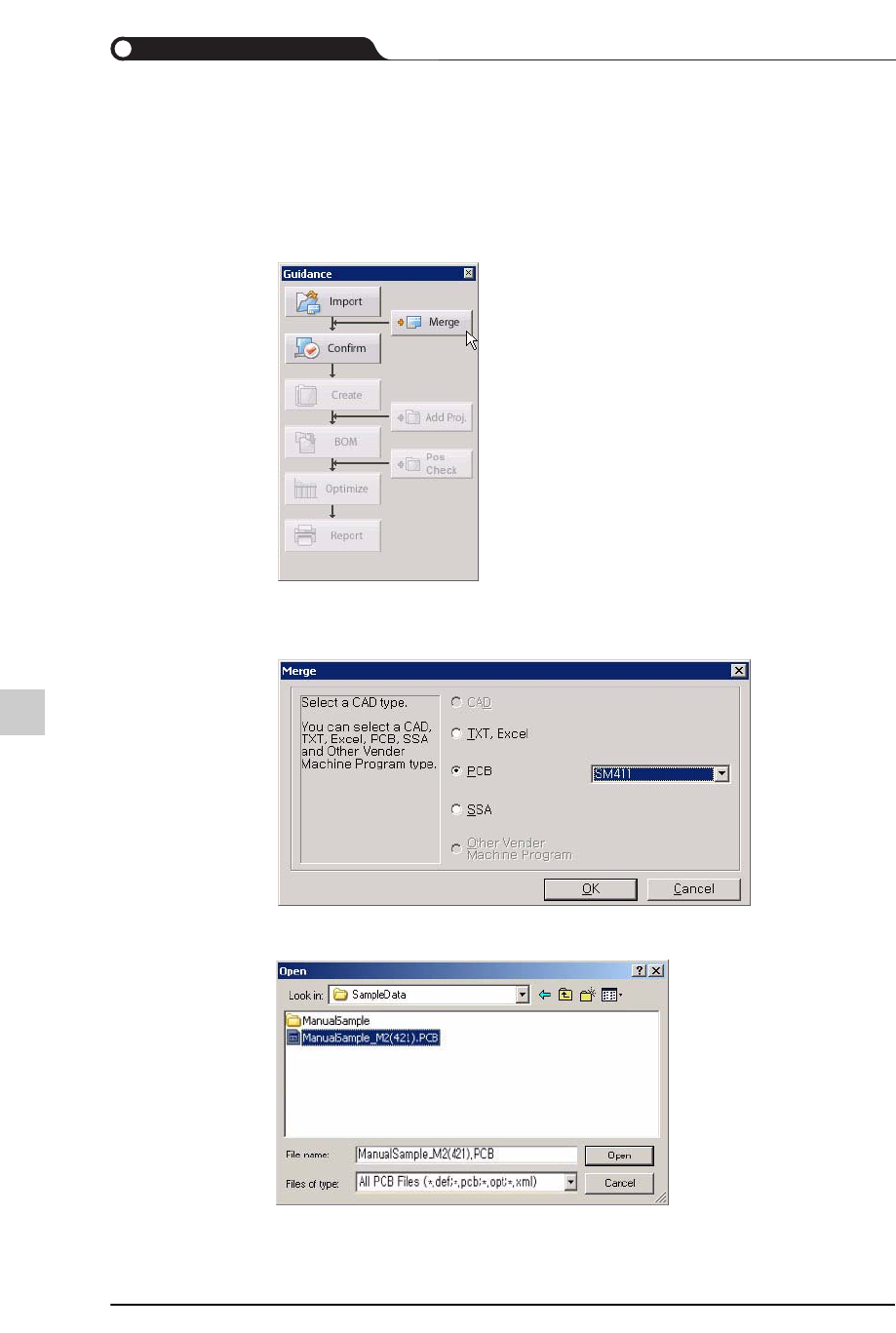

15.4. 贴装点文件的合并
STEP1. 如果需要把众多的贴装点文件合成一体，则在文件被打开的状态下单击
Guidance View的 <Merge>键(或者依序选择File > Import CAD >Merge
CAD)。
STEP2. 在“Merge”对话框选择拟合并的文件后单击<OK>键。 CAD文件无法合
并，只能合并文本形态的文件。
STEP3. 在“打开”对话框选择拟合并的文件后单击<打开(O)>键。
