15-19
CAD文件的准备 (CAD File Preparation)

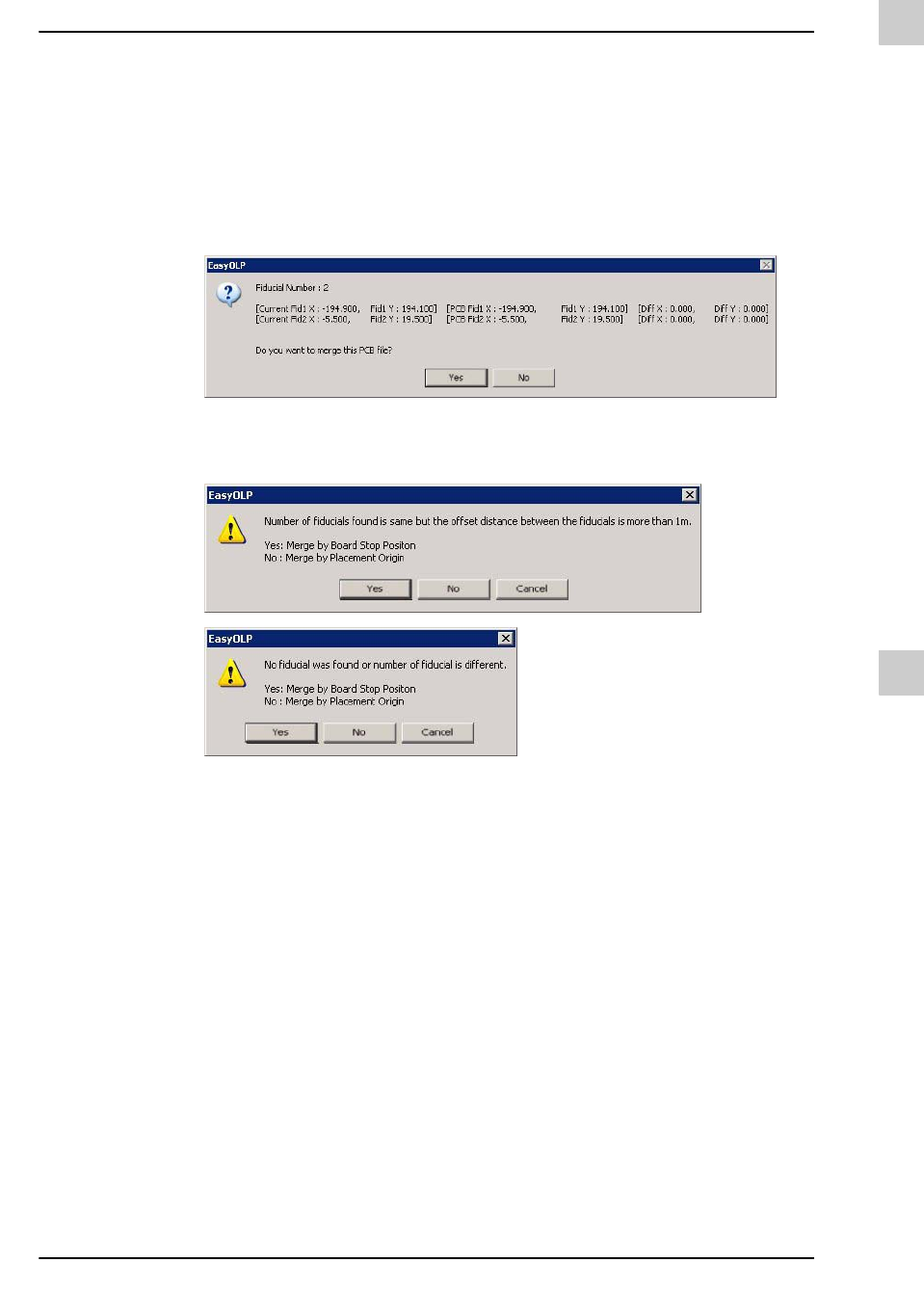

STEP4. 根据文件合并的基准而区分合并类型。
基准点(Fiducial)的数量相同且偏差不大时，需要优先考虑合并基准点，可
以根据使用者的选择而采取基于[板子定位挡片(Board Stop)]的合并方式
或基于[Placement Origin]的合并方式。
基准点合并
是(Yes): 基于板子定位的合并
否(N): 基于贴装原点的合并
文件的合并基准及合并方法如下。
凭借基准点(Fiducial)的方法
基于板子定位点(板子定位挡片)的方法
基于贴装原点(Placement Origin)的方法

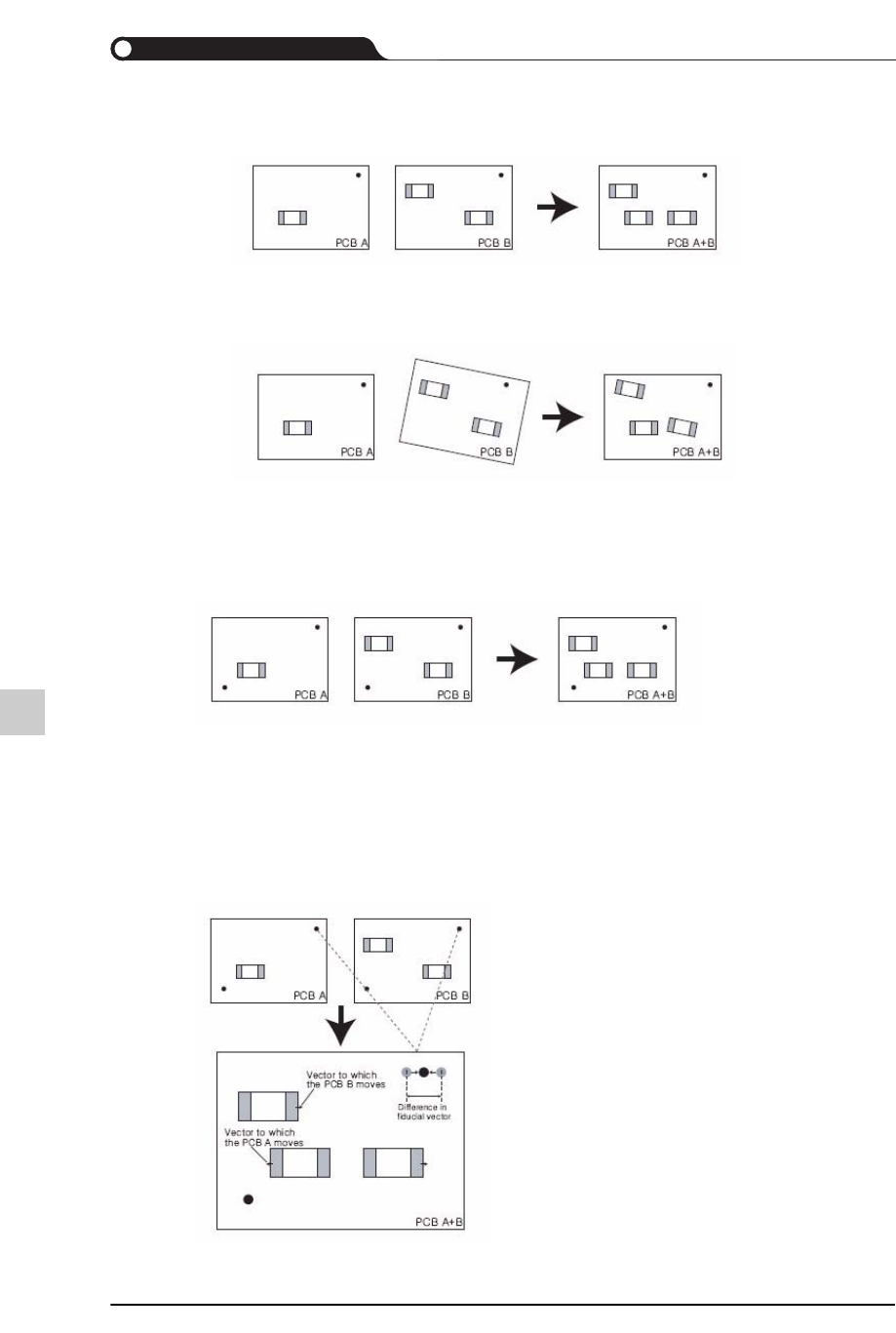

15.4.1. 凭借基准点(Fiducial)的方法
只有一个基准点(Fiducial)时
由于计算相对坐标值时无法计算出拟合并的两个PCB之间的角度偏差，因此假设没
有角度偏差，需要承受角度偏差值的误差。
15-20
lvswG}]
lvswG}]
不存在角度偏差时。
存在角度偏差时。
合并时可能出错。
有两个基准点(Fiducial)时 (基准标记的相对位置相同)
即使角度偏差存在，只要基准点之间的向量大小相同，即可通过角度补正作业计算
出准确的位置。
有两个基准点(Fiducial)时 (基准标记的向量相对大小不同)
使基准点的相对坐标转换成一致状态后进行合并。随着基准点的移动，相应贴装点
的坐标也需要维持一致地移动。
为了决定可以容许的基准点之间的偏差范围，需要设定基准点向量大小的误差范
围。
15-21
CAD文件的准备 (CAD File Preparation)
在EasyOLP利用下列方法决定新的基准点坐标。
基准点之间的单纯平均法
由于贴装点会移动而考虑到相应PCB的贴装点数量后进行的加权平均法(该方
法可以减少贴装点数量较多的PCB)
其它方法

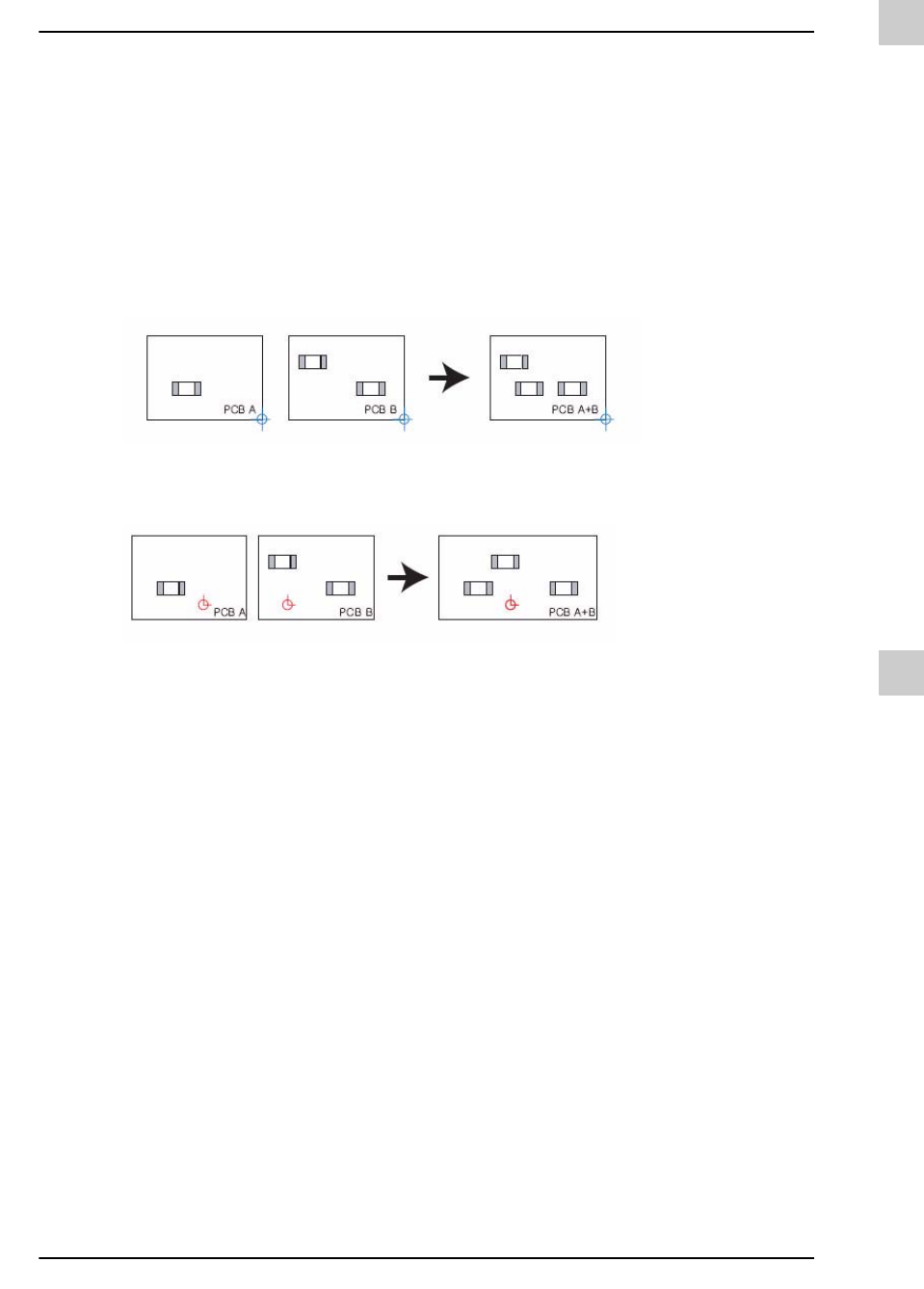

15.4.2. 基于板子定位点(板子定位挡片)的方法
15.4.3. 基于贴装原点(Placement Origin)的方法
