15-23 CAD 文件的准备 (CAD File Prepa ration) Figure15.1 坐标系的方向设定错误时 Figure15.2PCB 的尺寸设定错误时

15-22

lvswG}]

15.5. 转换成PDW文件

成功地读入贴装点文件并转换成PDW文件后，在Board View区查看实际的布置

(layout)。

把贴装点信息转换成PDW文件的顺序如下。

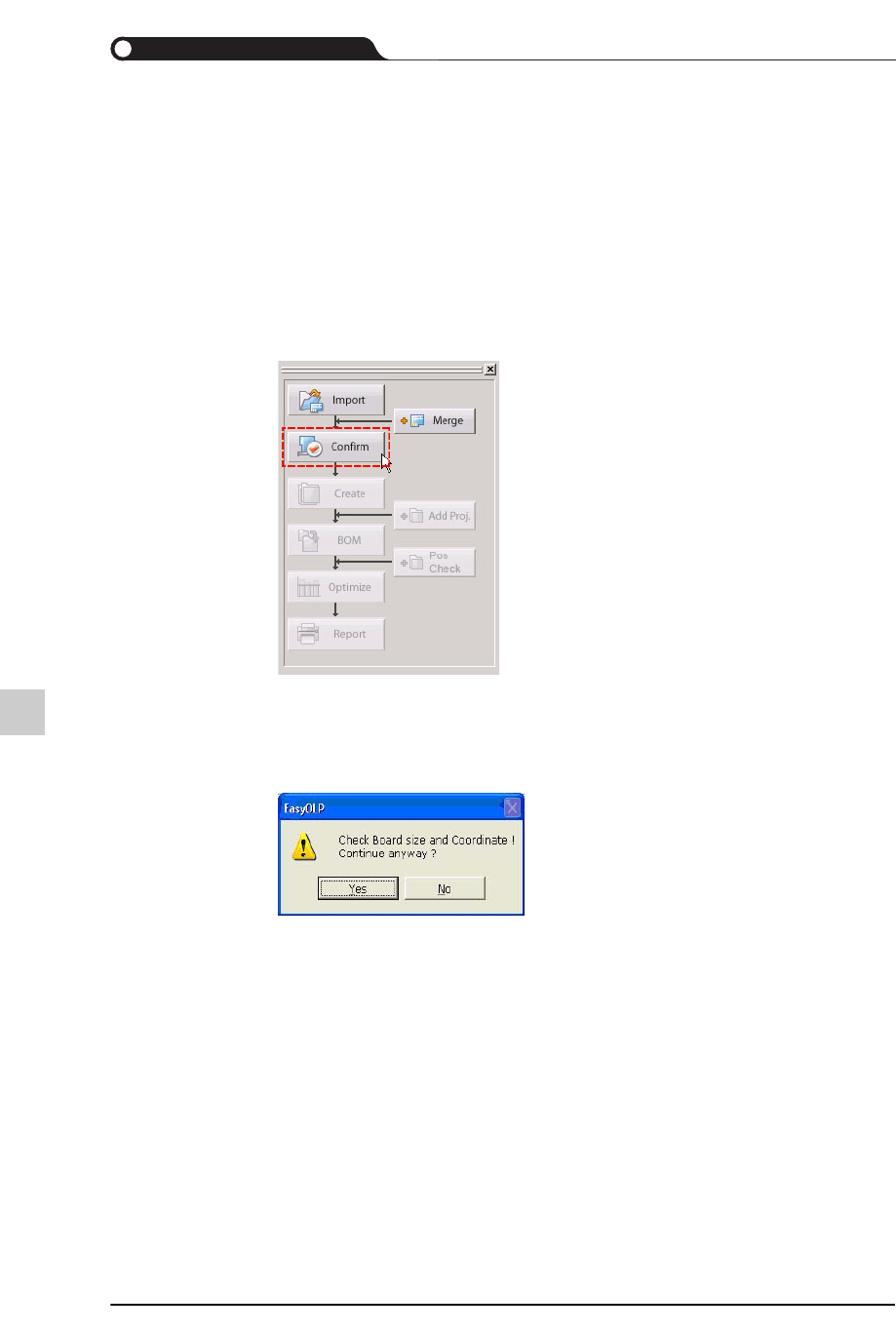

STEP1. 在Guidance View单击<Confirm>键。

(或者在工具条区单击<Confirm>键 )

STEP2. 如果出现下列对话框，就表示被定义的PCB的外部存在着零件。

单击<No>键，然后重新检查List View上端的SizeX、SizeY、X、Y

Coordinate的设定是否正确无误。

STEP3. 设定值正常时，List View区将自动转换成动Board View。

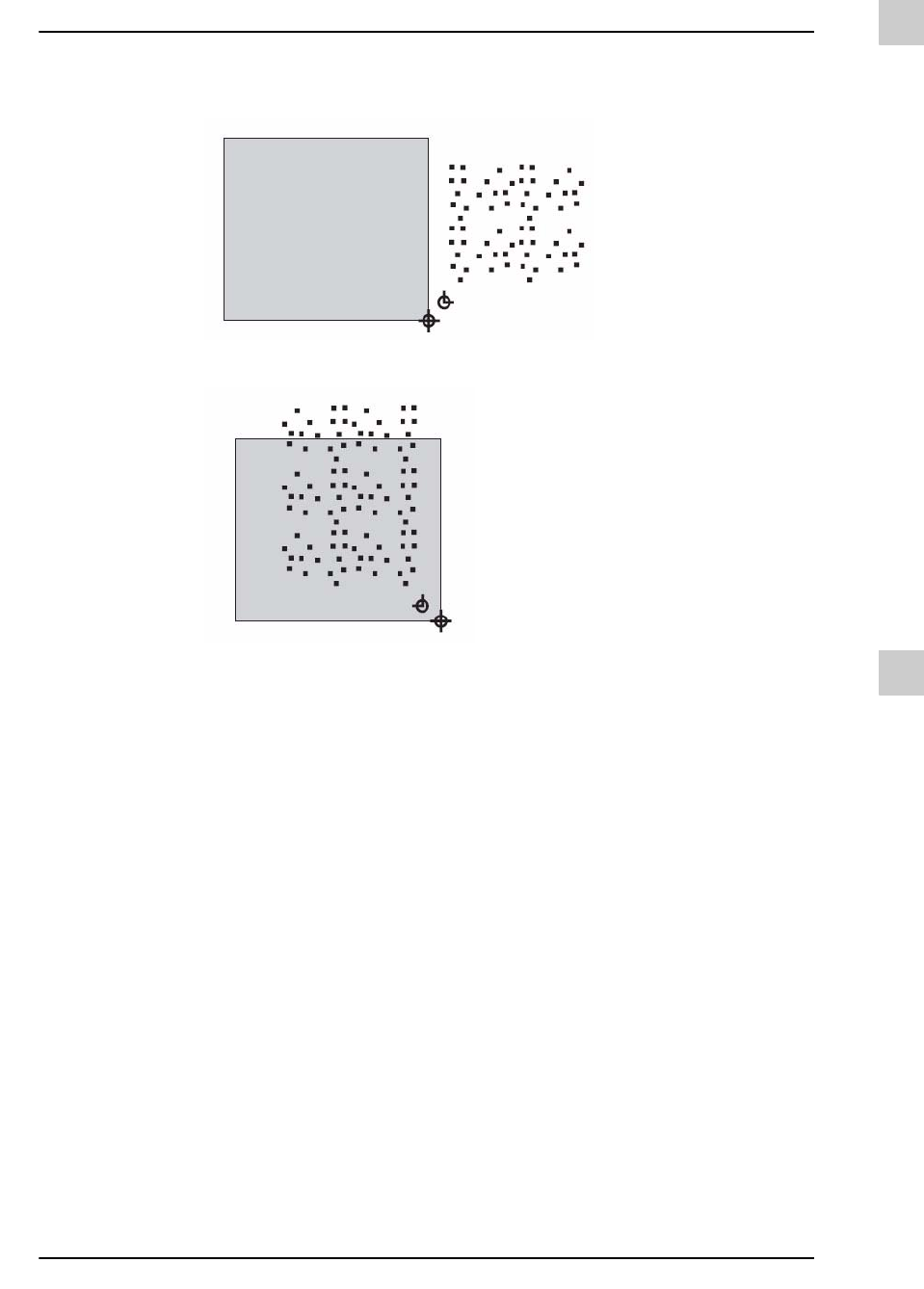

坐标系或PCB尺寸的设定不正确时，List View区可能出现下列情形。此时

需要重新读入贴装点文件后进行前述的步骤1~3。

15-23

CAD文件的准备 (CAD File Preparation)

Figure15.1

坐标系的方向设定错误时

Figure15.2PCB

的尺寸设定错误时

15-24

lvswG}]

15.6. 打开BOM文件

有时候，贴装点文件只输入了贴装点的参考码、坐标及贴装角度而没有输入元件信

息。

在实际贴装作业中却需要具有贴装在各贴装点的元件信息。BOM文件如下图所示

输入了各贴装点的参考码及相应的元件信息。

因此，在读入了没有元件信息的贴装点文件后需要打开BOM文件并加入各贴装点

的元件信息。

打开BOM文件的顺序如下。

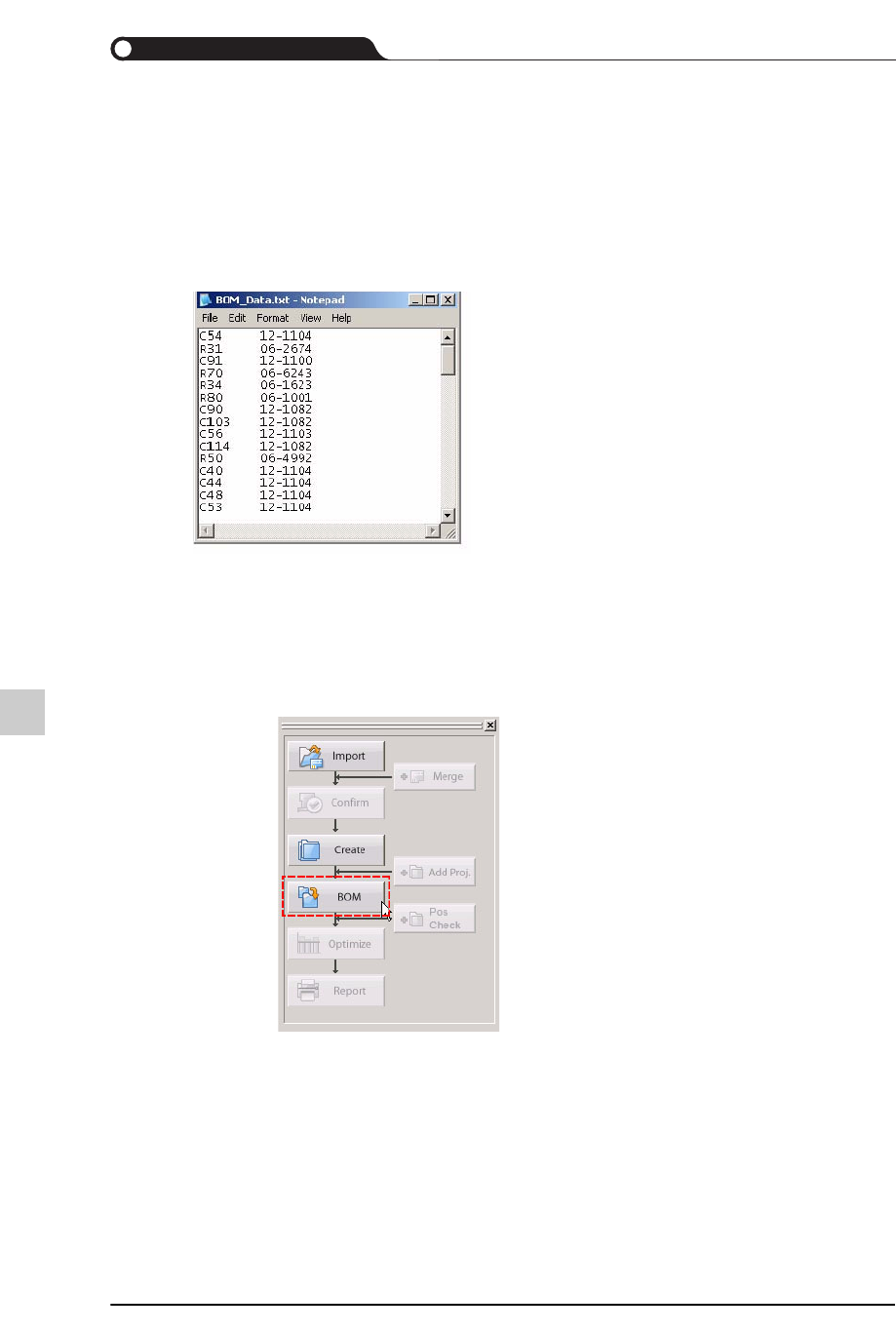

STEP1. 在Guidance View单击<BOM>键 (或者选择File > BOM菜单)。
