EasyOLP_V6.1中文说明书 - 第536页
15-26 lvswG}] lvswG}] 各栏目的详细内容请参阅 [9.3.1 1. BOM Import, 第 9-2 8 页 ] 。 STEP5. 设定了 Import 栏后单击 <Apply> 键。 数据区的使用法类似于 EXCEL 。 可以进行 Copy &Paste 动作， 还能支持插 入行、 插入列之类的功能。
15-25
CAD文件的准备 (CAD File Preparation)

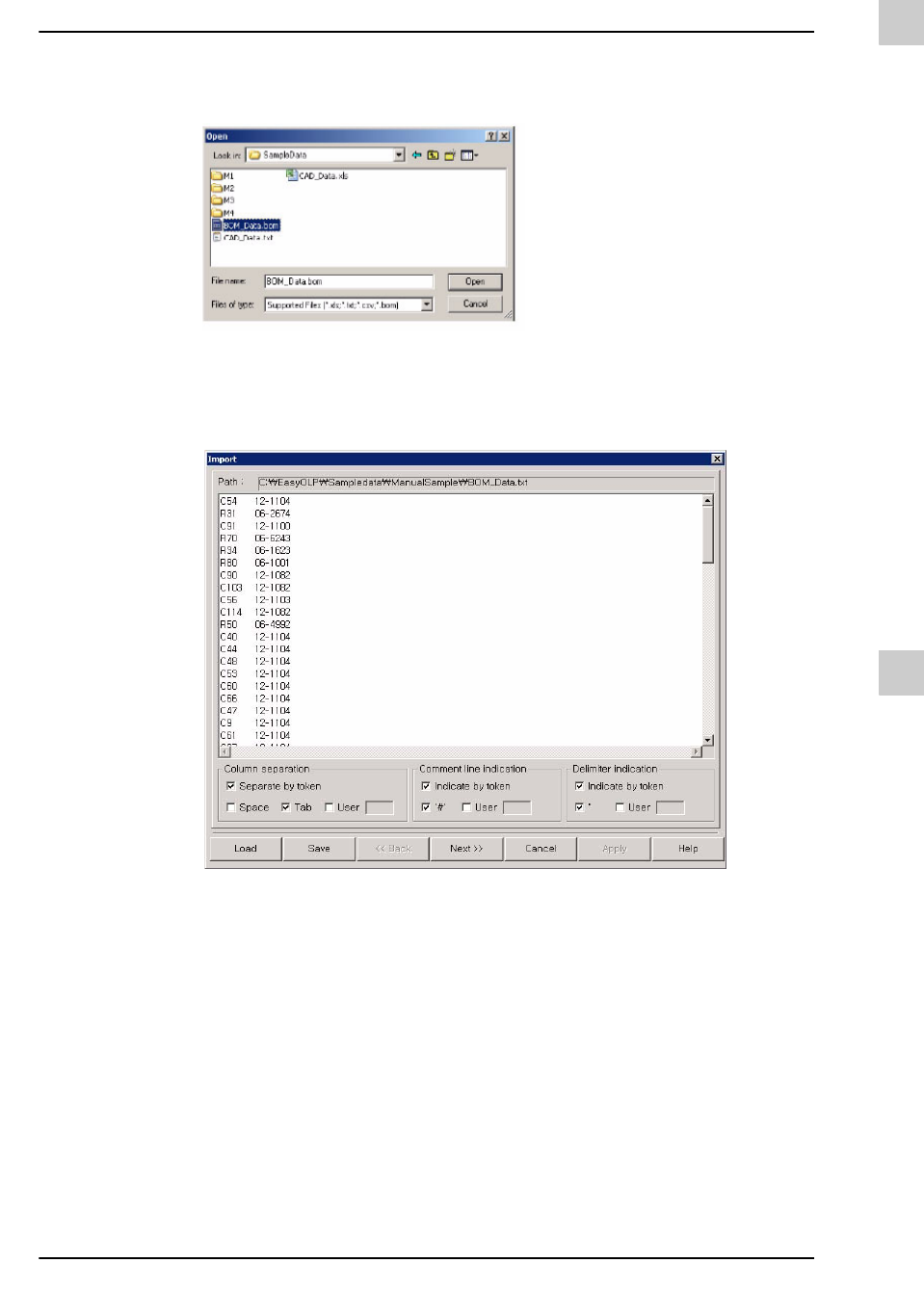

STEP2. 在“打开”对话框选择文件后单击<Open>键。
BOM文件支持“*.txt”、“*.csv”及“*.bom”格式的文件。
STEP3. 设定栏目分隔符(Column separation)、注解行指示符(Comment line
indication)及定界符(Delimiter indication)后单击 <Next>>>键。
STEP4. 设定了列属性值与Reference栏后单击<Next>>>键。
15-27
CAD文件的准备 (CAD File Preparation)
STEP6. 在Board View上，贴装点信息以元件形貌显示出来。
如果元件数据库上没有该元件，贴装点信息将继续以点的形式显示。
STEP7. 依序选择File > Save PDW As...菜单。如果出现“另存为…”对话框，先选择
所需要的路径后输入文件名再单击<储存(S)>键。
