27-1
Chapter 27
Chapter27.
Technical Notes
本章针对使用EasyOLP时常见的疑难问题提出了解决方法。
27.1. Optimization时关于设备与元件指定问题的解决方法
在EasyOLP创建工作台后进行优化(Optimization)时，可能出现无法把特定元件指定
给特定设备的情况。
其原因在于，为了高效率地进行作业线均衡化、以及根据摄影机与喂料器等设备构
成要素的条件而禁止把特定元件指定给特定设备。但上述功能往往会让使用者在进
行优化作业时遭遇困扰。
针对特定设备而限制元件的原因可归纳如下。
元件数据库编辑器
节拍时间
作业优先顺位(Priority)
Feeder Constraint
喂料器数量范围(Feeder Limit)
托盘式/管式喂料器所使用的元件
周边装置
Fix Camera
Flux(仅限于 CP 55 )
贴装元件组(Placing Group)
本章节的副章节将详细说明上述原因及其解决措施。
27-2
lvswG}]
lvswG}]
27.1.1. 元件数据库编辑器
元件数据库可以禁止特定元件被指定给特定设备型号。优化时应该如下图所示利用
该元件的ToolTip标记出该元件是无法使用的元件。
确认方法
1) 结束EasyOLP的优化作业。
2) 选择Part > Edit菜单，执行元件数据库编辑器。
3) 在元件数据库编辑器右下端的Machine Support区查看该设备是否被圈选。
解决措施
在元件数据库编辑器上为了允许特定设备使用该元件而圈选Machine Support区的
特定设备后进行优化。
有时候会因为元件特性而无法选择特定设备。请参阅元件特性所允许使用的设备清
单[27.1.9. Placing Group,第 27-14页]
27.1.2. 没有Device时
在设备中没有该元件所归属的Device时，该元件不会指定给该设备。
27-3
Technical Notes
确认方法

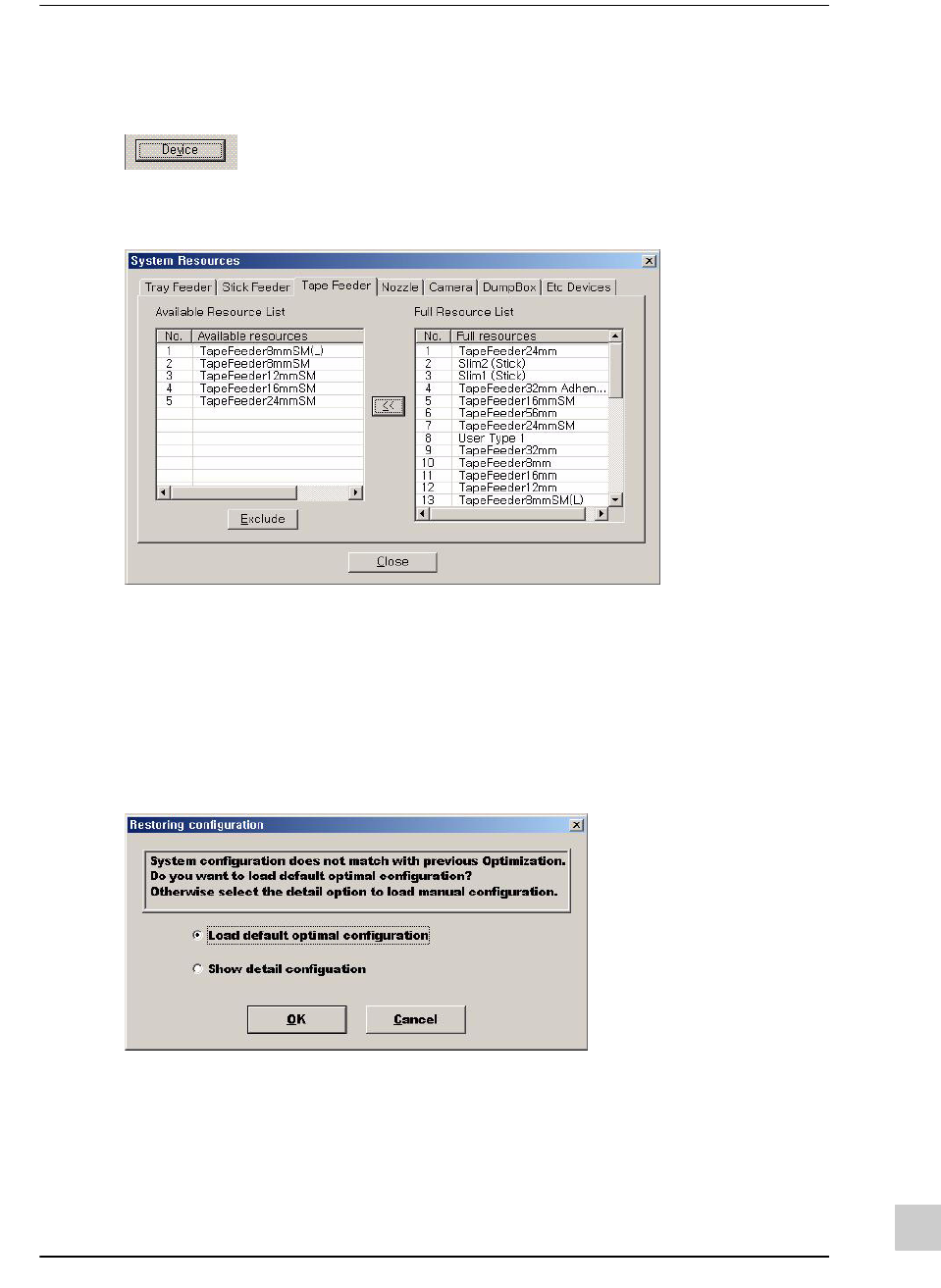

在“设备设置”对话框选择System选项卡后单击<Device>键。
在System Resources对话框 > Tape Feeder选项卡的左侧Available Resource List上检
查是否包含该Device。
解决措施
在右边的Full Resource List选择该Device后单击< << >键，
添加到Available Resource List。
选择Tool > Optimization菜单进行优化时，即可反映新的设定内容。
如果弹出下图所示的Restoring configuration对话框，则选择Show detail configuration
后单击<OK>键。
在Difference configuration对话框选择System及 Project复选框后，单击<OK>键。
Difference configuration对话框的默认设置为圈选System而不圈选Project。如果在默
认设置下单击 <OK>键，将保留先前的优化结果。
