Technical Notes
27.2. 针对结果进行重新配置(Reconfigure)时需要考虑的事项
在EasyOLP创建工作台并进行优化(Optimization)后，如果所得出的作业线均衡化结
果没有均匀地分配给各设备，需要对作业线均衡化的结果进行重新配置
(Reconfigure)。
为了针对结果进行重新配置(Reconfigure)时需要查看并参考的事项如下。
查看只允许指定给该设备的元件
查看设备的Optimizer结果
EasyOLP上的喂料器数量
其它Tact Time、Priority及Machine Efficiency等
本章节的副章节详细说明了各选项的确认方法及其参考内容。
27.2.1. 查看只允许指定给该设备的元件
在作业线均衡化过程中针对作业线上的设备分配贴装点时，可能受到下列原因的影
响而无法在作业线均衡化过程中均匀地分配作业而导致不良结果。作业线均衡化的
结果不理想时，请查看下列事项。
在把相应元件分配给设备时给与限制
在作业线均衡化过程中，由于可以指定该元件的设备受到一定限制而无法均匀地分
配作业 (详细内容请参阅 [27.1. Optimization时关于设备与元件指定问题的解决方
法,第 27-1页])
预先配置了该元件时
确认特定元件是否进行了预先配置。喂料器已经配置在设备上时，除非进行Remove
Tape。否则会继续维持预先配置的状态。

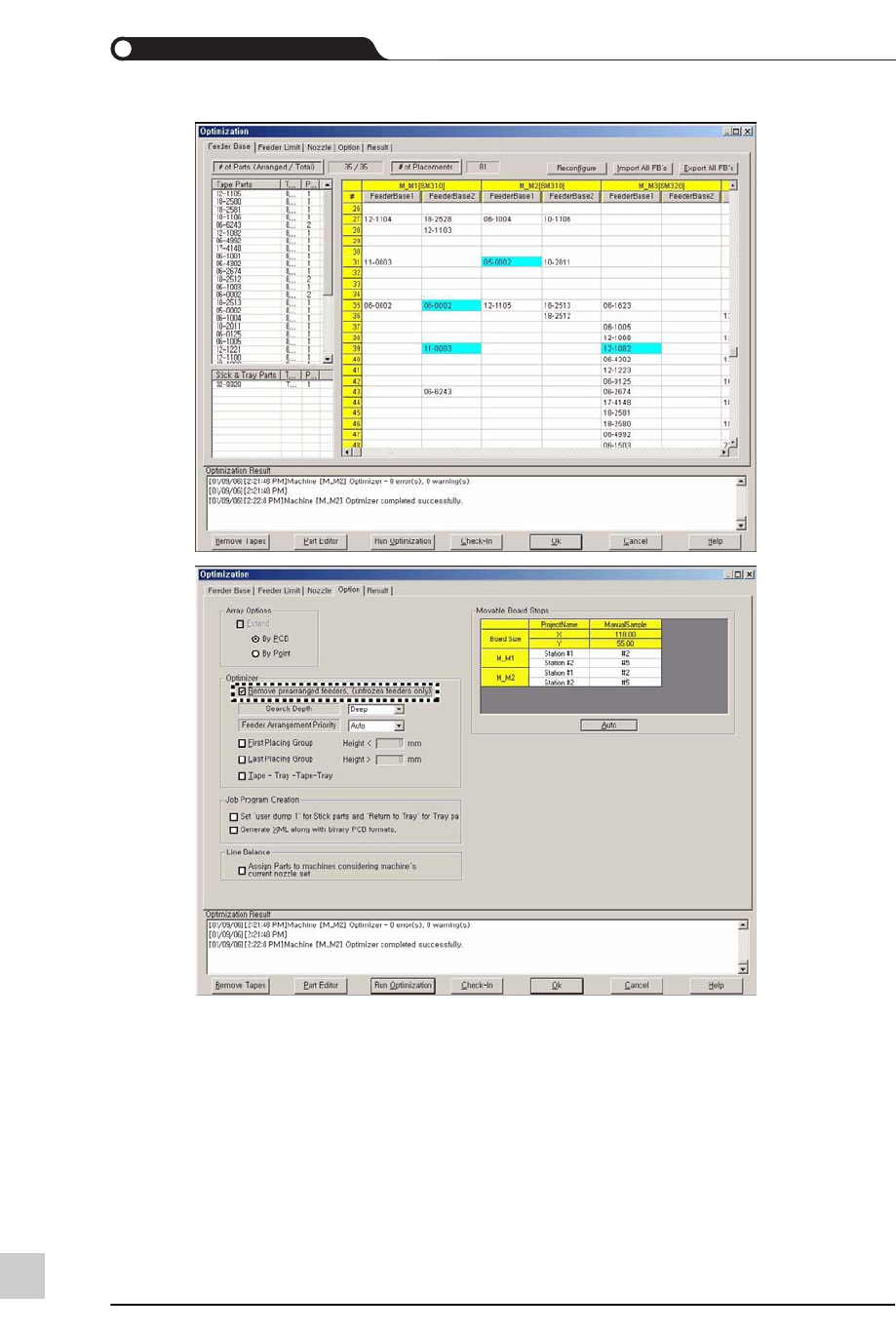

因此预先配置的元件无法指定给其他设备。如下图所示喂料器已经被预先配置时，
由于根据现有的喂料器配置而指定元件。因此无法准确地完成作业线均衡化。为了
根据作业线均衡化的结果而指定元件。
需要圈选Optimization对话框 > Option选项卡 > Optimizer区> 'Remove Prearranged
Feeders'，以便根据作业线均衡化的结果而指定元件。
27-18
lvswG}]
lvswG}]
27-19
Technical Notes
特定元件的贴装点数量较多时
特定元件的贴装点非产多而Feeder数量则受到一定限制时，作业线均衡化的结果很
可能会不理想。
此时需要增加Feeder数量，或者对元件适用Split而使该元件得以指定给其它设备。

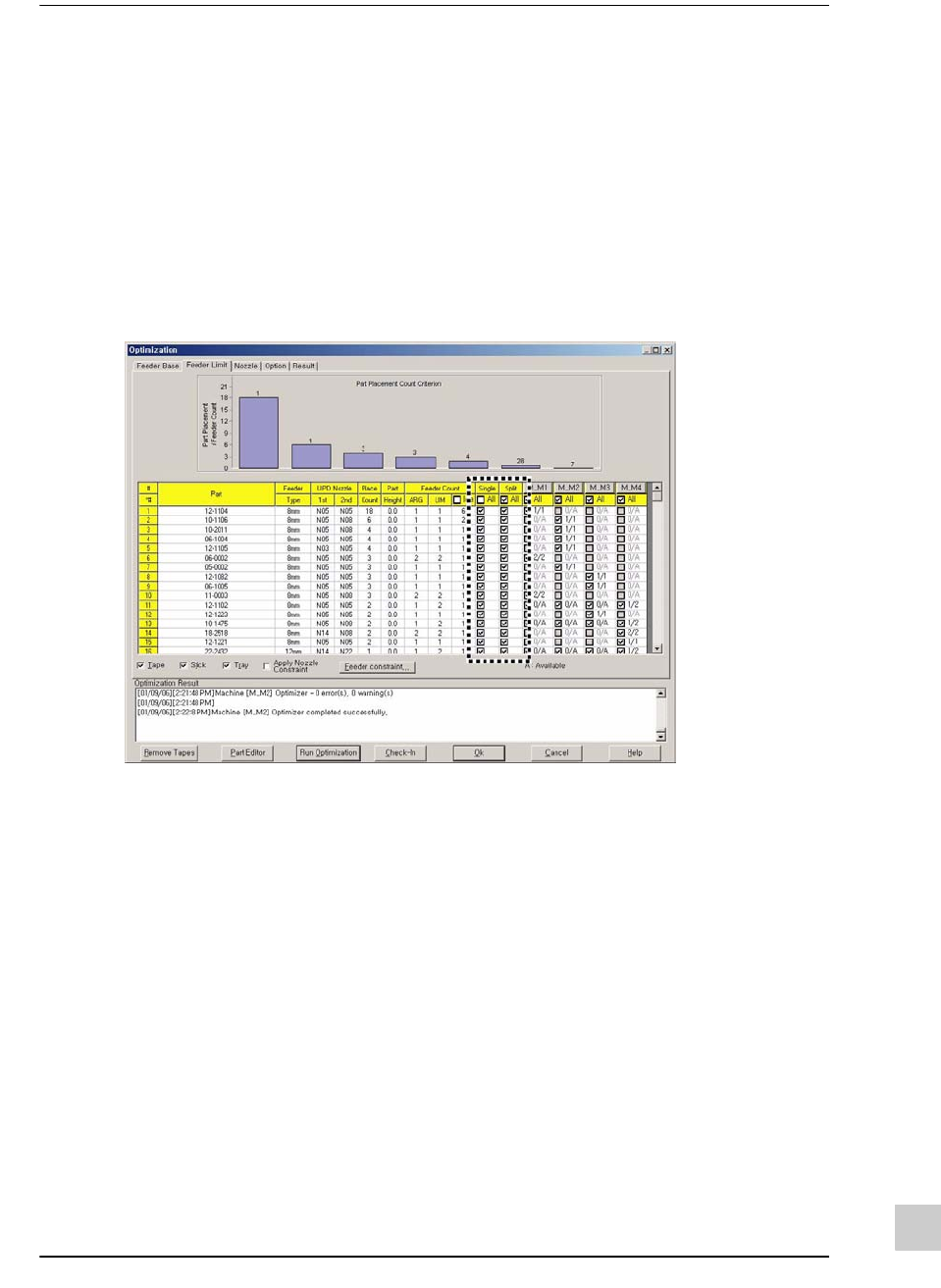

如果如下图所示圈选Split。可以把贴装点较多的元件指定给两个设备。但只有
Feeder数量大于2个以上的情况下才具有意义。
使用双拱架设备(CP6X、SM310)进行作业且喂料器数量不受限制时，如果不圈选
Single栏目的复选框。可以在把该元件指定给双拱架设备时配置在喂料器底座的前
后方以提高效率。
27.2.2. 查看设备的Optimizer结果
可以查看针对指定太多元件而需时较多的设备的Optimizer执行结果。圈选
Optimization对话框 > esult选项卡后选择Detail栏目的相应设备就能查看Optimizer
结果。单击 <...>键时将弹出Optimizer Result对话框，可以查看该设备的作业线均衡
化结果(各设备的贴装点数量)、Optimizer结果、以及喂料器与吸嘴的数量是否充
足。
