27-21
Technical Notes
在Optimization对话框的Feeder Limit选项卡上单击Machine ID ( )，将如下图弹出
Machine Limit 对话框让使用者设定各设备的喂料器数量。
在进行Optimization之前，可以在Feeder Limit选项卡的Feeder Count上进行设定。
Optimization完毕后，需要重新对各设备设定喂料器数量时，使用者必须在Machine
Limit对话框进行设定。
Nozzle数量
检查Nozzle数量是否足够。由下图可知，由于吸嘴数量不足而只能把1个吸嘴安装
贴装头1上厚进行作业，因此作业时间增加了。
27-22
lvswG}]
lvswG}]
如下图所示，没有所需吸嘴(以红色表示)时，无法把使用该吸嘴的元件指定给该设
备。吸嘴数量少时，每个元件能使用的吸嘴也会受到限制，从而增加了作业时间。
可以使用的Head
即使吸嘴或喂料器数量足够多，如果不能使用贴装头，其显示结果依然和吸嘴不足
时的显示结果一样。因此需要察查看能否使用贴装头。存在不能使用的贴装头时，
将减少可以使用的贴装头数量而拉长作业时间。
27-23
Technical Notes

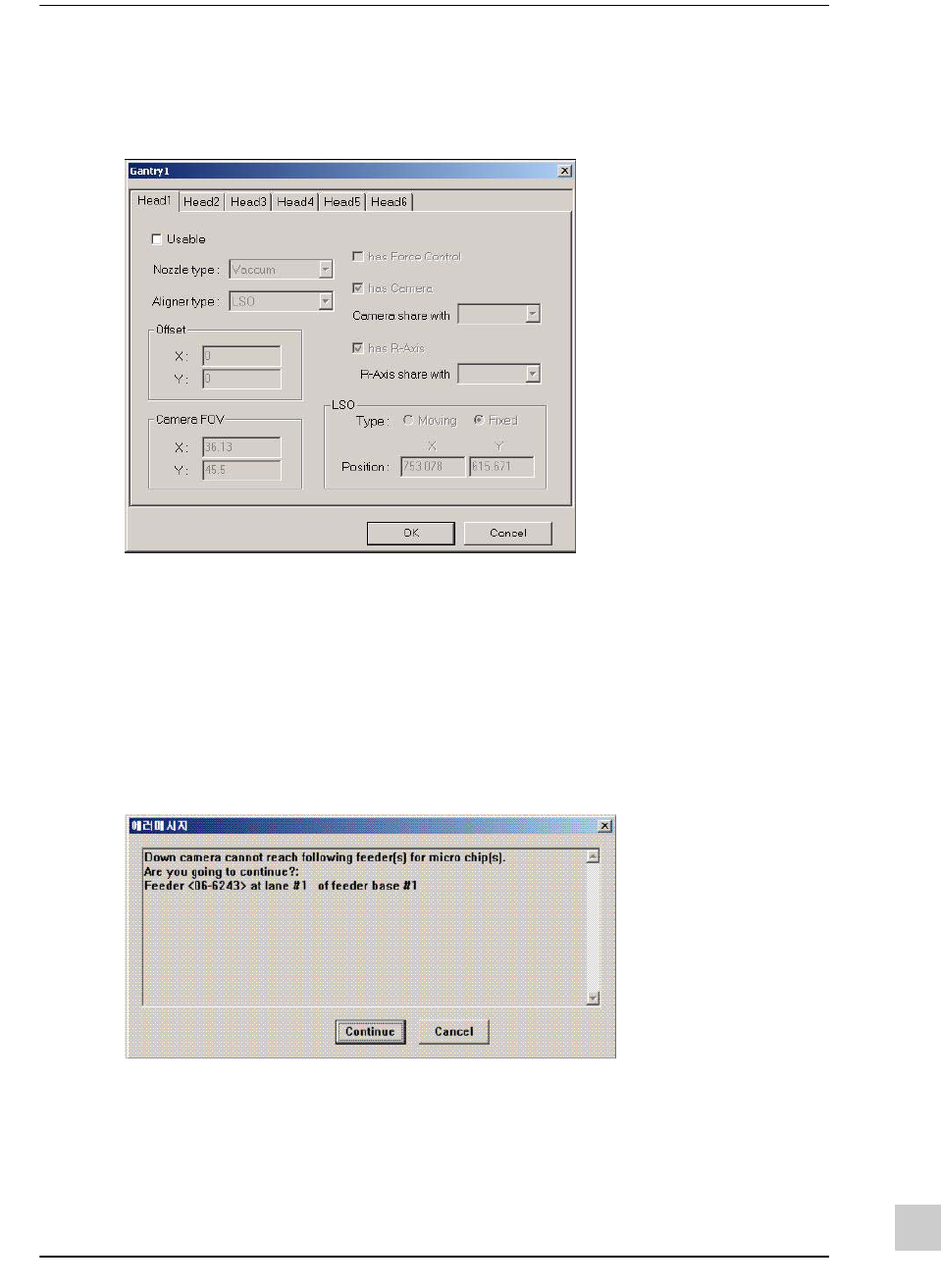

单击Property Sheet(利用鼠标双击Factory选项卡 > 作业线设置(Line Info) > 该作业
线 > 该设备)对话框的Gantry > Head status区的<More...>键，在弹出的对话框上查
看各Head的状态。
特定元件的预先配置
特定元件被预先配置时，检查所有贴装头是否都能到达该位置。
除非圈选Remove，否则预先配置的上述元件将继续维持其配置位置。如果只有一部
分贴装头能到达上述配置位置，则只能使用有限数量的贴装头对该元件进行作业，
从而拉长了作业时间。因此需要把已经预先配置的喂料器移动到所有贴装头都能进
行作业的位置，从而缩短作业时间。
下图是贴装头无法到达配置在正面喂料器底座的第一个插槽上的元件而出现的出
错提示窗口。
