27-29
Technical Notes

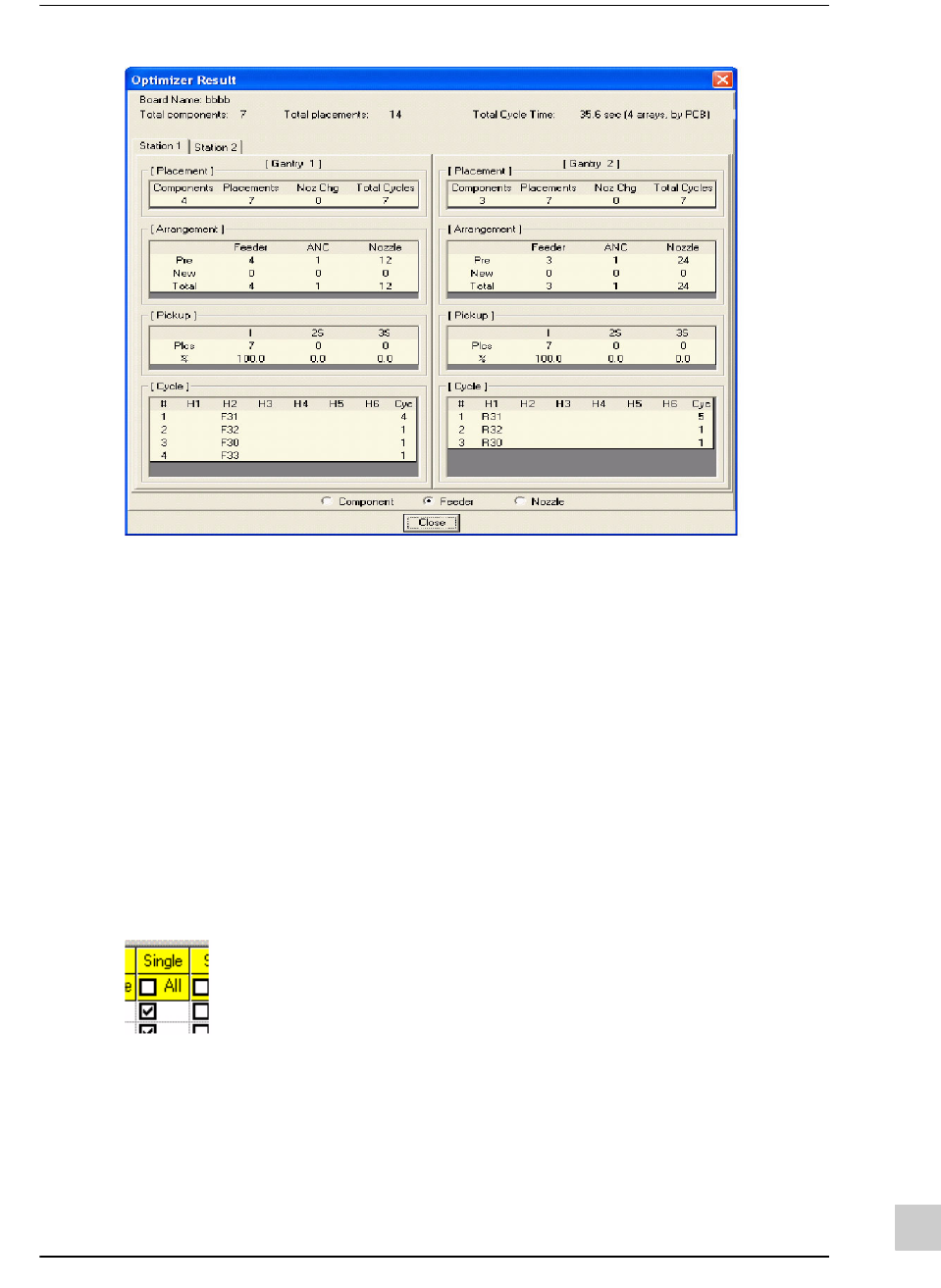

在结果屏幕上，正面/背面拱架分别具有3个循环。即使一侧拱架的循环时间大于另
一侧拱架的循环时间，也会等到另一侧拱架的作业完毕为止，因此可以得到均匀的
结果。
如前图所示把所有的喂料器数量范围设定为“1”时，EasyOLP为了提高两个拱架的
作业效率而分配作业。
在Dual Gantry设备中，SM310与CP6 xHP型号不仅是Dual Gantry设备，还同时具有
Dual Conveyor。CP6 x型号由于不支持Dual Conveyor，因此一直由两个拱架对一个
电路板进行作业。支持Dual Conveyor的SM310与 CP6 xHP型号则可以根据
Conveyor上的电路板数量而采取不同的作业模式。
在Optimization对话框的Feeder Limit选项卡上可以设定各元件或者整体元件的喂料
器数量范围是否使用Single模式。该设定内容虽然不会使该元件对使用CP45或
SM320等Single Conveyor的设备造成影响，但是像SM310或 CP6xHP系列设备一样
使用Dual Conveyor的设备则可以进行Dual作业。
即使喂料器数量范围显示为1，如果没有圈选Single栏目的复选框，则只要把该元件
指定给Dual Conveyor设备，就能在正/背面喂料器底座上各自配置一个喂料器而得
以进行Dual作业。
27-30
lvswG}]
lvswG}]
Dual Gantry设备的作业模式可以根据作业中的电路板数量与区域而分为下列几种
模式。
作业模式可以粗分为Single模式与 Dual模式，Dual模式包括Join模式与Twin 模式。
本章节的副章节详细说明了各作业模式的优化方法。
27.3.1. Single模式
两个拱架在一个电路板上进行作业。由于只有一个电路板，因此当两个拱架移动到
互相干涉的区域时，其中一个拱架需要等待，离开该区域后重新由两个拱架一起进
行作业。
即使使用者不希望在Single模式下进行作业，只要电路板的尺寸较大就会无条件地
转换到Single模式后进行作业。
EasyOLP区分Single模式作业与Dual模式作业的基准为，CP6 xHP是 160mm、
SM310是220mm。如 果 Y值大于该设备的基本值，设备将转换到Single模式并分配
作业而使两个拱架均匀地进行作业。
Single 模式 两个拱架对一个电路板进行作业
Join 模式 两个拱架一起对两个电路板进行作业
Twin 模式 两个拱架以各自针对一个电路板的方式对两个电路板进行作
业
27-31
Technical Notes

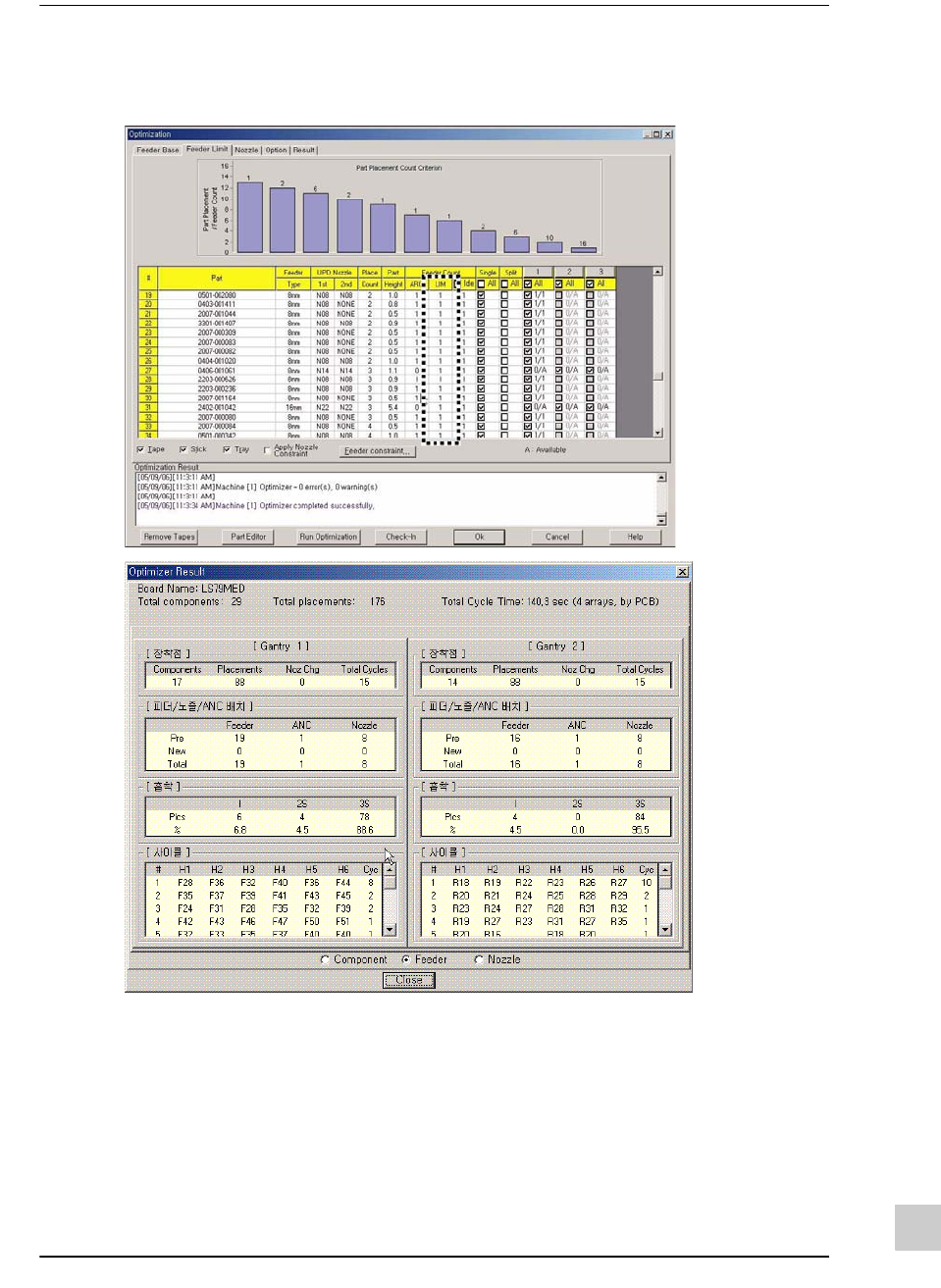

下图是针对作业较多的元件的喂料器数量范围设定及针对该设定的优化结果屏幕。
从结果屏幕上得知，正面与背面拱架的循环数获得了均匀分配。
27.3.2. Join模式
Join模式仅限于CP6 xHP及SM310等使用Dual Conveyor的设备，正面与背面两个拱
架一起对两个电路板进行作业。拟作业的电路板的Y尺寸为 CP6 xHP时仅适用于小
于160mm、SM310 时则仅适用于小于220mm的情形，大于该尺寸时则在Single模式
下进行作业。
