6-10
Samsung Component Placer SM471 Administrator's Guide
“보드 정의” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박
스는 비활성화됩니다.

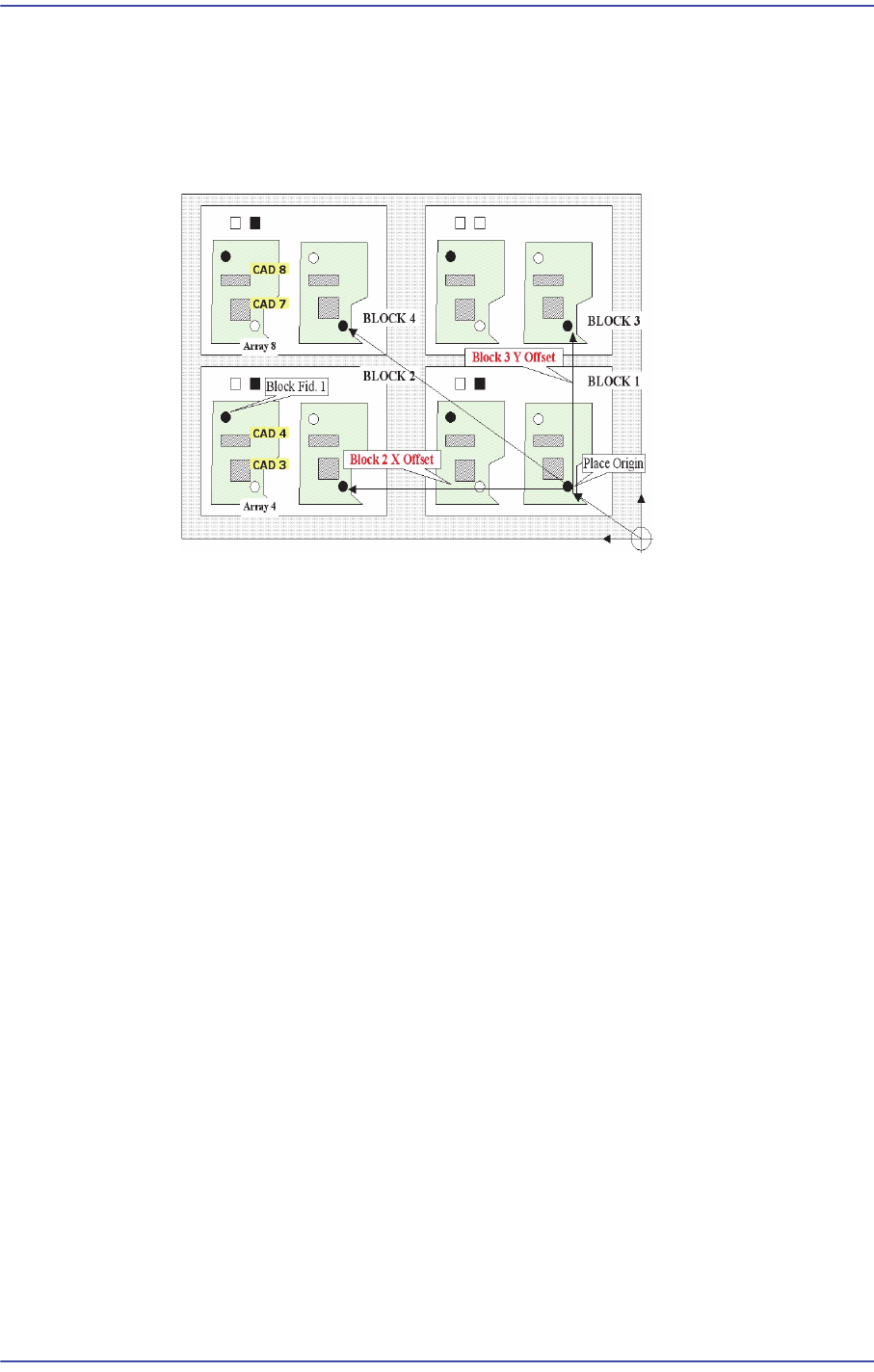

Bloc
k PCB인 경우
설정할 모델을 선택
한 후, 다른 항목들을 설정하십시오.
<1. Array> 영역
PCB기판의 “Place
Origin”에 대한 Array PCB원점의 오프셋 값을 설정합니다.
<4. Set Array (Regular Type)> 영역에서 설정한 Array PCB내의 소형 PCB의 수 만
큼 행이 만들어 집니다.
<No.> 열
각 행은 Array
PCB내의 소형 PCB 의 기준 Fiducial의 좌표를 표시합니다.
Array PCB내의 첫 번째 소형 PCB의 기준 Fiducial을 원점으로 해서 설정된
Offset X, Offset Y 값 만큼 Offset을 가지도록 자동으로 다른 소형 PCB 들의
기준 Fiducial들이 설정됩니다.
<Ski
p.> 열
Array PCB내의 소형 PCB 중에
서 작업을 하지 않을 소형PCB를 선택하기 위
해서 사용됩니다. 여기서 선택된 소형PCB 는 작업을 하지 않고 작업이 진행
됩니다.

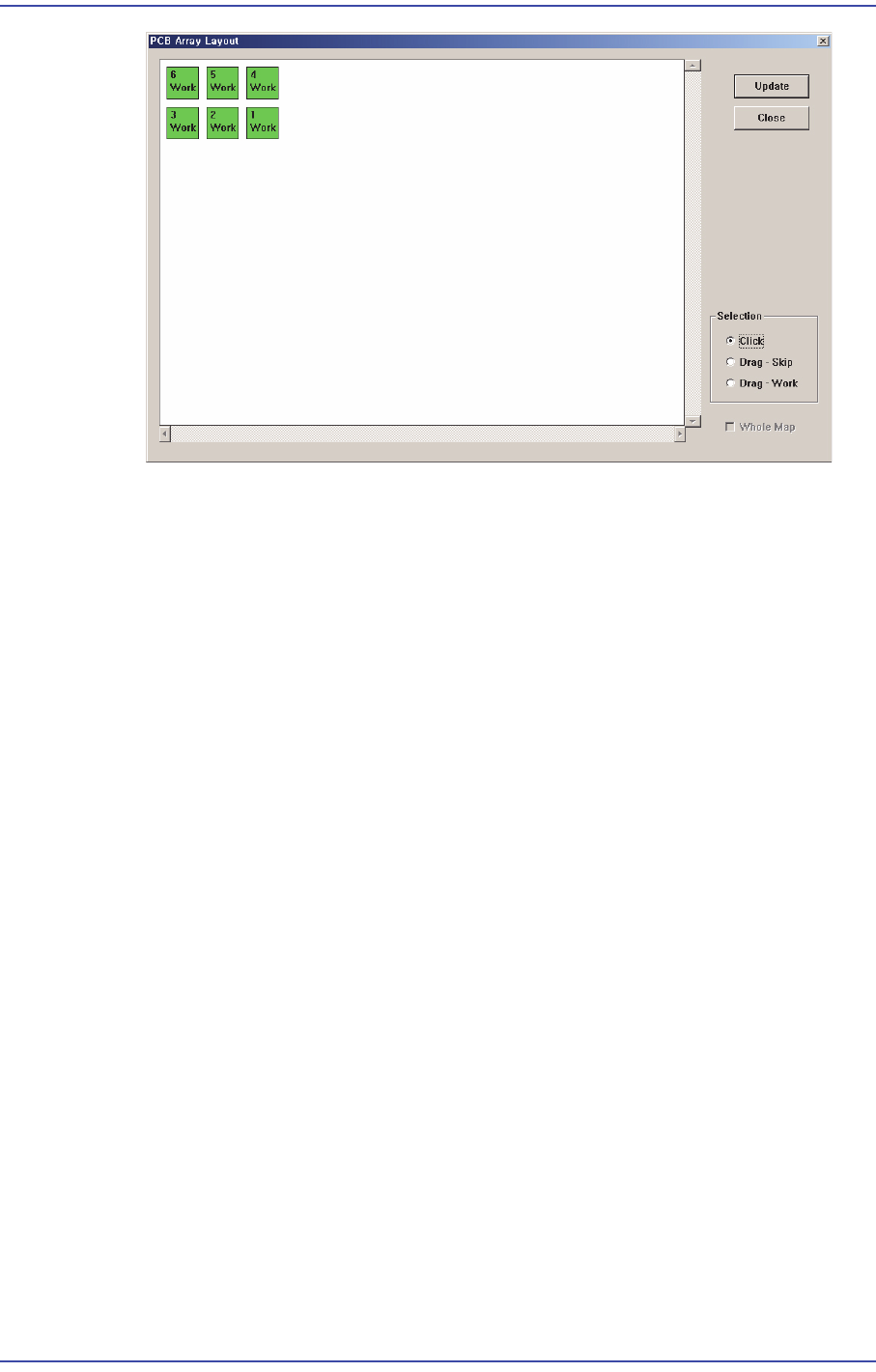

<P
CB Array Layout> 버튼
Array PCB내의 소형 PCB 중에
서 작업을 하지 않을 소형PCB를 선택할 때, 시각
적으로 Array PCB내의 소형 PCB들의 배치상태를 보면서 해당 소형 PCB에 대
한 작업 유무를 결정하기 위해서 사용됩니다.
6-11
Board
정의
<Selection> 옵션박스 영역
[Work – 작업, Skip – 작업
을 하지 않음]
<Click> 옵션
박스
이 옵
션박스가 선택된 상태에서 PCB Array Layout 대화상자에 보이는 소
형 PCB를 마우스를 이용하여 선택하면 해당 소형 PCB의 설정상태가 변
경됩니다.
Work 인 소형 PCB를 선택
하면 Skip으로 변경되며, Skip인 소형 PCB 를
선택하면 Work로 변경됩니다.
<Dra
g-Skip> 옵션박스
이 옵션
박스를 선택하고 마우스로 드래그하여 PCB Array Layout 대화상
자에 보이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Skip’ 로 설
정상태가 변경됩니다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합
니다.
<Drag-Work> 옵
션박스
이 옵션
박스를 선택하고 마우스를 드래그하여 PCB Array Layout 대화상
자에 보이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Work’로 설
정상태가 변경됩니다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합
니다.
<
Update> 버튼
변경된 사항
을 적용합니다.
<Clo
se> 버튼
변경된 사항
을 적용하지 않고 해당 대화상자를 종료합니다.
<2. Tea
ch> 영역
6-12
Samsung Component Placer SM471 Administrator's Guide
XY, R축 구동모터를 회전시켜 콤보박스에서 선택된 대상을 지정한 좌표의 위치
로 이동시키거나, 현재 좌표를 얻기 위해서 사용됩니다.

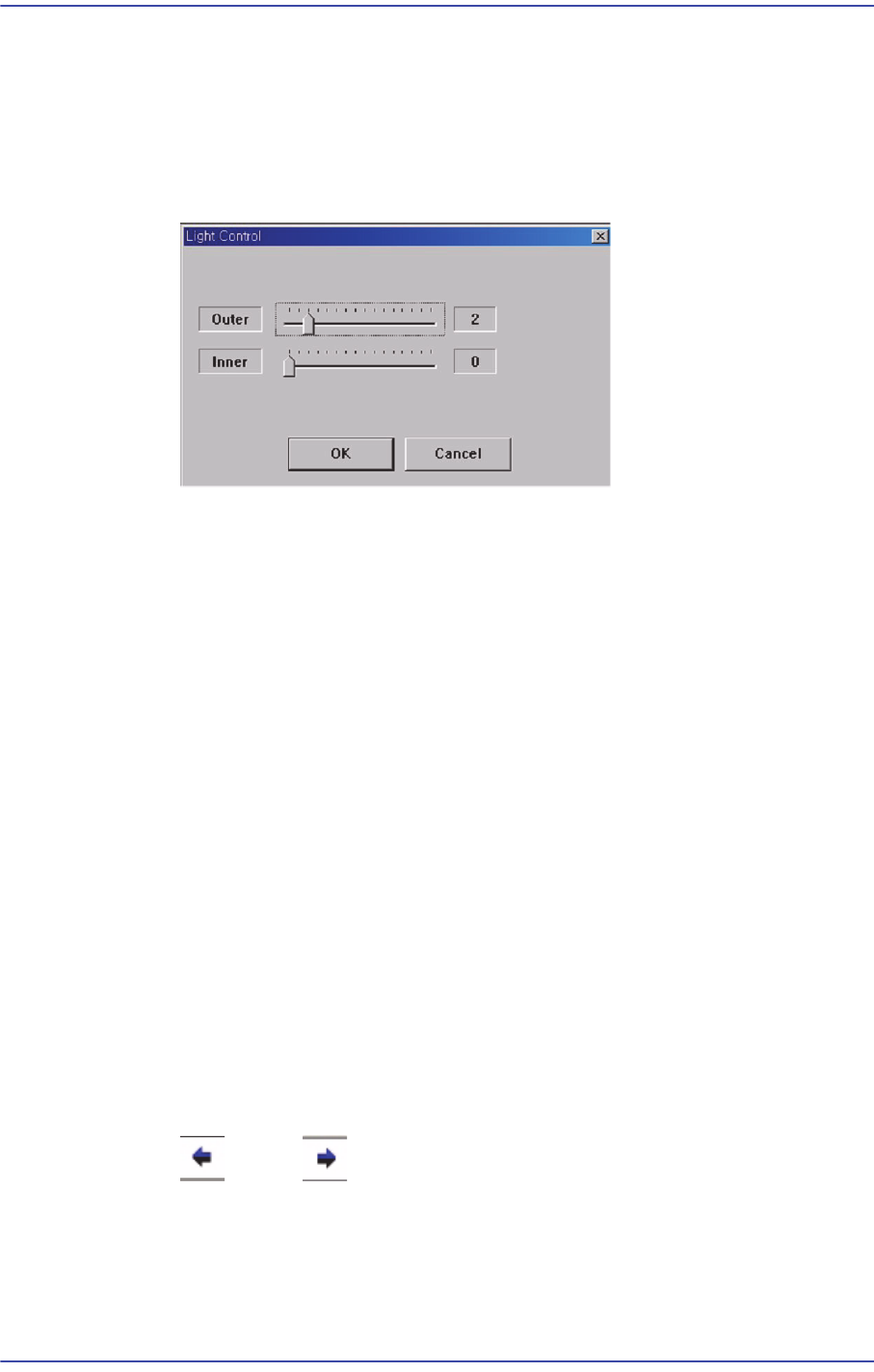

<Light> 버튼
피두셜카메라의 조명
을 설정합니다. 이 버튼을 클릭하면 다음과 같은 대화
상자를 표시합니다.
콤보
박스
어레이 좌표의 티칭
을 위해서 사용할 Camera를 선택합니다. 선택 가능한 대
상은 다음과 같습니다.
F
id Cam2: Fiducial Camera2 (Front)를 선택합니다 .
F
id Cam4: Fiducial Camera4 (Rear)를 선택합니다.
<Move>
버튼
콤보박스에서 선택한 대상을 지정
한 좌표의 위치로 이동시킵니다. 이 때,
<Move> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀 (Array
PCB내의 소형PCB Origin 좌표)을 마우스로 클릭해야 합니다.
<Ge
t> 버튼
콤보박스에서 선택한 대상을 기
준으로 XY, Z축 좌표를 얻습니다. 이 때,
<Get> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Array
PCB내의 소형PCB 의 Origin 좌표)을 마우스로 클릭해야 합니다.
<Array Move>
위의 그림
의 그리드 셀 영역(Area)에 설정된 순서에 따라 순차적으로 Array
의 위치로 해당 디바이스를 이동시켜 정확히 티칭이 되었는지를 확인하기
위해서 사용합니다.
버튼
과 버튼을 클릭함으로써 현재 선택된 소형PCB의 Origin좌
표의 이전 소형 PCB의 Origin 좌표 또는 이후 소형 PC
B의 Origin좌표가 선택
됩니다.
<
3. Sequence> 영역
