6-33 Board 정의 6.5. Accept Mark 설정 Array PCB 내의 소형 PCB 가 양품인지 불량 품인지를 PCB 상에 표시하는 마크를 Bad Mark 라고 합니다 . Bad Mark 는 불량시 표시를 하지만 Accept Mark 는 불량시는 표시 하지 않는 차이가 있으며 표시된 PCB 기판만 작업하게 됩니다 . Array PCB 내의 불량으 로 판명된 소형 PCB 가 없다면…
6-32
Samsung Component Placer SM471 Administrator's Guide
Bad Mark를 검사할 영역을 설정합니다. 사용 목적은 특정한 PCB에서 Mark주
변에 Mark와 유사한 형상이 있어서 인식에 방해가 되는 경우에 Mark를 검사할
범위를 제한하는 것입니다.
<Width X> 에디트박스
X 축 방향으로 검사할 범위를 설정합니다. 일반적으로 6 mm 로 설정합니다.
<Width Y> 에디트박스
Y 축 방향으로 검사할 범위를 설정합니다. 일반적으로 6 mm 로 설정합니다
<8. Parameter> 영역
<Threshold> 에디트박스
SMVision을 통해서 보여지는 영상은 각각의 픽셀로 구성됩니다. 그 각각의
픽셀은 보여지는 밝기의 정도에 따라 0~255까지의 고유의 값을 가집니다.
여기서 ‘Threshold Value’란 그 각각 픽셀을 흰색으로 인식할 것인지 검은
색으로 인식할 것인지를 구분짓는 경계값을 의미합니다. 즉, Bad Mark를 검
사할 때, 이미지 픽셀이 흑(Black)인지 백(White)인지를 결정하는 경계값을
설정합니다.
예를 들어, Bad Mark설정이 “Black”인 경우에 Threshold 값이 100이면
Vision Image에서 100이하인 값을 모두 Black으로 인식하고, Bad Mark설정
이 “White”인 경우에 Threshold값이 100이면, Vision Image 에서 100이상인
값을 모두 White로 인식합니다.
<Real Display/Binary> 버튼
SMVision창을 통해서 보여지는 영상을 실제 눈에 보이는 Threshold가 적용
되지 않은 영상(Real Display) 또는 MMI가 인식하는 Threshold가 적용된 영
상(Binary)으로 보여줍니다.
<Light> 영역
Bad Mark를 검사할 때의 조명값을 설정합니다. 일반적으로 7로 설정하지만
, PCB와 Bad Mark의 상태에 따라서 적절히 조정하시기 바랍니다.
<Test> 버튼
설정한 Mark데이터를 이용하여 Mark를 검사합니다. 설정한 Mark데이터가 정
확한지 확인할 수 있습니다.
<OK> 버튼
Bad Mark데이터를 저장하고 “Bad Position” 대화상자를 닫습니다 .
<Cancel> 버튼
Bad Mark데이터를 저장하지 않고 “Bad Position” 대화상자를 닫습니다.
6-33
Board
정의
6.5. Accept Mark 설정
Array PCB내의 소형PCB 가 양품인지 불량품인지를 PCB상에 표시하는 마크를 Bad
Mark라고 합니다. Bad Mark 는 불량시 표시를 하지만 Accept Mark는 불량시는 표시
하지 않는 차이가 있으며 표시된 PCB기판만 작업하게 됩니다.
Array PCB내의 불량으
로 판명된 소형 PCB가 없다면 Accept Mark 를 설정해서 Bad
Mark 인식에 시간을 낭비할 필요가 없습니다 .
만일 이런 경우에 Bad Mark를 사용
한다고 설정하고 Bad Mark를 사용하지 않는다면
장비는 Bad Mark의 존재여부를 확인하는데 시간을 소요하게 될 것입니다.

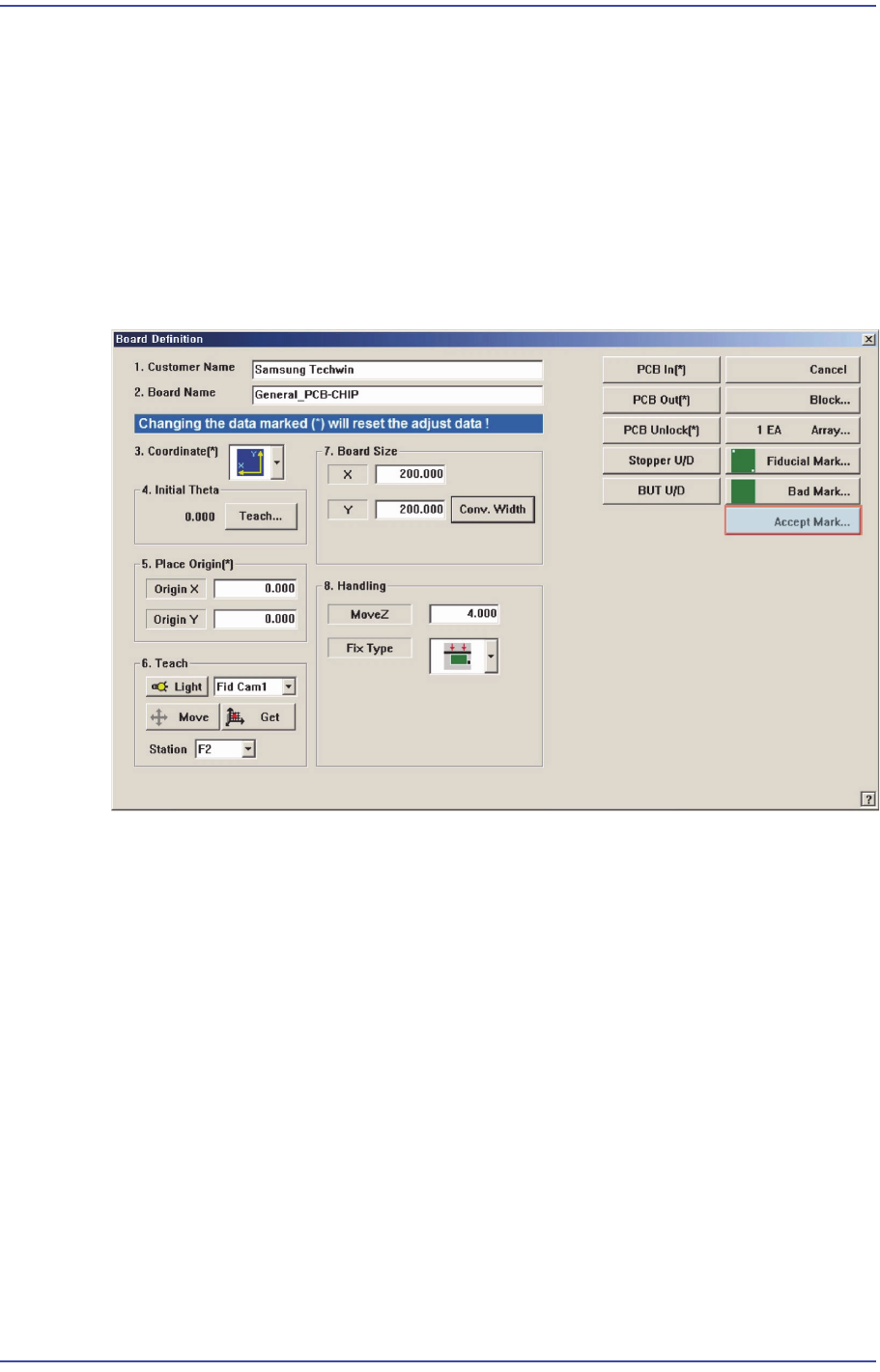

<Accept Mark…> 버튼을 클릭
하면 Accept Mark데이터를 편집하는 다음과 같은 대
화상자가 표시됩니다.
6-34
Samsung Component Placer SM471 Administrator's Guide

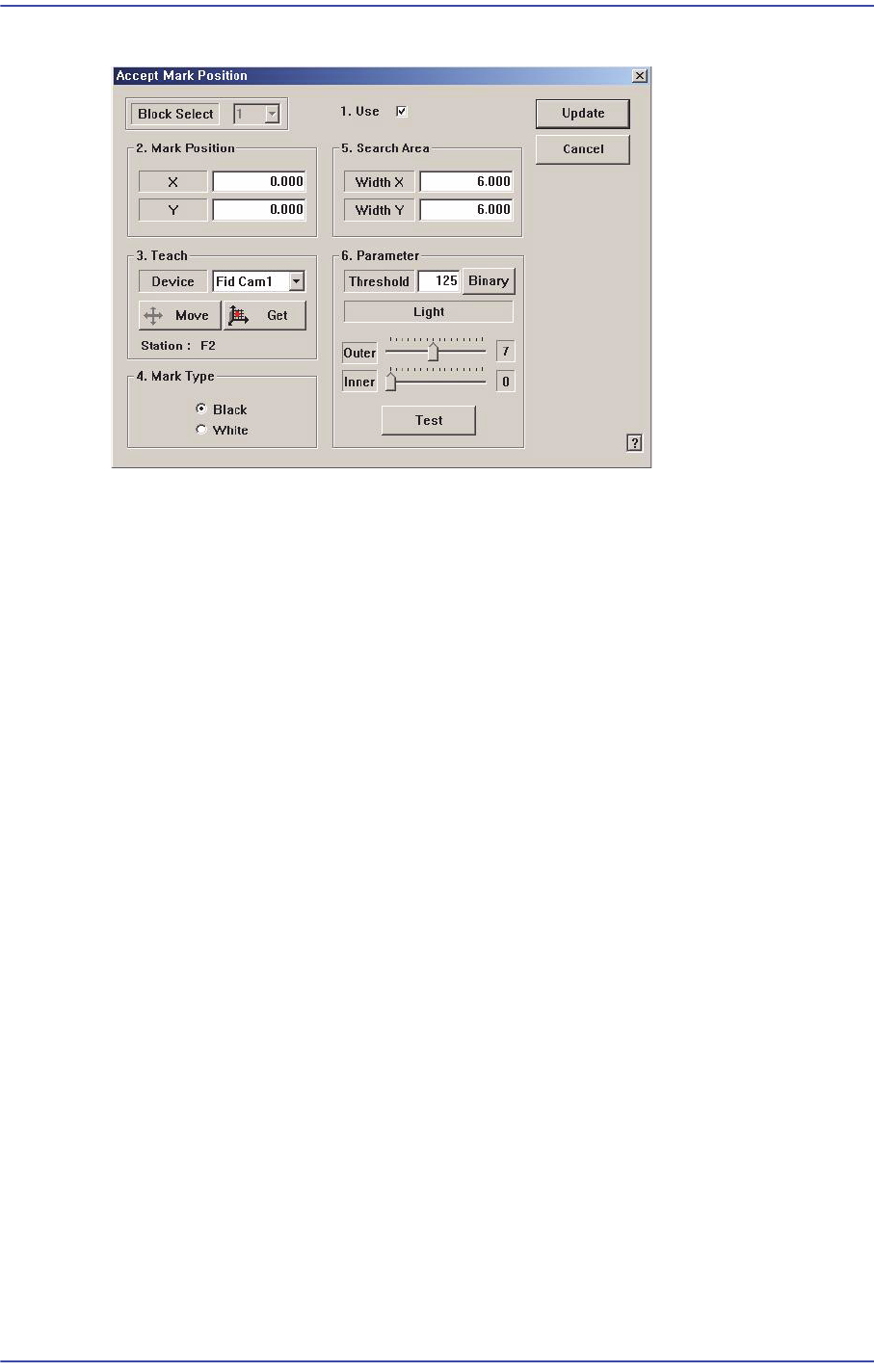

그림
6.8
“
Accept Mark Position
”
대화상자
<Block Select> 콤보박스
멀티 PCB인 경우,
모델을 선택할 필요
가 없으며, 해당 콤보박스가 비활성화됩니다.
Bloc
k PCB인 경우
설정할 모델을 선택
한 후, 다른 항목들을 설정하십시오.
<1
.Use> 체크박스
Accept Mark의 사용여
부를 설정합니다.
<2
. Mark Position> 영역
Accept Mark의 위치를 티칭
한 결과 값이 입력됩니다.
<
3. Teach> 영역
Accept Mark의 위치를 티
칭합니다.
Acc
ept Mark의 티칭 순서
PCB가 로딩
된 작업 스테이션에 해당되는 피두셜카메라를 선택<Move> 버
튼을 클릭하여 현재 설정된 Accept Mark의 위치로 이동Accept Mark의 중심
과 SMVision창의 십자선이 일치되도록 조정<Get> 버튼을 클릭하여 현재의
좌표를 입력
<4
. Mark Type> 영역
Accept Mark의 색상을 선
택합니다. 선택 가능한 Accept Mark의 유형은 다음과
같습니다.
Black: 주변
보다 Mark가 어둡게 보이는 경우입니다.
White: 주
변보다 Mark가 밝게 보이는 경우입니다.
