7-4 Samsung Component Place r SM471 Administrator's Guide <New Parts:> 리스트박스 PCB 파일 에 등록된 부품 중 Local Part DB 에는 등록되지 않은 부품들을 보여줍니다 . <Add Part to DB:> 리 스트박스 버튼 클릭 해서 Local Part DB 에 등록할 부품 을 이 리스트박스…
7-3
부품
등록
<2. Library> 영역
장비에서 관리
하는 Local Part DB의 부품리스트를 표시합니다.
<Alig
n Type> 콤보박스
표시할 부품
의 Align Type을 선택합니다. Vision Align을 디폴트로 사용합니
다.
Vision: Vision Camera를 사
용해서 부품을 인식합니다.
<
Part Group & Part List> 영역
<Part Group> 콤보
박스: 표시할 부품의 Group을 선택합니다. 선택 가능한 부
품 Group은 다음과 같습니다.
(CHIP-Circle, CHIP-Rect, Chip-Tantal,
Chip-Aluminum, Melf:, TR: TR2:,
Trimmer:, Hemt:, SOP:, SOJ:, SOP2:, SOJ2:, QFP:, PLCC:, PLCC[body]:
Connector, User IC:, BGA, Multi-BGA, Flip Chip )
<Part List> 리스
트박스
<Align Type> 과 <Par
t Group>에서 선택한 데이터에 해당하는 부품데이
터 리스트를 표시합니다. 표시되는 부품은 Standard Part DB 및 Local Part
DB에서 선택된 조건에 해당하는 부품이 표시됩니다.
<
Update Part> 버튼
새로운 부품
을 등록한 후, Local DB에 추가하고자 할 때 사용합니다. 먼저
<Part Group & Part List>영역의 콤보박스에서 복사할 부품에 해당되는 부품
의 모양을 선택하고, 좌측의 <1. PCB Part List> 영역에서 새로 등록한 부품을
선택하고 <Copy to Local Part DB> 버튼
을 클릭하여 리스트박스로 복
사하십시오. 그리고 <
Part List> 리스트박스로 복사된 부품을 선택하고 이 버
튼을 클릭하십시오.
7-4
Samsung Component Placer SM471 Administrator's Guide

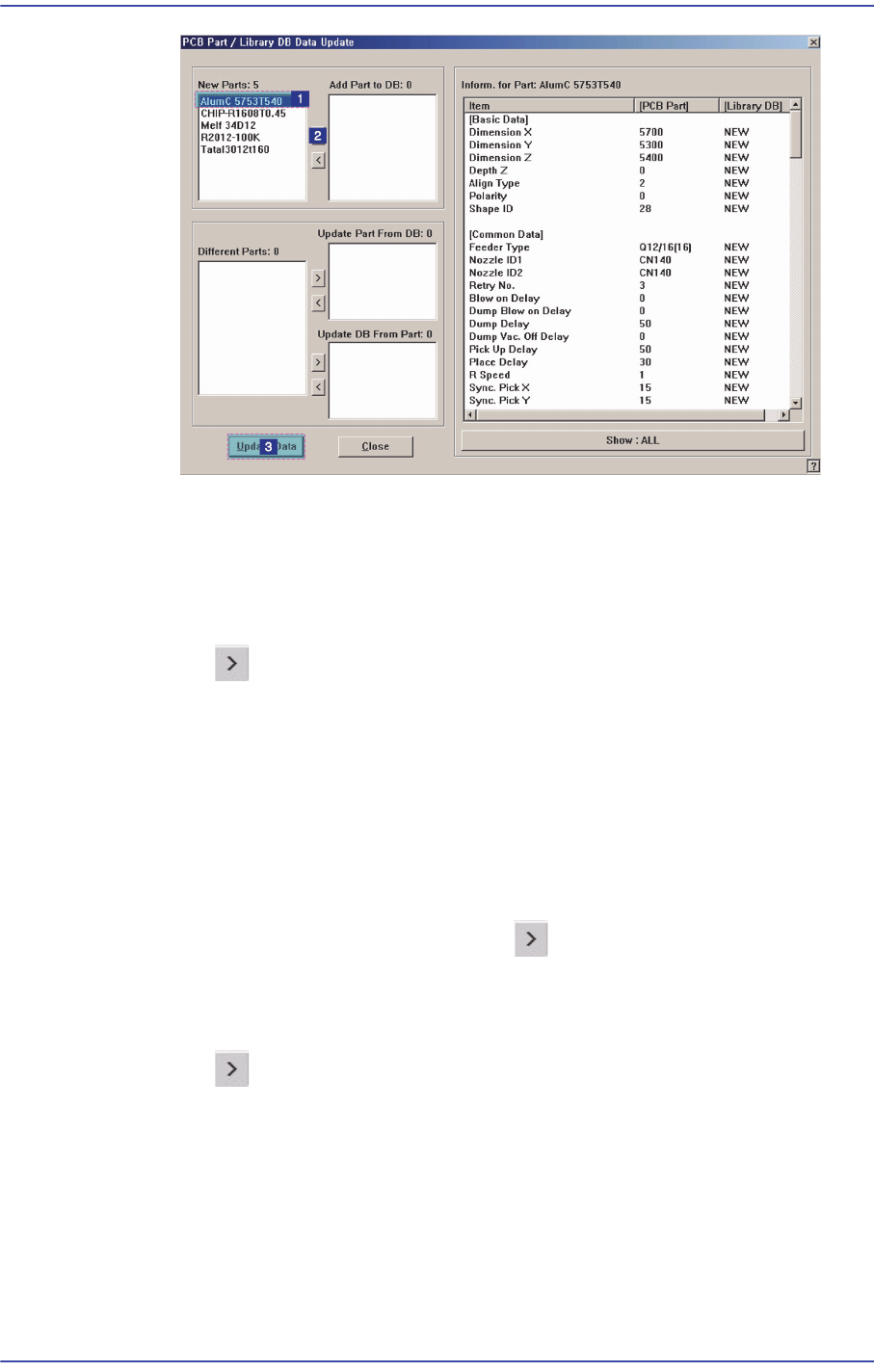

<New Parts:> 리스트박스
PCB 파일
에 등록된 부품 중 Local Part DB에는 등록되지 않은 부품들을
보여줍니다.
<Add Part to DB:> 리
스트박스
버튼 클릭
해서 Local Part DB에 등록할 부품을 이 리스트박스에 추
가하십시오.
<Dif
ferent Parts:> 리스트박스
Local Part DB 에 등록
되어 있는 부품 중 PCB 파일에 등록된 부품과 동일
한 부품명을 가진 부품들을 보여줍니다.
<Update
Part From DB:> 리스트박스
PCB 파일
에 등록된 부품과 동일한 부품명을 가진 부품데이터가 Local
Part DB에 이미 존재하는 경우, 버튼 클
릭해서 PCB 파일에 등록된
부품데이터에 덮
어쓰기할 부품을 이 리스트박스에 추가하십시오.
<Upd
ate DB From Part:> 리스트박스
버튼 클릭
해서 Local Part DB에 덮어쓰기할 부품을 이 리스트박스에
추가하십시오.
7-5
부품
등록
[PCB Part를 Local Part DB에 복사하는 방법]
<New Parts:> 리
스트박스 또는 <Different Parts:> 리스트박스에서 Local Part
DB에 등록할 부품명을 선택.
버튼 클릭
해서 <Add Part to DB:> 또는 <Update DB From Part:> 리스트박
스에 Local P
art DB에 등록할 항목 추가.
<Update Data> 버튼 클
릭하여 해당 부품을 Local Part DB 에 등록 .
<
Change Group> 버튼
선택한 Part를 현재의 Par
t Group에서 다른 Group로 변경합니다. <Part List>
리스트박스 변경하려는 부품을 먼저 선택하고 이 버튼을 클릭하십시오.
<Library Delete> 버튼
<Part List>에서 선택
된 부품데이터를 Local Part DB 에서 삭제합니다. <Part
List> 리스트박스 삭제하려는 부품을 먼저 선택하고 이 버튼을 클릭하십시
오.

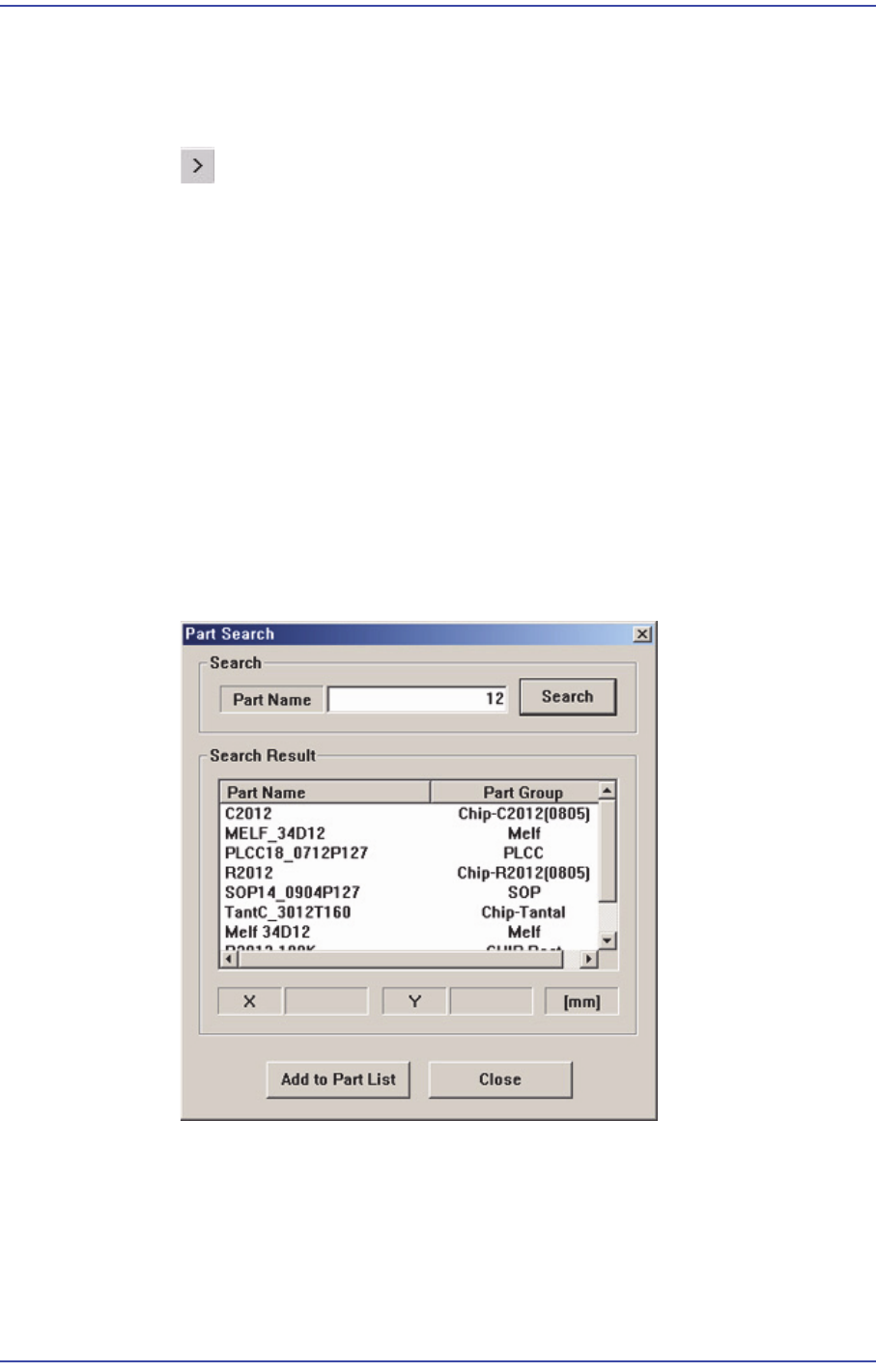

<S
earch> 버튼
버튼을 클릭
하면 다음과 같은 대화상자가 나타납니다.
<Sea
rch> / <Search Result>영역
<Part Name> 에
디트박스에 찾으려는 부품의 이름을 입력하고 <Search>
버튼을 클릭하면 부품DB의 정보를 검색하여 그 결과를 <Search Result>
영역에 보여줍니다.
