7-7 부품 등록 7.1. 새로운 부품 등록 새로운 부품을 등록하는 기능을 수행합니다 . “ Parts ” 대 화상자에서 <New Part … > 버튼을 클릭하면 다음과 같은 대화상자가 표시됩니다 . 그림 7.3 ” Edit Profile / Part ” 대화상자 <1. Part Name> 에디트박스 부품명을 설 정합니다 . Part Name 이 영문 3 0 자리 (…
7-6
Samsung Component Placer SM471 Administrator's Guide
<Add to Part List> 버튼
검색결과로 <Sea
rch Result> 영역에 나타난 부품을 선택하고 이 버튼을
클릭하면 해당 부품을 “Part” 대화상자의 PCB Part List에 추가합니다.
<
Copy to PCB Part> 버튼
<2. Library>영역의 <Part List>에서 선택한 부품데
이터를 <1. PCB Part List>영역
으로 복사합니다. 즉, Local Part DB에 있는 부품을 PCB Part로 복사를 하는 것을
의미합니다.
<
Copy to Local Part DB> 버튼
<1. PCB Part List>영역에
서 선택한 부품데이터를 Local Part DB로 복사합니다.
즉, PCB Part에 있는 부품을 Local Part DB로 복사를 하는 것을 의미합니다 .
<Copy All to Local Part DB> 버튼
<1. PCB Part List>영역의 모든 부품
데이터를 Local Part DB로 복사합니다.
<N
ew Part…> 버튼
새로운 부품
을 등록합니다. 자세한 사항은
“
1.1.
새로운
부품
등록”
을 참조하시
기 바랍니다.
<E
dit…> 버튼
선택한 부품
데이터를 편집합니다.
<
Duplicate…> 버튼
선택한 부품
데이터를 복사합니다. 이 때, 새로운 부품명을 설정해야 합니다.
<
Copy> 버튼
Part 리스
트박스에서 선택한 부품 정보를 복사합니다.
<P
aste> 버튼
복사한 부품
정보를 Part 리스트박스에 붙여넣기 합니다.
<
Delete> 버튼
Part 리스
트박스에서 선택한 부품을 삭제합니다.
<
Cancel> 버튼
편집한 내용
을 취소합니다.
주 의 “Part”대화상자를 편집하는 중에 다른 화면으로 이동하면 자동
으로 편집내용이 저장됩니다.
7-7
부품
등록
7.1. 새로운 부품 등록

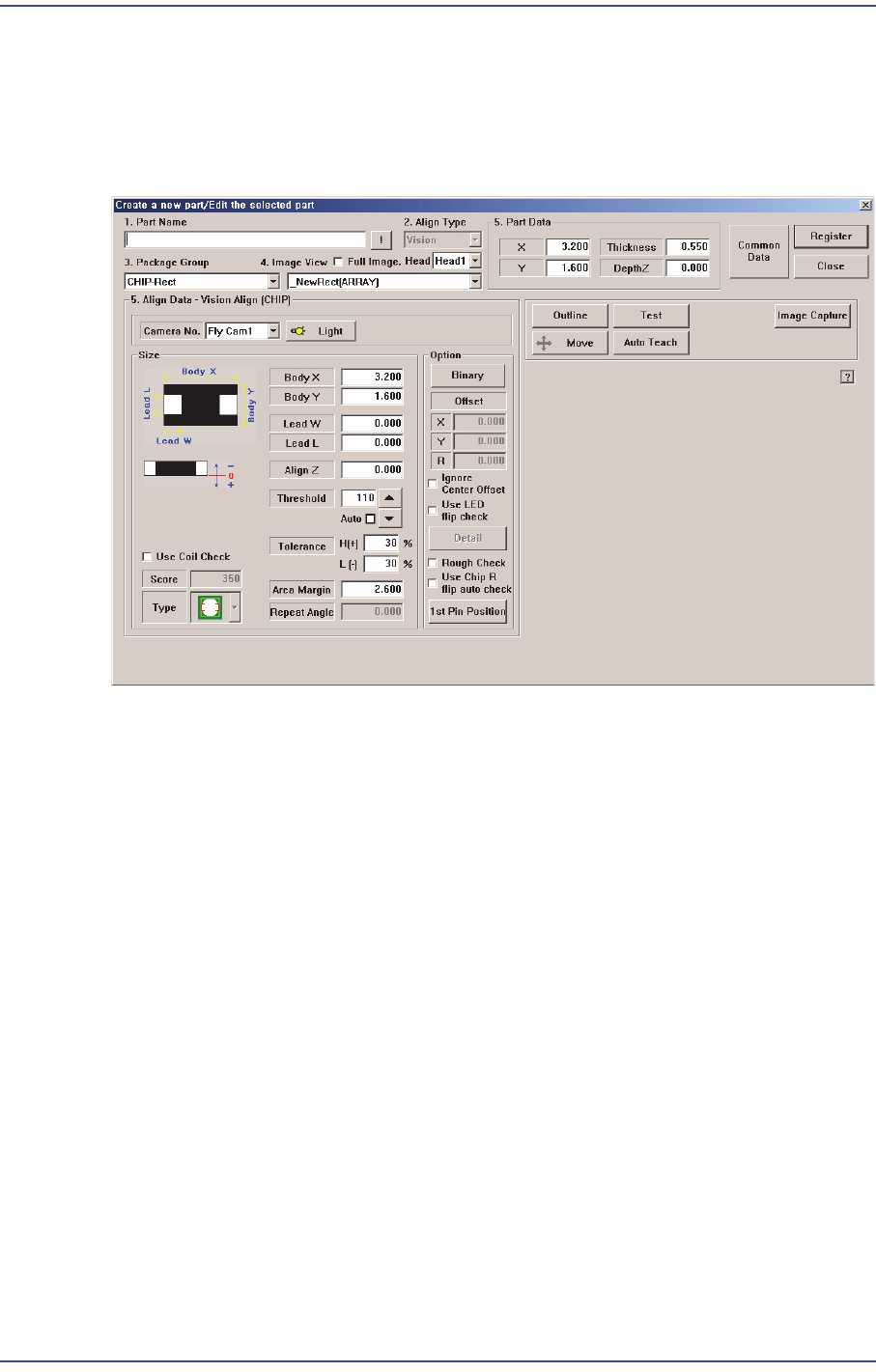

새로운 부품을 등록하는 기능을 수행합니다. “Parts” 대화상자에서 <New Part…>
버튼을 클릭하면 다음과 같은 대화상자가 표시됩니다.
그림
7.3
”
Edit Profile / Part
”
대화상자
<1. Part Name> 에디트박스
부품명을 설
정합니다. Part Name이 영문 30자리(국문15자리)이상 입력되지 않
도록 합니다. (Duplicate 기능을 사용하는 경우, 다른PCB 파일로부터 Part정보를
가져올 경우)
<2. Align Type> 콤
보박스
Align Type을 선
택합니다. 자동적으로 “Vision”으 로 설정됩니다.
<3. Pac
kage Group> 콤보박스
부품 Group을 선
택합니다.
<Package List> 콤보
박스
<2. Align Type>과
<3. Package Group>에서 선택한 데이터에 해당하는 부품데이
터 리스트를 표시합니다. 리스트에서 등록하려는 부품과 가장 유사한 부품을 선
택합니다.
<4. Part Data
> 영역
부품크기를 포함
한 데이터를 설정합니다.
<X
> 에디트박스
부품의 X방향 크기
를 입력합니다.
7-8
Samsung Component Placer SM471 Administrator's Guide
<Y> 에디트박스
부품의 Y방향 크기를 입력
합니다.
<Thickness
> 에디트박스
부품의 높이(두께)를 입
력합니다.
<De
pthZ> 에디트박스
부품 상단 홈의 깊이
를 설정합니다. 특별한 목적이 없는 경우에는 “0”으 로
설정합니다.

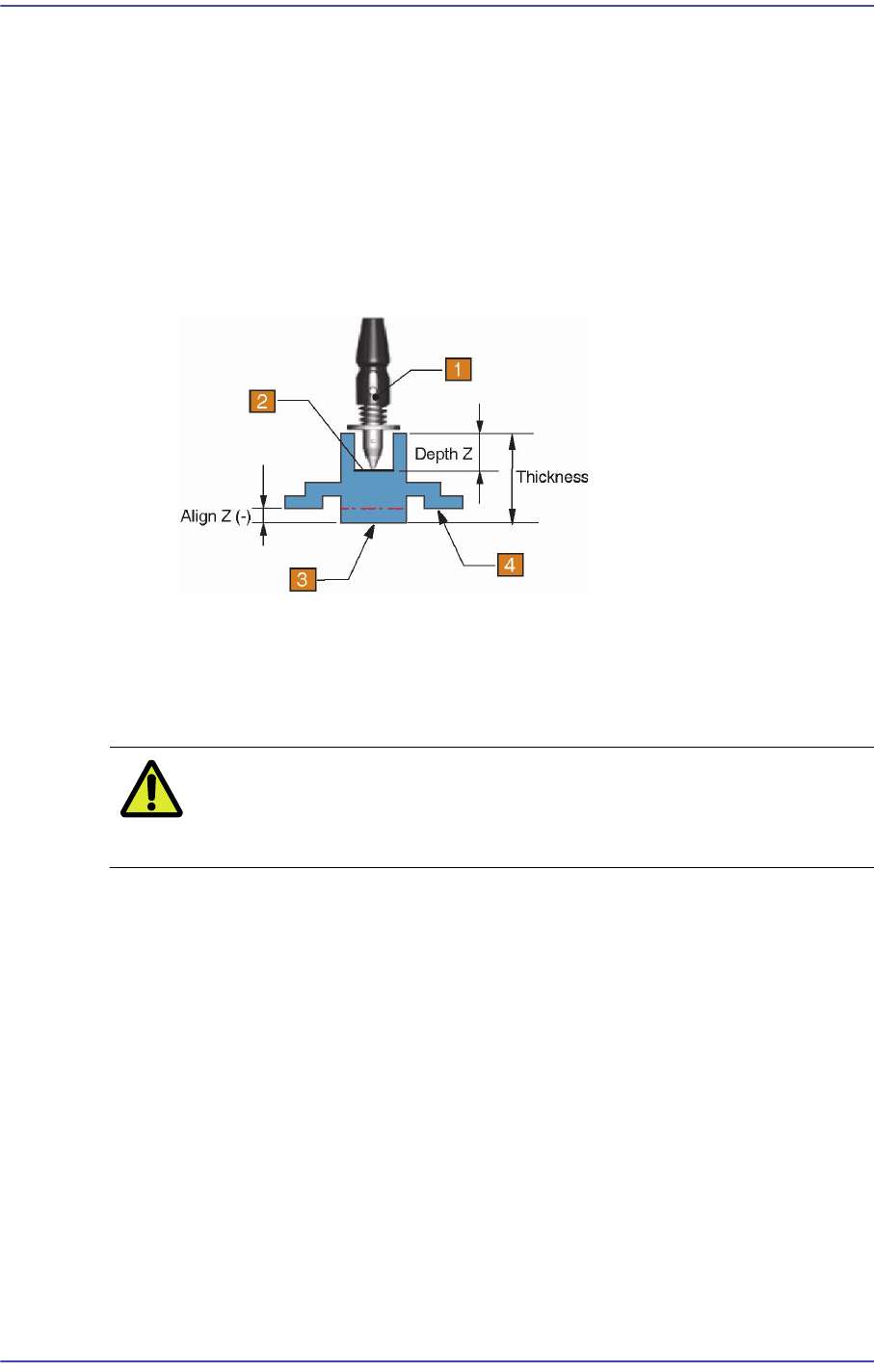

1:
노즐
2:
부품의
흡착면
3:
부품의
바닥면
4:
부품의
장착면
주 의 부품의 높이가 부정확할 경우 장착 정도가 나빠질 수 있습니다.
부품의 높이를 정확히 입력하십시오.
<Register> 버튼
설정한 부품
데이터를 PCB 부품리스트에 추가합니다 .
<Clo
se> 버튼
대화상자를 닫습니
다.
<5. Align Data> 영역
부품의 Align 데이
터를 설정합니다. <2. Align Type>과 <3. Package Group>에서
선택한 데이터에 해당하는 Align 데이터 편집화면이 표시됩니다.
<
Common Data> 버튼
장비와 연관
된 부품데이터를 설정합니다. 이 버튼을 클릭하면 다음과 같은 대화
상자가 표시되고 버튼의 명칭이 “Align Data”로 변경됩니다. “Align Data” 버
튼은 Align 데이터를 표시하는 화면을 표시합니다.
