7-12 Samsung Component Place r SM471 Administrator's Guide 그림 7.5 “ Pick-Up Delay Time ” 순서도 <Place> 에디트박스 부품을 장착 할 때 , H ead 가 하강을 완료하여 정지한 때부터 상승을 시작 할 때까지의 시간입니다 . < Blow On> 에디트박스 부품 을 장착할 때 , …
7-11
부품
등록
메 모 동시흡착의 조건
1. 흡착하
는 헤드의 중심이 허용오차의 범위에서 부품을 흡착
해야 합니다.
2. 연동된 헤드
의 경우에는 부품의 흡착시 R값이 같아야 합니
다.
3. X,Y의 최대 허용오
차가 0.5 mm 이하이어야 합니다.
여기서, 허용오차는부품의 Align Point에서 실제 흡착점인 헤드 중심까지의
Offset 을 의미합니다
1:
헤드
중심
(
실제
흡착점
)
2:
부품
Align Point
<X> 에디트박스
동시 흡착(Pickup
)할 때, X 방향 허용오차를 부품의 X방향 크기에 대한
백분율로 설정합니다.
<Y>
에디트박스
동시 흡착(Pickup
)할 때, Y 방향 허용오차를 부품의 Y방향 크기에 대한
백분율로 설정합니다.
<Re
try> 콤보박스
부품을 흡착하
지 못한 경우에 재 흡착하는 회수를 선택합니다. 선택 가
능한 회수는 1 – 3회입니다 .
<
Delay> 영역
흡착(Picku
p), 장착(Place), 부품버림(Dump)작업을 할 때, 헤드의 동작과 관
련한 Delay 를 설정합니다.
<Pick Up>
에디트박스
부품을 흡착할 때, Head가 하강을 완
료하여 정지한 때부터 상승을 시작
할 때까지의 시간입니다.
7-12
Samsung Component Placer SM471 Administrator's Guide

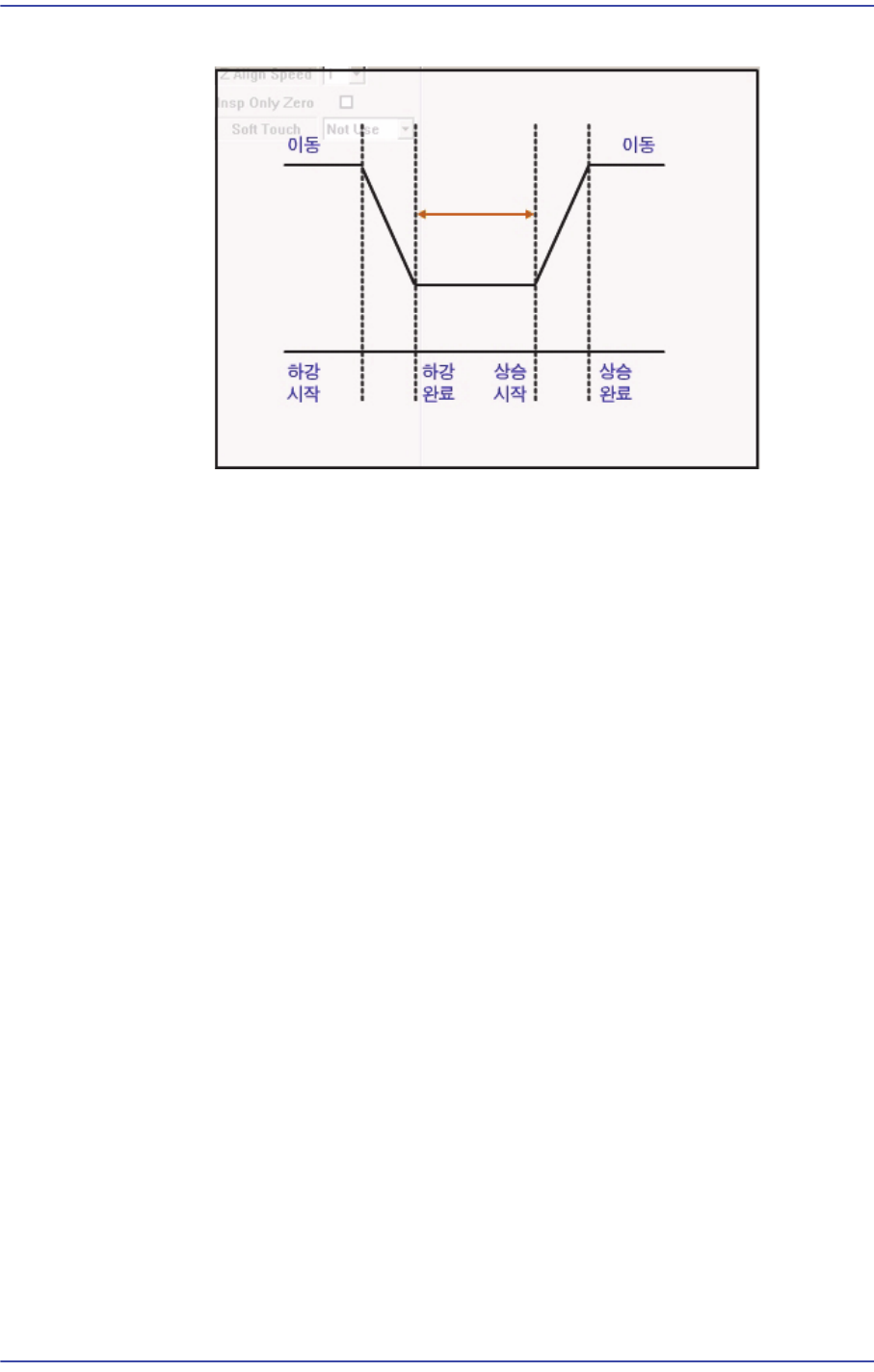

그림
7.5
“
Pick-Up Delay Time
”
순서도
<Place> 에디트박스
부품을 장착
할 때, Head가 하강을 완료하여 정지한 때부터 상승을 시작
할 때까지의 시간입니다.
<
Blow On> 에디트박스
부품
을 장착할 때, 헤드가 하강을 완료하여 정지하고 난 뒤 , Vacuum
을 Off 했을 때부터, Blow On 할 때까지의 시간
단위
: msec (10 msec 단위 간격으로 설정가능)
<Dump> 에디트
박스
부품을 버릴 때, 헤드
의 스핀들이 하강을 완료하여 정지한 때부터 상승
을 시작할 때까지의 시간입니다 .
<Vac
Off> 에디트박스
부품을 장착
할 때, Head가 하강을 완료하여 정지한 때부터 Vacuum을
Off 할 때까지의 시간입니다
7-13
부품
등록

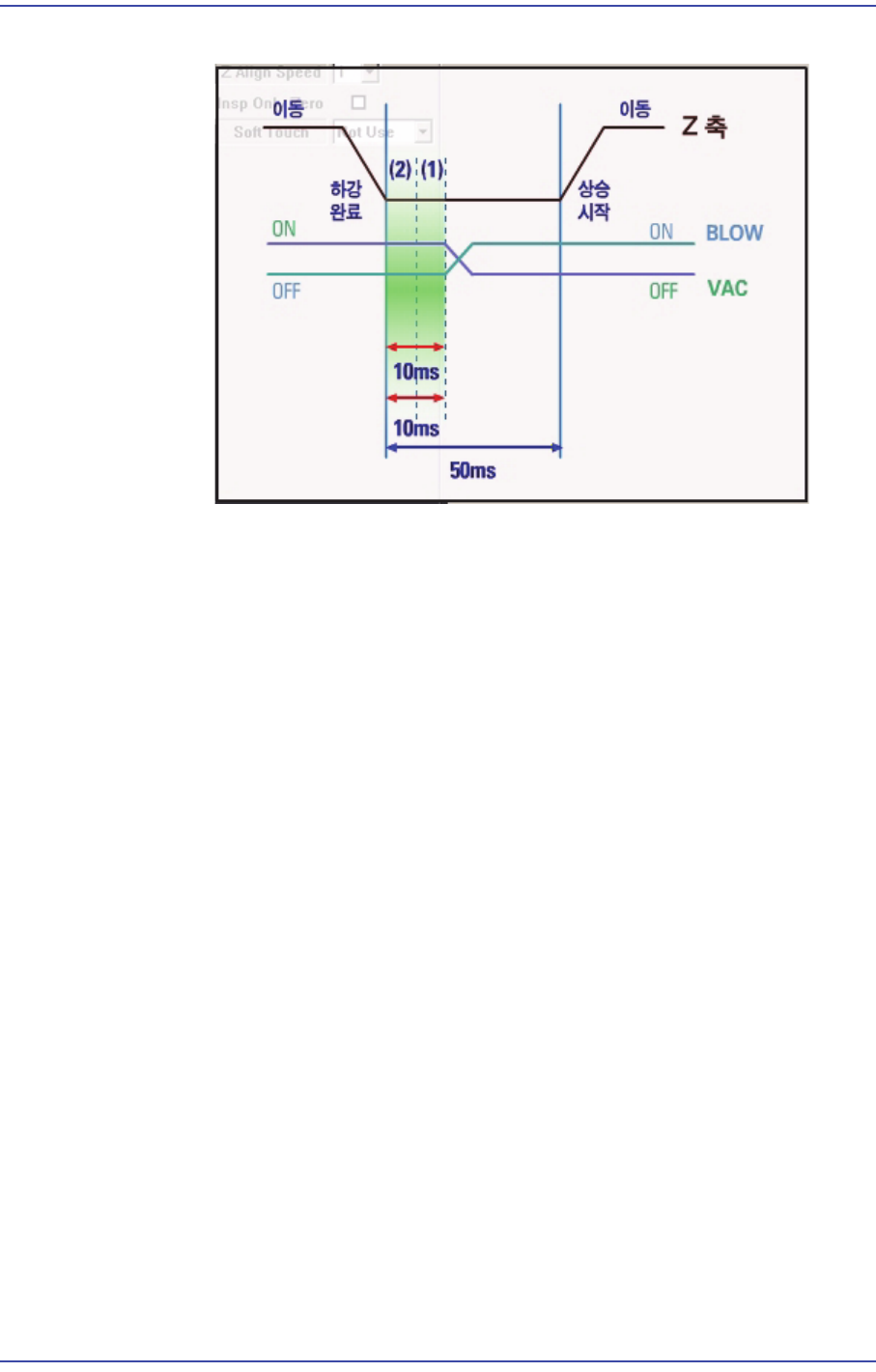

그림
7.6
“
Place Delay Time
”
순서도
예를 들어, Place로 50, Vac OFF로 10, Blow ON으로 10을 설정하였다면,
Pl
ace를 위해 Z축이 다운을 완료한 시점부터 모든 프로세스가 완료되
고, Z축이 상승을 시작하기까지 소요되는 시간은 50ms입니다.
Vac of
f 10은 장착을 위해 Z축이 다운을 완료한 시점부터 10ms뒤에
진공압을 OFF하겠다는 의미입니다.
Blow ON
10은 Z축의 하강이 완료된 시점으로부터 Blow On을 하는
시간까지의 딜레이타임 입니다 .
일반적으로 V
ac off의 시간과 동일한 시간을 Blow ON값으로 설정하게
됩니다.
