7-15 부품 등록 메 모 Fine Pitch 용 QFP 의 경우 부품을 장착하 기 위해서 Z 축을 고속으로 하강 할 경우 , PCB 와 물리적으로 부딪칠 수도 있습니다 . 또한 , 이러 한 충격이 PCB 의 미세한 흔 들림과 솔더페이스트의 뭉게짐 등의 요인이 될 수 있습니다 . 이러한 상황에서 부품을 장 착한다는 것은 장착정도를 떨어뜨리는 요인으로 작용될 수도 있 습니다 . Vac off …
7-14
Samsung Component Placer SM471 Administrator's Guide
메 모 타임 그래프는 부품별로 다른 형태를 가지고 있는 것이 보편적입
니다.
예를 들어, 일반 16
08 이상의 Chip의 경우
일반적인 각 형칩들
은 부품이 상당히 가볍습니다. 그로 인해 진
공압이 완전이 소멸되기 전에 Z축이 상승을 하게 되면 부품이 헤
드를 따라 상승하다가 진공압이 소멸되는 시점에 다시 PCB로 떨
어지는 경우가 발생합니다.

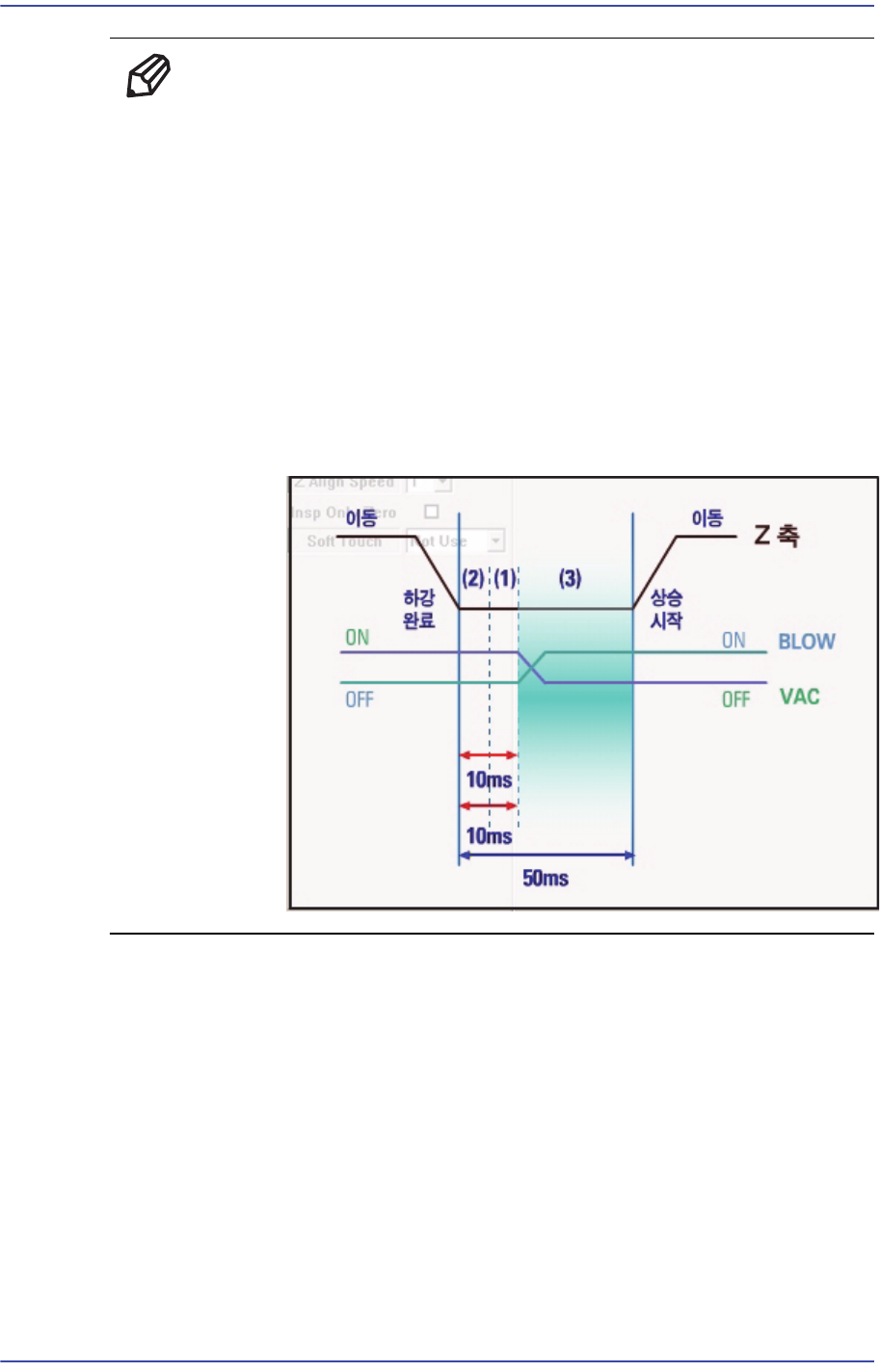

다시 말해, 다음 그림
의 (3)항목이 일반적인 각 형칩에는 상당히
중요한 부분으로 작용할 수 있습니다.
작업조건에 따라
서 통상적으로 (3)항의 시간은 0~20ms가 필요
합니다. 중요한 사항이므로 꼭 기억해 두시기 바랍니다.
7-15
부품
등록
메 모 Fine Pitch용 QFP의 경우
부품을 장착하
기 위해서 Z축을 고속으로 하강 할 경우, PCB와
물리적으로 부딪칠 수도 있습니다.
또한, 이러
한 충격이 PCB의 미세한 흔들림과 솔더페이스트의
뭉게짐 등의 요인이 될 수 있습니다. 이러한 상황에서 부품을 장
착한다는 것은 장착정도를 떨어뜨리는 요인으로 작용될 수도 있
습니다.
Vac off 지연 시간을 조정
함으로서 이러한 상황을 방지할 수 있습
니다. 즉, 각종 외부 요인이 안정화가 될 때까지 부품을 진공압으
로 움켜잡고 있다가 외부 요인이 소멸된 뒤, 진공압을 OFF하여
문제를 예방하는 방법입니다 .

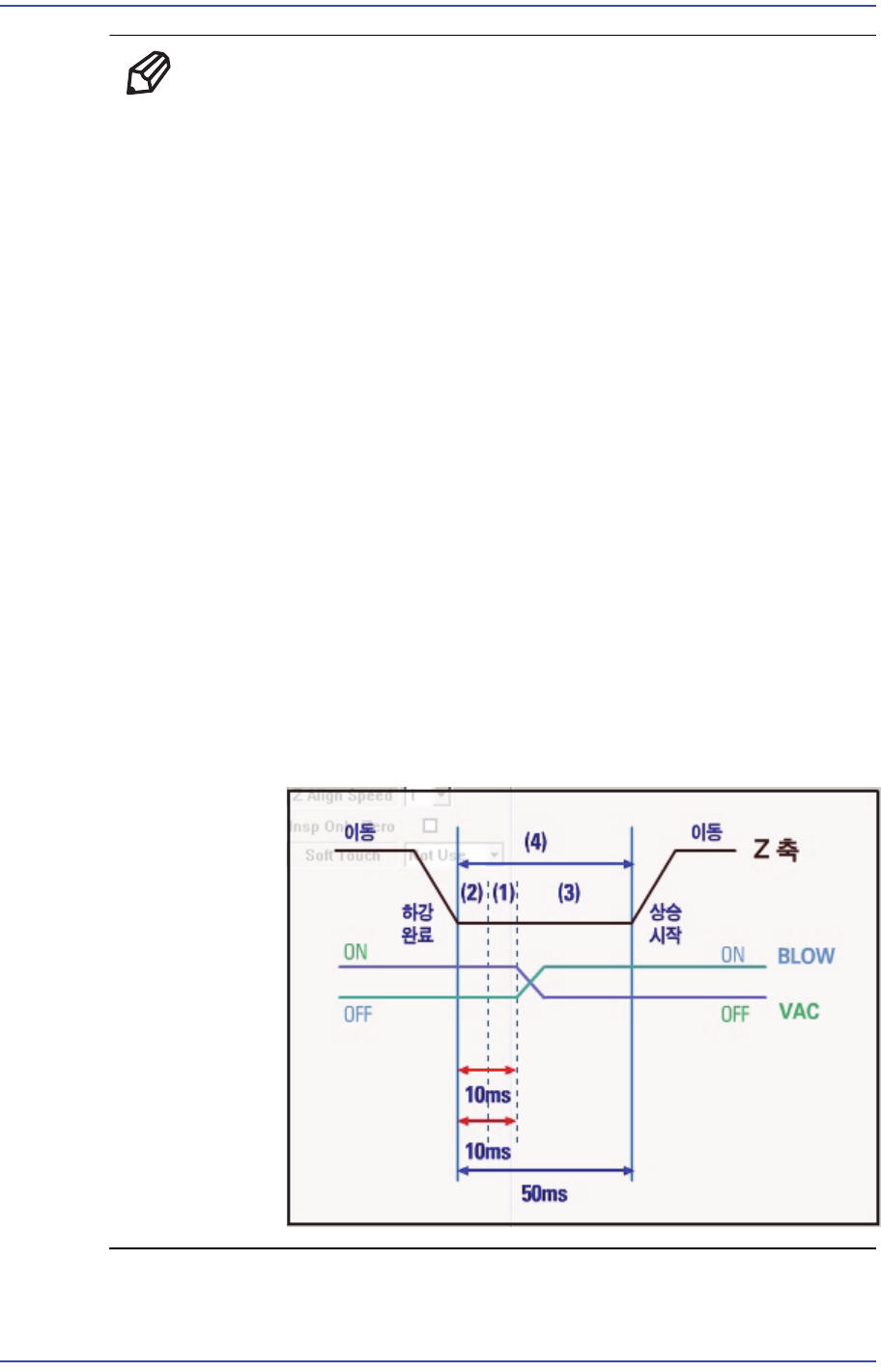

Vac off 지연 시간
은 다음 그림의 (1)항에 해당됩니다.
일반적인 Pitch의 부
품이라면 (1)항의 시간은 고려하지 않더라도
장착정도에는 크게 영향이 없습니다.
그러나, Fine Pitch부품
을 장착하는 경우 또는 위 에서 지적된 문
제가 발생될 만한 부품이라면, (1)항의 시간을 작게 설정하는 것
도 좋은 결과를 얻을 수 있습니다.
Vac off 지연 시간
을 설정 할 경우, 전체 지연시간인 (4)항에 비해
약 20~30%정도로 설정하는 것이 보편적입니다 . 중요한 사항이
므로 꼭 기억해 두시기 바랍니다.
7-16
Samsung Component Placer SM471 Administrator's Guide
<Dump> 에디트박스
부품을 버릴 때, Head가 하강을 완료하여 정지한 때부터 상승을 시작할
때까지의 시간입니다.
<Dump Vac Off> 에디트박스
부품을 버릴 때, Head가 하강을 완료하여 정지한 때부터Vacuum을 Off
할 때까지의 시간입니다.
<Dump Blow On> 에디트박스
부품을 버릴 때 , 헤드가 하강을 완료하여 정지하고 난 뒤, Vacuum 을
Off 했을 때부터 Blow On 할 때까지의 시간
단위 : msec (10 msec 단위 간격으로 설정가능)
<Speed> 영역
흡착(Pickup), 장착(Place), 부품버림(Dump)작업을 할 때, 구동모터의 구동
속도를 설정합니다.
속도는 노즐의 종류 , 부품의 무게, 부품의 흡착면적 등을 전체적으로 고려해
서 해당 부품에 따라 적절하게 설정해야 합니다.
구동속도는 다음과 같고, 각 구동속도에 관한 속도 Profile은 System 에
Setting되어 있습니다.
1- Fastest: 가장 빠른 속도입니다.
2- Fast: 빠른 속도입니다.
3- Middle: 중간 속도입니다.
4- Slow: 느린 속도입니다.
5- Slowest: 가장 느린 속도입니다.
<XY> 콤보박스
XY 축 구동모터의 구동속도를 선택합니다. 부품에 따라 속도가 적절하
지 못 하면, 빈번하게 실제 장착이 되지 않는 오류가 발생될 수 있습니다.
<Z Pick Down> 콤보박스
부품을 흡착하기 위해 Head를 하강할 때, Z 축 구동모터의 구동속도를
선택합니다. 부품에 따라 속도가 적절하지 못 하면, 흡착시 부품이 튀어
서 흡착에러를 유발 할 수 있습니다.
필요에 따라 “Soft Touch” 기능을 함께 사용할 수 있습니다.
<Z Pick Up> 콤보박스
부품을 흡착한 후, Head를 상승할 때, Z 축 구동모터의 구동속도를 선택
합니다. 부품에 따라 속도가 적절하지 못 하면 , 흡착된 부품이 노즐로부
터 떨어져서 흡착에러를 유발 할 수 있습니다 .
