7-25 부품 등록 정도가 떨어지기 때문입니다 . Chip-rect, Chip-tantal, Chip-Aluminum, Melf 등에만 적용됩니다 .  <M FOV Type> 콤보박스 분할인식 Type 을 설 정합니다 . 이 기능은 <Camera No.> 콤보박스에서 Fix1 Cam ~ Fix2 Cam 선택시만 활성화 됩니 다 . SOP , SOP2, SOJ, SOJ2…

7-24

Samsung Component Placer SM471 Administrator's Guide

기구적

중심

2: AreaMargin

‘

’

영역

 <Repeat Angle> 에디트박스

고정도 부품 실장

시 비전인식결과만큼 각도를 보정하여 다시 인식하여 장착

하는 기능입니다. 예를 들어 Repeat Angle에 0.1이라고 입력하면 비전 인식

후 각도를 보정하여 다시 인식하고, 재 인식한 결과가 0.1보다 크면 다시 각

도 보정하여 인식합니다.

인식결과가 0.1보다 작아

질 때까지 계속하며, 0.1보다 작은 인식결과가 나

오면 장착합니다. 최대 4 회까지 인식을 시도힙니다.

주로 Lead

(혹은 Ball) Pitch가0.5 mm 이하인 고정도 IC 부품에 적용됩니다.

 <Option> 영역

 <Real Display/Binary> 버튼

SMVision창을 통해서 보

여지는 영상을 실제 눈에 보이는 Threshold가 적용

되지 않은 영상(Real Display) 또는 MMI가 인식하는 Threshold가 적용된 영

상(Binary)으로 보여줍니다.

 <Ignore Center Of

fset> 체크박스

Center Offset 이란, 부품의 중심으

로부터 일정한 거리 이상 벗어나서 부품을

흡착했다면, 부품의 검색 결과에 관계없이 부품을 버리겠다는 의미입니다.

그러므로, Ch

ip 부품인 경우, 이 기능을 선택하면 Vision 체크 시 Center

Offset 을 체크하지 않습니다.

즉, 검색 결과에 따라 장착

을 하겠다는 의미입니다. 만일, 이 기능을 선택하

지 않는다면, 설비는 부품의 크기대비 20% 이상 중심점에서 벗어나서 부품

이 흡착된 경우, 부품을 버리게 됩니다.

부품을 버리는 이유

는 부품의 중심이 심하게 벗어나 흡착하는 경우, 중심점

을 보정을 하고나서 보정된 양에 따라 부품이 움직이는 정도가 커져서 장착

7-25

부품

등록

정도가 떨어지기 때문입니다.

Chip-rect, Chip-tantal, Chip-Aluminum,

Melf 등에만 적용됩니다.

 <M

FOV Type> 콤보박스

분할인식 Type 을 설

정합니다. 이 기능은 <Camera No.> 콤보박스에서 Fix1

Cam ~ Fix2 Cam 선택시만 활성화 됩니다. SOP, SOP2, SOJ, SOJ2, QFP, PLCC,

UserIC 등에만 적용됩니다.

선택가능한 유형

은 다음과 같습니다;

 None

: 분할인식 Type 을 사용하지 않습니다.

 Cross 2P: QFP

, PLCC 종류에 사용되며, Cross 방향으로 2번 검사합니다.

 Cross 4P: QFP

, PLCC 종류에 사용되며, Double Cross 방향으로 4 번 검사

합니다.

 Linear H: 커넥터 종류

에 사용되며, 가로 방향으로 외쪽과 오른쪽 면을 2

번 검사합니다.

 Linear V

: 커넥터 종류에 사용되며, 세로 방향으로 위쪽과 아래쪽 면을 2

번 검사합니다.

7-26

Samsung Component Placer SM471 Administrator's Guide

 <MFOV Length> 에디트박스

분할인식 이동

거리를 입력합니다.

 <1번째 핀 위치> 버튼

부품을 등록할 때 부품의 1 번핀

의 위치를 등록함으로써 오프라인에서 장착

점 검증시 장착각도 확인을 용이하게 하기 위해서 사용합니다.

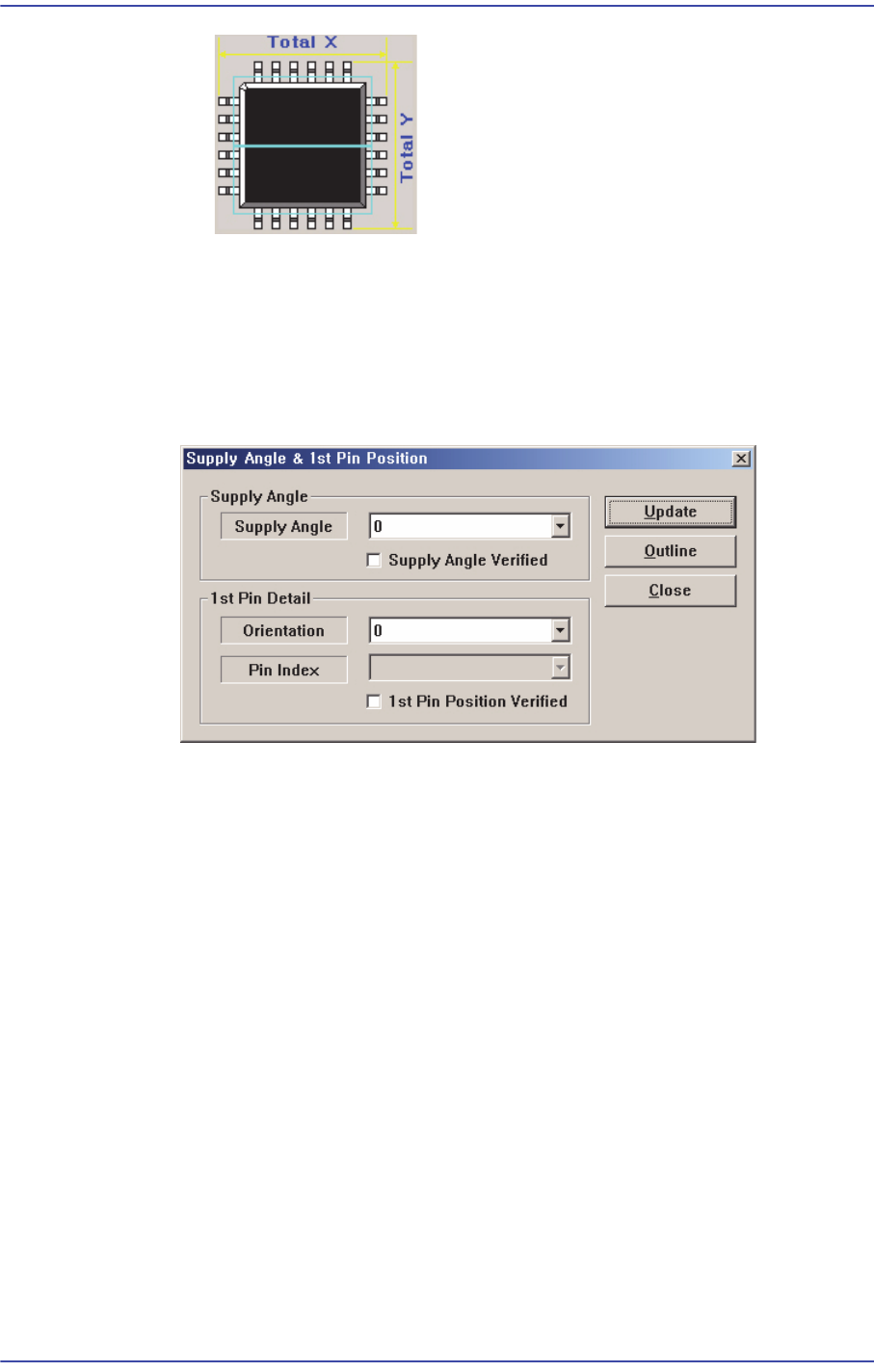

 < 공급

각도> 영역

 <공급각

도> 콤보박스

부품의 1번핀 위치를 기

준으로 부품이 공급될 때의 각도를 설정합니

다.

3시방

향을 0°로 설정하고 시계반대 방향으로 90°씩 증가합니다.

 <공급각

도 검증> 체크박스

공급각도가 바르게 설

정되어 있는지 확인을 하고 이 체크박스를 선

택함으로써 설정된 공급각도가 유효한 값임을 표시합니다.

 <1 번핀 상

세정보> 영역

 <1번핀 방향> 콤보

박스

부품의 1번 핀의 방향

을 설정합니다. Chip부품의 경우, 패드를 핀으

로 간주합니다. 3시방향을 0°로 설정하고 시계반대 방향으로 90°

씩 증가합니다.

3시방

향을 0°로 설정하고 시계반대 방향으로 90°씩 증가합니다.

 <핀 번호> 콤보

박스
