7-31 부품 등록 방향 체크 할 Body 의 Polarity 를 설정합니다 . Don ’ t care : 방향 체크 할 Body 를 Polarity 에 관계없이 인식하고자 할 때 선택합니다 . Dark On Light: 방향 체크 할 Body 가 배경보 다 어두운 경우에 선택합 니다 . Light On Dark: 방향 체크 할 Body 가 배경보 다 밝은 경우에 선택합니 다 . <…
7-30
Samsung Component Placer SM471 Administrator's Guide
각 볼의 직경을 검사하여 직경이 허용된 값 이내에 있는지 점검합니
다.
<Check Positi
on> 체크박스
각 볼의 위치를 검사하
여 위치가 허용된 값 이내에 있는지 점검합니
다.
<C
heck Full Coverage> 체크박스
이 옵션이 선택되
어 있으면 모든 볼을 검사하여 모든 볼이 허용 오차
이내에 있어야 인식이 성공하며, 선택되어 있지 않은 경우는 일부 볼
에서 인식 실패가 나더라도 나머지 볼을 이용하여 부품의 중심을 계
산합니다.
<U
se Body to Pre-Align> 체크박스
부품 인식시 부품
의 Body 정보를 이용하여 부품의 대략적인 위치를
계산합니다.
<C
heck Time-Out> 체크박스
부품 인식시 인식 시간 time
out을 설정합니다.(단위 msec)
<B
ody Sub Sample> 체크박스
Body 인식시 S
ampling 정도를 설정합니다. (0~10, 0 : auto)

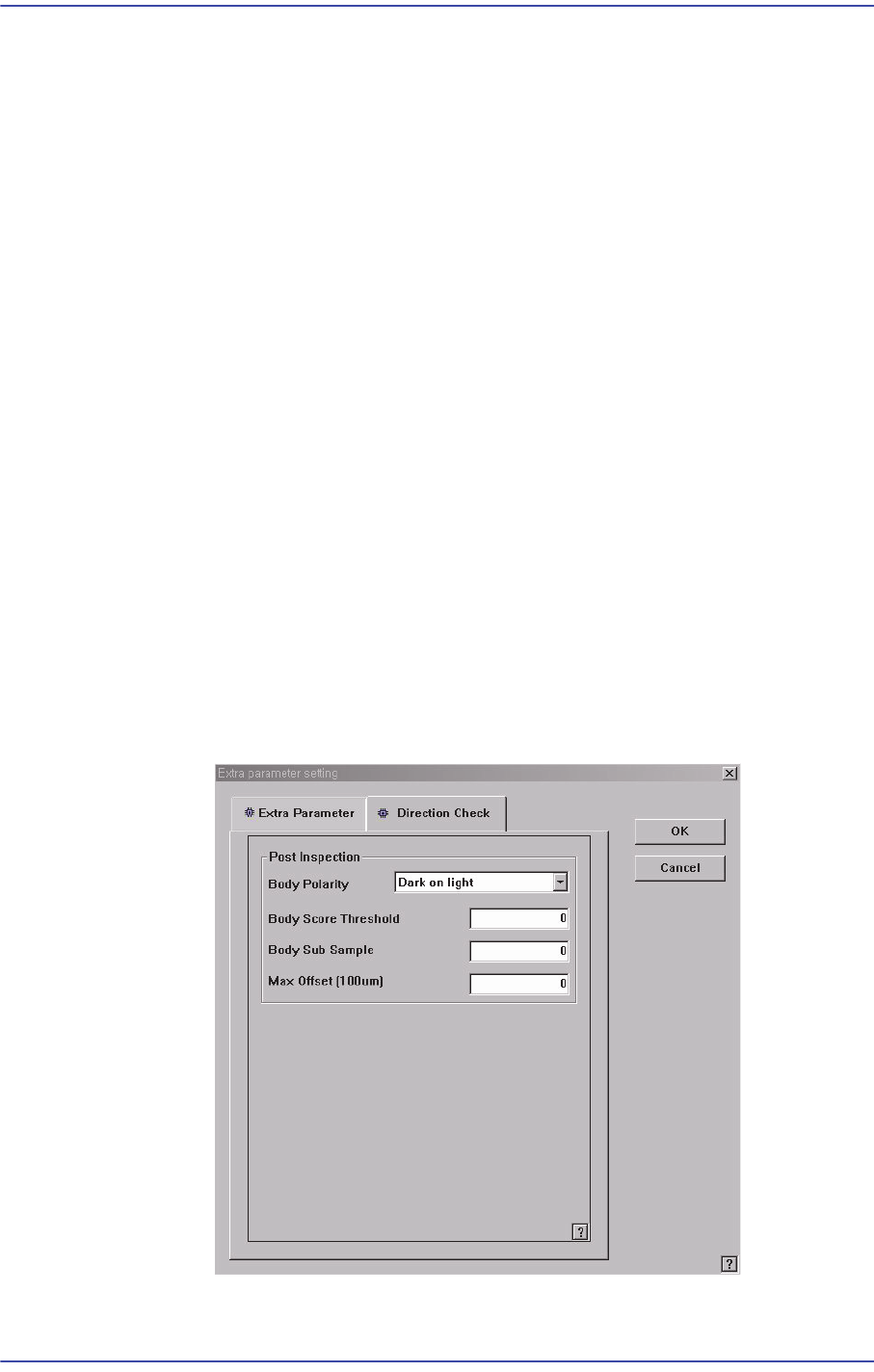

<Direc
tion Check> 탭 화면
IC 부품
과 Ball 부품에 동일하게 적용됩니다.
<B
ody Polarity> 콤보박스
7-31
부품
등록
방향 체크 할 Body의 Polarity를 설정합니다.
Don’t care
: 방향 체크 할 Body를 Polarity에 관계없이 인식하고자 할
때 선택합니다.
Dark On Light: 방향 체크 할 Body 가 배경보
다 어두운 경우에 선택합
니다.
Light On Dark: 방향 체크 할 Body가 배경보
다 밝은 경우에 선택합니
다.
<Bod
y Score Threshold> 에디트박스
방향 체크 할 Body의 Threshold를 설정
합니다. (0~100)
<Bod
y Sub Sample> 에디트박스
방향 체크 할 Body의 Sampling 정도를 설정합
니다. (0~10, 0 : auto)
<Max Of
fset[100um]> 에디트박스
방향 체크 할 Body의 최대 허용 오차
를 설정합니다. (0~10)
<Outli
ne> 버튼
설정한 Align 데이
터를 사용해서 부품의 외곽형상을 SMVision창에 표시합니다.

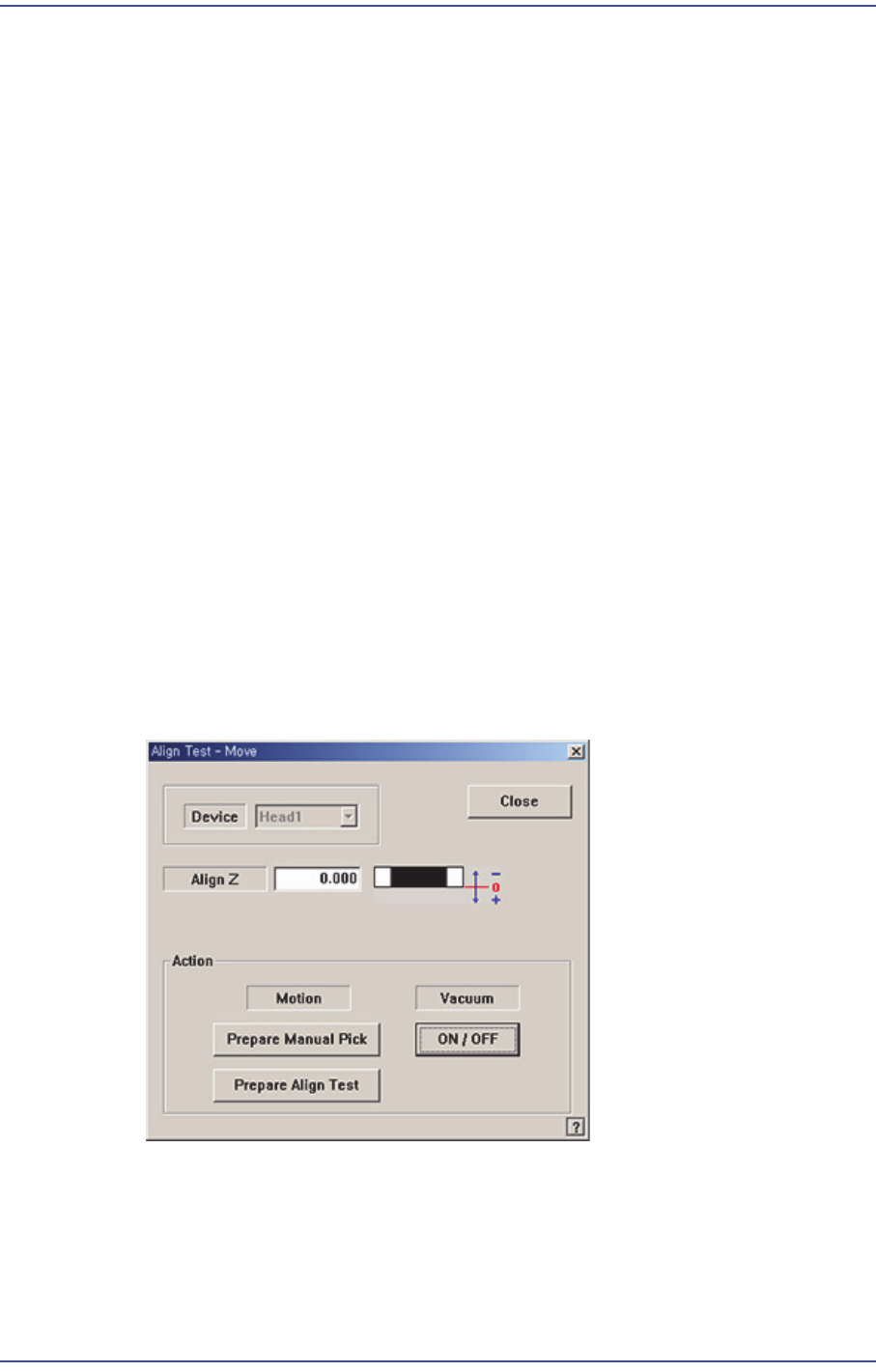

<Move> 버튼
부품을 수
동으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 이 버튼을 클릭하면 다음의 대화상자가 표시됩니다.
<
Device> 콤보박스
부품인식을 위해
서 사용할 카메라를 선택합니다.
<Align Z
> 에디트박스
인식할 높이
를 설정합니다. 부품 바닥면을 기준으로 위쪽을 인식하려는 경
7-32
Samsung Component Placer SM471 Administrator's Guide
우는 – 값을, 아래쪽을 인식하려는 경우는 +값을 설정합니다.
<Acti
on> 영역
<Prepare Manual Pick> 버튼
수동으로 부품을 스핀
들의 노즐 홀더에 삽입된 노즐의 끝단에 흡착시키
기 위해서 Head Assembly 을Home 위치로 이동시킵니다. 이때 , 흡착할
부품에 맞는 노즐이 해당 헤드에 먼저 장착되어 있어야 합니다.
<Prepare Align Test> 버튼
부품 인식 테
스트를 준비합니다. 부품을 인식하는 카메라가 “플라이 카
메라” 인 경우, 스핀들의 노즐 홀더에 삽입된 노즐의 끝단의Z 축 높이를
부품인식 높이(Align Height)로 이동시키고, 미러를 닫은 후, 부품에 조
명을 비춥니다.
부품을 인
식하는 카메라가 “픽스 카메라” 인 경우, 스핀들의 노즐 홀더
에 삽입된 노즐의 끝단의Z 축 높이를 안전 높이로 이동하고, 픽스 카메라
의 위치로 Head Assembly 을 이동한 후, 노즐 끝단의Z축 높이를 부품인
식 높이(Align Height)로 이동시킵니다.
<Vac
uum ON/OFF> 버튼
부품을 노즐 끝단에 흡착시
키거나 노즐에서 제거시키기 위해서 해당 헤
드의 공압을 켜거나 끕니다.
<T
est> 버튼
설정한 Align 데이

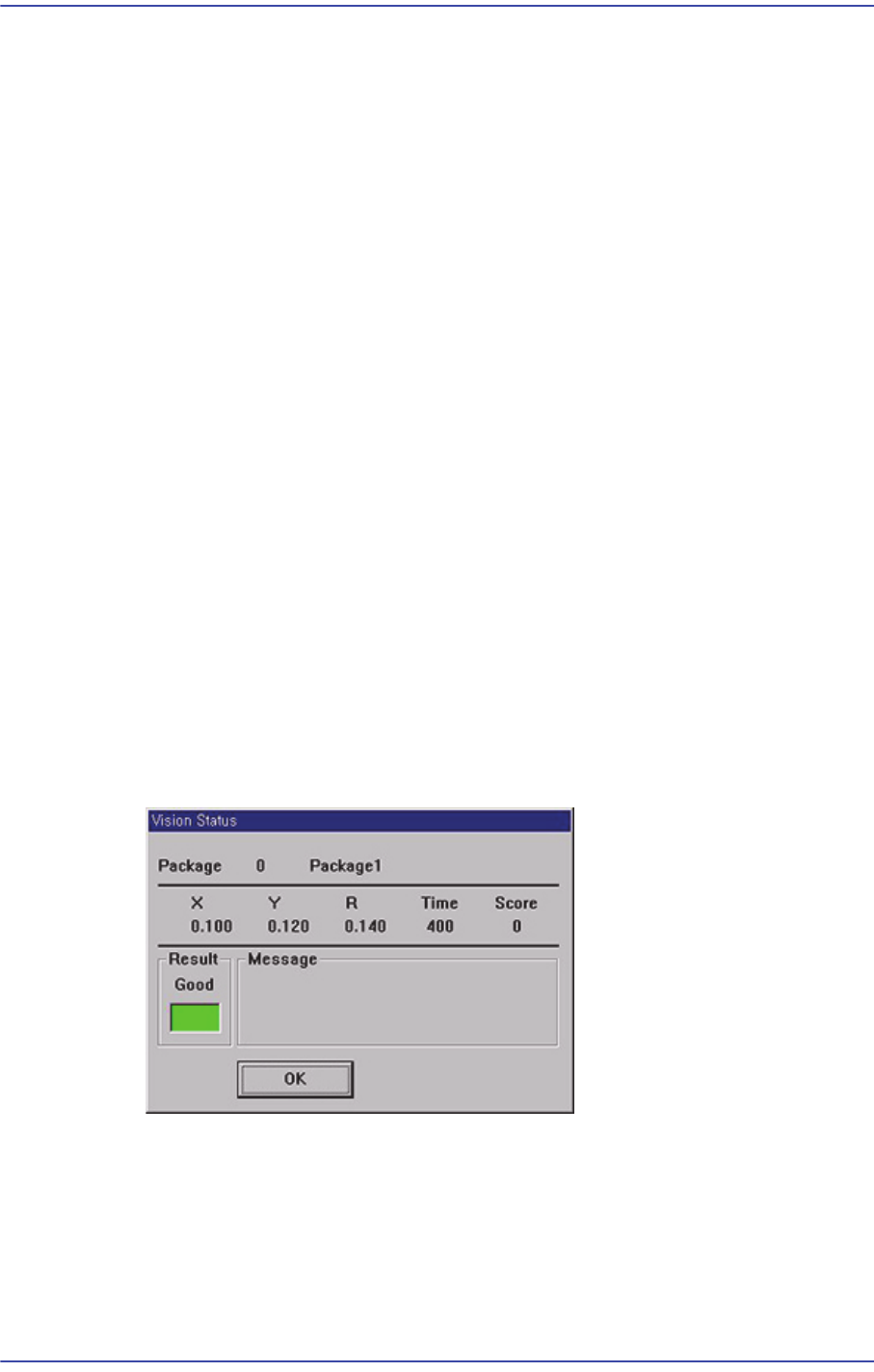

터를 사용해서 부품 인식 테스트를 실시합니다. Test가 성공
하면 다음과 같은 창이 표시됩니다.
Test가 실패
하면 다음과 같은 창이 표시됩니다 .
